应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 高分子化学 » BET-等温吸附曲线前半段不重合，什么原因？
151/2返回列表12下一页
查看: 1492  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

流川娜2015

金虫 (小有名气)

[求助] BET-等温吸附曲线前半段不重合，什么原因？ 已有2人参与

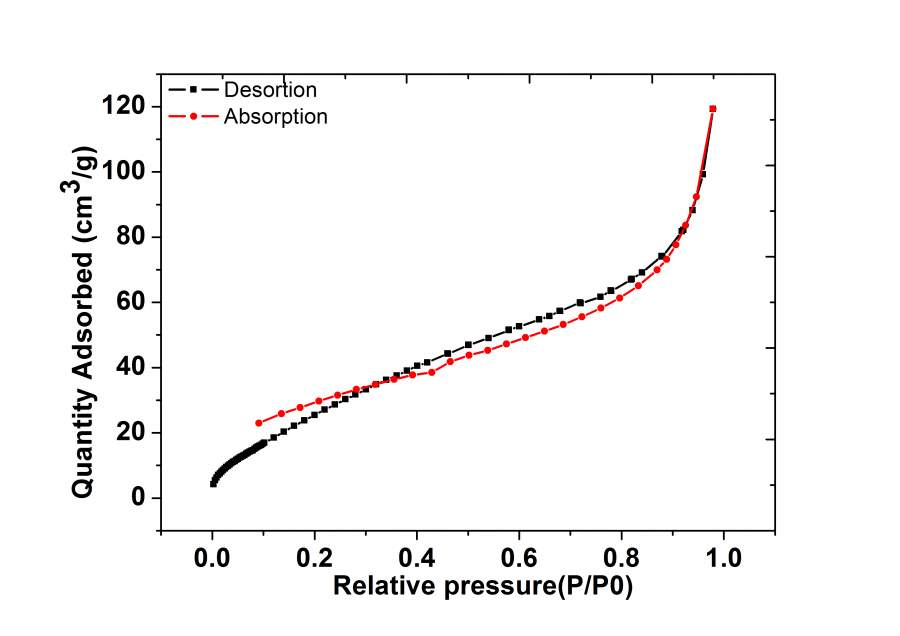

这个BET,哪里出了问题，为何前半部分未重合？

求了解的虫友帮个忙，小妹不胜感激

BET-等温吸附曲线前半段不重合，什么原因？
回复此楼

» 猜你喜欢
1楼 2016-06-07 08:51:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

willard

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
流川娜2015: 金币+10, ★有帮助 2016-06-21 19:17:35
流川娜2015: 金币+10, ★有帮助 2016-06-21 19:19:10
流川娜2015: 金币+10, ★有帮助 2016-06-21 19:19:30
引用回帖:
10楼: Originally posted by 流川娜2015 at 2016-06-11 21:31:51
脱气温度我用的是100摄氏度，样品主体PAni，不知道这个温度是高了还是低了？
样品质量有20mg左右，一般测试的话需要多少合适？
谢谢你~~
没法给你金币呢...

样品量太少了，加到100毫克以上试试

发自小木虫Android客户端
赞一下(2人) 回复此楼
11楼2016-06-14 17:59:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chemxl

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
是不是做的有机方面的多孔

发自小木虫Android客户端
赞一下(1人) 回复此楼
Keep fighting all the time!
3楼2016-06-07 17:38:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

willard

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
12楼: Originally posted by 流川娜2015 at 2016-06-21 19:13:21
温度升高至120度，样品量增加至接近200mg，测试的结果如图所示，前半段还是处于不闭合的状态，这是怎么回事呢？哪里出了问题？谢谢你不吝赐教~~~

...

比表面积不是很大，最好能够加到0.3g左右，实验时样品管中加填充棒

发自小木虫Android客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

流川娜2015
13楼2016-06-21 22:31:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

流川娜2015

金虫 (小有名气)
大家都在哪里，，回答下呀，在线等
赞一下 回复此楼
2楼2016-06-07 17:22:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流川娜2015

金虫 (小有名气)
引用回帖:
3楼: Originally posted by chemxl at 2016-06-07 17:38:52
是不是做的有机方面的多孔

是的，多孔结构的高分子，这个图怎么解释呢？哪里不对？

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-06-08 09:58:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chemxl

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
流川娜2015: 金币+10, ★有帮助, 孔坍塌？是指的纳米级的孔洞的坍塌吗？那这样的话，制样方面或者其他方面怎么调整？同学你当时怎么处理的？ 2016-06-08 15:07:59
引用回帖:
4楼: Originally posted by 流川娜2015 at 2016-06-08 09:58:22
是的，多孔结构的高分子，这个图怎么解释呢？哪里不对？
...

涉及到有机的多孔材料不闭合很正常，你可以理解为可能有有机小分子堵塞，孔坍塌，之前我也碰到过，请教做多孔材料的同学，他们也没说出个所以然

发自小木虫Android客户端
赞一下 回复此楼
Keep fighting all the time!
5楼2016-06-08 10:40:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chemxl

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
流川娜2015: 金币+5, ★有帮助 2016-06-08 15:12:38
引用回帖:
4楼: Originally posted by 流川娜2015 at 2016-06-08 09:58:22
是的，多孔结构的高分子，这个图怎么解释呢？哪里不对？
...

而且解吸附曲线还在吸附曲线下面，总之这个图用不了，你参考下六种吸附曲线

发自小木虫Android客户端
赞一下 回复此楼
Keep fighting all the time!
6楼2016-06-08 10:42:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流川娜2015

金虫 (小有名气)
引用回帖:
6楼: Originally posted by chemxl at 2016-06-08 10:42:15
而且解吸附曲线还在吸附曲线下面，总之这个图用不了，你参考下六种吸附曲线
...

吸附absorption不就是在下面的吗？闭合的那部分来看，怎么调整能够让曲线正常？
赞一下 回复此楼
7楼2016-06-08 15:12:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chemxl

至尊木虫 (职业作家)
引用回帖:
7楼: Originally posted by 流川娜2015 at 2016-06-08 15:12:30
吸附absorption不就是在下面的吗？闭合的那部分来看，怎么调整能够让曲线正常？...

不好意思，看错了，曲线颜色习惯和你是反的

发自小木虫Android客户端
赞一下 回复此楼
Keep fighting all the time!
8楼2016-06-08 15:18:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

willard

至尊木虫 (著名写手)
主要是脱气温度不合适和样品用量太少引起的

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

流川娜2015
9楼2016-06-10 07:31:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流川娜2015

金虫 (小有名气)
引用回帖:
9楼: Originally posted by willard at 2016-06-10 07:31:55
主要是脱气温度不合适和样品用量太少引起的

脱气温度我用的是100摄氏度，样品主体PAni，不知道这个温度是高了还是低了？
样品质量有20mg左右，一般测试的话需要多少合适？
谢谢你~~
没法给你金币呢
赞一下 回复此楼
10楼2016-06-11 21:31:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 流川娜2015 的主题更新
151/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[公派出国] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 PYZmcHr5kSaq 2026-11-05 6/300 2026-11-06 00:01 by qL1cU46YIdK0
[考博] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 ELBZ6WwEaRj6 2026-11-04 9/450 2026-11-05 23:28 by qL1cU46YIdK0
[考研] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 ELBZ6WwEaRj6 2026-11-04 9/450 2026-11-05 23:17 by qL1cU46YIdK0
[公派出国] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +3 ttH3f1oA6ace 2026-11-04 6/300 2026-11-05 23:08 by qL1cU46YIdK0
[考研] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +4 ttH3f1oA6ace 2026-11-04 12/600 2026-11-05 22:57 by qL1cU46YIdK0
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +6 kvewwGtKktqB 2026-11-04 14/700 2026-11-05 22:46 by qL1cU46YIdK0
[公派出国] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +5 ncTVBM6AOJHF 2026-11-04 13/650 2026-11-05 22:44 by qL1cU46YIdK0
[考博] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +6 ncTVBM6AOJHF 2026-11-04 15/750 2026-11-05 22:44 by qL1cU46YIdK0
[考研] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +6 ncTVBM6AOJHF 2026-11-04 11/550 2026-11-05 22:35 by qL1cU46YIdK0
[硕博家园] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 ncTVBM6AOJHF 2026-11-04 10/500 2026-11-05 22:33 by qL1cU46YIdK0
[公派出国] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +7 ncTVBM6AOJHF 2026-11-04 20/1000 2026-11-05 22:33 by qL1cU46YIdK0
[考博] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +7 ncTVBM6AOJHF 2026-11-04 17/850 2026-11-05 22:24 by qL1cU46YIdK0
[公派出国] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +3 ELBZ6WwEaRj6 2026-11-05 3/150 2026-11-05 21:05 by qL1cU46YIdK0
[公派出国] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +4 ELBZ6WwEaRj6 2026-11-04 8/400 2026-11-05 20:54 by qL1cU46YIdK0
[硕博家园] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 hNpp4Y2CGvSC 2026-11-04 11/550 2026-11-05 20:21 by qL1cU46YIdK0
[硕博家园] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 ttH3f1oA6ace 2026-11-04 8/400 2026-11-05 20:21 by qL1cU46YIdK0
[考研] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +5 ncTVBM6AOJHF 2026-11-04 11/550 2026-11-05 20:10 by qL1cU46YIdK0
[考博] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +3 ttH3f1oA6ace 2026-11-04 6/300 2026-11-05 18:00 by My20PsvIExYO
[考研] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 ttH3f1oA6ace 2026-11-04 9/450 2026-11-05 15:46 by My20PsvIExYO
[教师之家] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +4 ncTVBM6AOJHF 2026-11-04 12/600 2026-11-05 11:10 by PYZmcHr5kSaq
信息提示
关闭
请填处理意见
关闭
