[求助] 三维机翼　负网格问题 已有1人参与

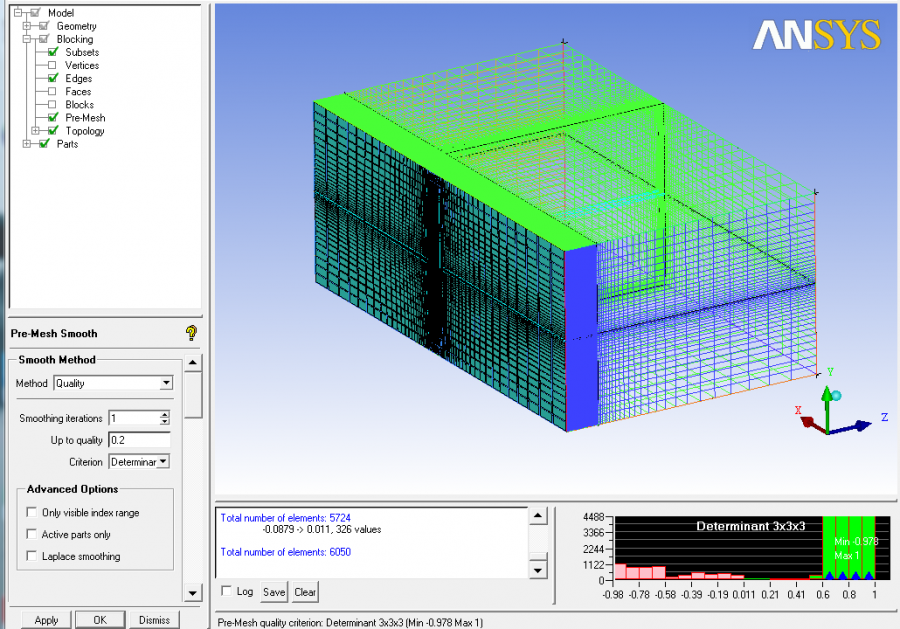

如图所示，我画的三维机翼在一面出现了负网格，但是不知道怎么消除。求各位前辈给些意见。

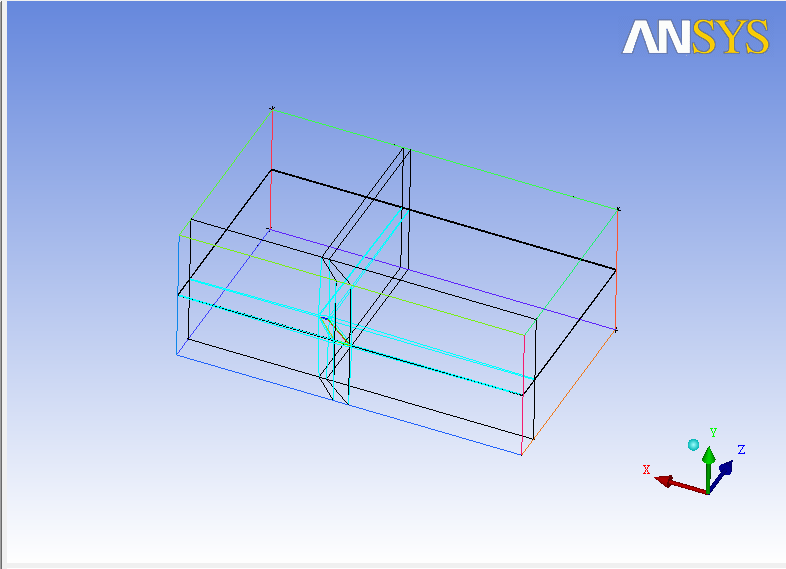

是按照纪兵兵的ICEM教程三维机翼M6结构网格画的，最后却出现了负网格。三维机翼　负网格问题


三维机翼　负网格问题-1


三维机翼　负网格问题-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.0.zip
    • 2016-06-06 22:10:33, 118.78 K

» 猜你喜欢
1楼 2016-06-06 22:17:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

malasong9471

木虫 (正式写手)
负体积一般是没关联好，检查负体积部分关联情况

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-06-07 23:47:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
可以发来模型看下
赞一下(1人) 回复此楼
3楼2016-06-08 08:51:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

滑板鞋哒

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 小七工作室1 at 2016-06-08 08:51:05
可以发来模型看下

附件里是建模的所有文件，我是画的机翼，然后在icem建的场

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-06-08 20:46:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

滑板鞋哒

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by malasong9471 at 2016-06-07 23:47:09
负体积一般是没关联好，检查负体积部分关联情况

是机翼周边的对应关系吗？

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-06-08 20:47:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

malasong9471

木虫 (正式写手)
是的

发自小木虫Android客户端
回复此楼
6楼2016-06-09 00:04:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

九天重游

新虫 (小有名气)
这个关联的时候尤其要注意face与surface的关联，不能错，否则就会出问题

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-06-10 22:07:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小胖子－白

新虫 (初入文坛)
楼主能不能给我发一份纪兵兵划分网格的视频？

发自小木虫Android客户端
赞一下 回复此楼
