[求助] 绘制步冷曲线遇到的疑问 已有1人参与

在绘制步冷曲线时，1如何注意斜率问题，如何确定有些比较陡呢？

   2如何确定水平线段呢？这是根据什么？在什么时候就会出现水平线段？

   3是不是每经过一个区，就会转折一次，比如由6区进入5区？
这是我的困惑，求解物化高手

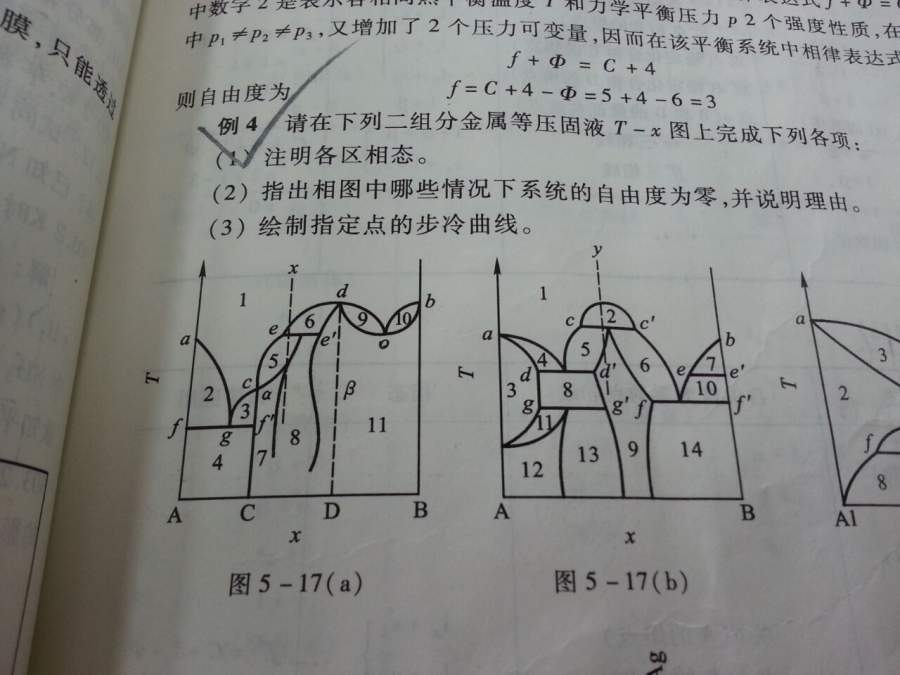

绘制步冷曲线遇到的疑问


绘制步冷曲线遇到的疑问-1
回复此楼

» 收录本帖的淘帖专辑推荐

谷老师解答相平衡专题

» 猜你喜欢
没有人会拒绝你的优秀
1楼 2016-06-05 23:54:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谷中明

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
冰点降温: 金币+1, 应助指数+1, 谢谢专家回帖，辛苦啦！ 2016-06-06 09:36:13
wu1309122143: 金币+10, ★★★很有帮助 2016-06-06 22:06:54
绘制步冷曲线，前提是单位时间环境与系统交换的热量是相同的，直线部分表示降温过程没有相变，曲线部分表示在降温过程中有相变发生，即有相变热释放，致使温度下降趋缓。曲线斜率的大小与物系的热容有关，通常只是示意；只须注意：遇曲则曲，遇平则平。

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-06-06 06:16:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1309122143

至尊木虫 (知名作家)
引用回帖:
2楼: Originally posted by 谷中明 at 2016-06-06 06:16:56
绘制步冷曲线，前提是单位时间环境与系统交换的热量是相同的，直线部分表示降温过程没有相变，曲线部分表示在降温过程中有相变发生，即有相变热释放，致使温度下降趋缓。曲线斜率的大小与物系的热容有关，通常只是示 ...

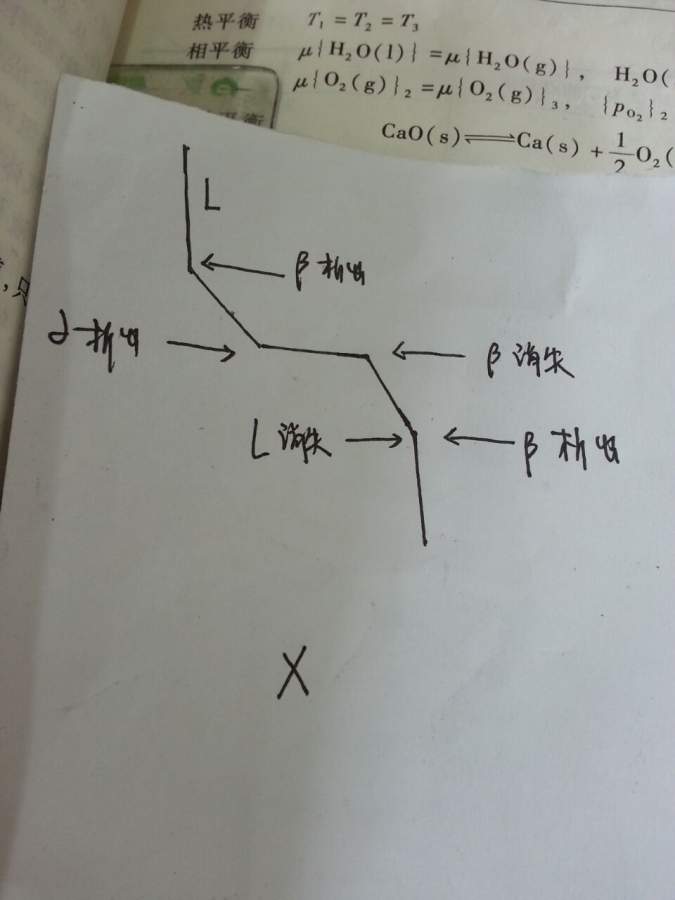

老师，我有疑问，他那个x的步冷曲线是不是错了
这是我画的
绘制步冷曲线遇到的疑问-2
赞一下 回复此楼
没有人会拒绝你的优秀
3楼2016-06-06 22:04:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1309122143

至尊木虫 (知名作家)
引用回帖:
2楼: Originally posted by 谷中明 at 2016-06-06 06:16:56
绘制步冷曲线，前提是单位时间环境与系统交换的热量是相同的，直线部分表示降温过程没有相变，曲线部分表示在降温过程中有相变发生，即有相变热释放，致使温度下降趋缓。曲线斜率的大小与物系的热容有关，通常只是示 ...

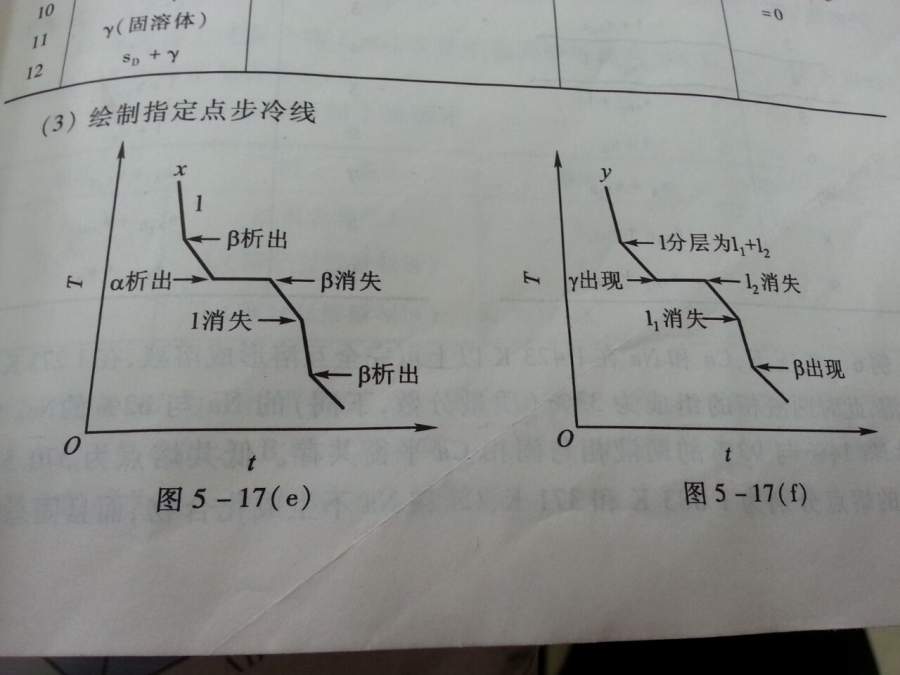

这个y的步冷曲线上，L1，L2分步消失是什么意思？画圈的不明白
绘制步冷曲线遇到的疑问-3
赞一下(1人) 回复此楼
没有人会拒绝你的优秀
4楼2016-06-06 22:10:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谷中明

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
wu1309122143: 金币+10, ★★★★★最佳答案 2016-06-06 23:08:34
冰点降温: 金币+2, 谢谢专家回帖，辛苦啦！ 2016-06-07 09:14:09
引用回帖:
3楼: Originally posted by wu1309122143 at 2016-06-06 22:04:35
老师，我有疑问，他那个x的步冷曲线是不是错了
这是我画的

...

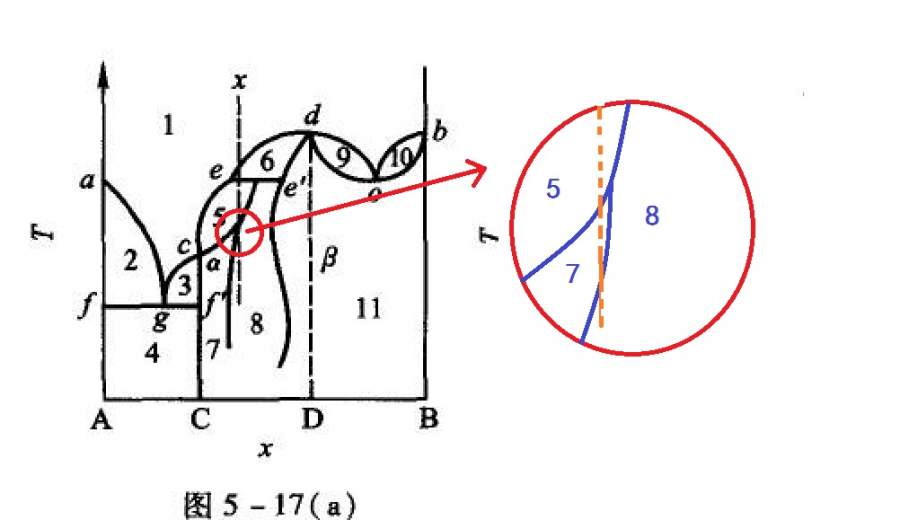

书上画的步冷曲线对应的图见附图中局部放大。
绘制步冷曲线遇到的疑问-4
赞一下(1人) 回复此楼
5楼2016-06-06 22:37:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谷中明

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by wu1309122143 at 2016-06-06 22:10:14
这个y的步冷曲线上，L1，L2分步消失是什么意思？画圈的不明白

...

分析见附图。
绘制步冷曲线遇到的疑问-5
赞一下 回复此楼
6楼2016-06-06 22:51:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1309122143

至尊木虫 (知名作家)
引用回帖:
5楼: Originally posted by 谷中明 at 2016-06-06 22:37:52
书上画的步冷曲线对应的图见附图中局部放大。

...

谢谢，
回复此楼
没有人会拒绝你的优秀
7楼2016-06-06 23:08:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1309122143

至尊木虫 (知名作家)
引用回帖:
6楼: Originally posted by 谷中明 at 2016-06-06 22:51:37
分析见附图。

...

谷老师，这个步冷曲线答案a  b为什么是曲线呢？可以使直线吗？如果我要是做的画就是画成斜率比m  a 小的直线了
绘制步冷曲线遇到的疑问-6


绘制步冷曲线遇到的疑问-7
赞一下 回复此楼
没有人会拒绝你的优秀
8楼2016-06-06 23:19:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谷中明

至尊木虫 (著名写手)
★
冰点降温: 金币+1, 谢谢专家回帖，辛苦啦！ 2016-06-07 09:14:19
引用回帖:
8楼: Originally posted by wu1309122143 at 2016-06-06 23:19:19
谷老师，这个步冷曲线答案a  b为什么是曲线呢？可以使直线吗？如果我要是做的画就是画成斜率比m  a 小的直线了


...

通常当液相转化为固体，放出凝固热时，绘制曲线，表示温度下降趋缓。
赞一下 回复此楼
9楼2016-06-07 08:17:16
