应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 化学电源 » 基站UPS电源（铅酸电池）底部烧穿的问题，求教！！
北京石油化工学院2026年研究生招生接收调剂公告
201/2返回列表12下一页
查看: 1235  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yanggaoliang

金虫 (小有名气)

[求助] 基站UPS电源（铅酸电池）底部烧穿的问题，求教！！ 已有3人参与

如题，求教各位大神，基站用的UPS电源，一般是4个串接在一起使用，现在发现有一组电池的其中一个电池发生了底部烧穿的现象，目前已有的信息是：(1) 目前正在使用的电池中只发现了这一支发生了烧穿的现象，对所有的电池的电阻进行了测量，发现有不少的电池存在内阻增大的现象，而发生燃烧的电池的内部增大的尤为明显,猜测电池的燃烧是否与电池内阻增大有关，后续是否还会发生电池燃烧的现象以及相应的不就办法；(2) 烧穿电池的然后部位只有底部的一小块区域，电阻增大的也是对应这块区域的极板，其他地方的壳体和极板没什么异常，并且这块区域的极板有活性物质脱落的现象。
目前的信息就是这些，请教各位大神能否看出电池燃烧的原因是什么？是内部短路的问题还是相关极板内阻增大造成的，谢谢大家。
回复此楼

» 猜你喜欢
1楼 2016-06-05 21:51:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

liubaosheng

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
yanggaoliang: 金币+10, ★★★★★最佳答案, 非常感谢 2016-06-09 13:54:48
langzhizhou: 回帖置顶 2016-06-11 00:58:07
电池壳未见明显故障，排除内阻增大导致发热。基本确定是短路，短路可能是底部沉积的铅膏被还原成铅导致正负极联通短路，而枝晶比较容易发生在装配压力大的地方，且产生烧穿电池壳的热量需要较大电流，排除枝晶原因。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

yanggaoliang
9楼2016-06-08 23:53:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lsh200100

铁杆木虫 (著名写手)

红尘来去一场梦

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
yanggaoliang(langzhizhou代发): 金币+2 2016-06-11 00:58:34
既然是烧穿了，未必跟后来测的阻抗是一个问题。烧穿后漏液否？
铅酸用的塑胶壳，烧穿的原因可能是过热，可能由内部短路、局部发热引起的。
铅酸不同荷电态内阻差异可能比较大，还有板栅腐蚀、电极结晶等老化因素。
赞一下(1人) 回复此楼
3楼2016-06-06 03:06:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

viketou

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
yanggaoliang: 金币+5, ★★★很有帮助, xiexei 2016-06-12 21:49:13
引用回帖:
10楼: Originally posted by yanggaoliang at 2016-06-10 15:31:48
那请问如何解释烧穿部位对应的极板内阻增大这个现象，而且这种增大的倍数是一两个数量级的，如果不是内阻增大造成的燃烧，是否是因为燃烧是造成了极板内阻增大的原因，如果是，具体的形成机理是怎样的？遇到专业人 ...

看了图片我觉得大概情况如下：
首先,电池极板可能有出现脱落物，引起电池底层正负极短路；
其次，电池正负极短路大电流引起局部过热，烧穿壳底；
同时，正负极短路实际属于超大电流放电，正负极板中的活性物质转为不导电的硫酸铅（白色,见极板边缘）
最后，由于极板失水及大量硫酸铅的生成，极板内阻明显增大。
赞一下(1人) 回复此楼
14楼2016-06-12 09:43:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

liubaosheng

至尊木虫 (著名写手)
内阻增大虽然会发热，但是直接结果是极化增大导致充电困难，即容量损失，但不至于烧穿电池壳。短路可能性较大，最好解剖电池看看。

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-06-06 00:44:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanggaoliang

金虫 (小有名气)
引用回帖:
2楼: Originally posted by liubaosheng at 2016-06-06 00:44:19
内阻增大虽然会发热，但是直接结果是极化增大导致充电困难，即容量损失，但不至于烧穿电池壳。短路可能性较大，最好解剖电池看看。

谢谢您的回复！
电池已经进行了解剖，但没有发现什么异常的现象，只发现烧穿底部对应的极板正极存在少量活性物质脱落的痕迹，如果是短路的话，有没有可能是活性物质脱落沉积在电池底部造成的短路？但这样的短路能造成电池燃烧的后果吗？
赞一下 回复此楼
4楼2016-06-06 09:26:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanggaoliang

金虫 (小有名气)
引用回帖:
3楼: Originally posted by lsh200100 at 2016-06-06 03:06:11
既然是烧穿了，未必跟后来测的阻抗是一个问题。烧穿后漏液否？
铅酸用的塑胶壳，烧穿的原因可能是过热，可能由内部短路、局部发热引起的。
铅酸不同荷电态内阻差异可能比较大，还有板栅腐蚀、电极结晶等老化因素。

谢谢您的回复！
电池烧穿后底部出现了一个大洞，电解液基本上没有了，如果是同一组电池的话，荷电状态应该没太大的差异，那电阻差异过大是否有可能引起局部过热的问题？还有就是您说的板栅腐蚀的问题的确在烧穿部位的极板上有所发现，也发现有少量活性物质脱落的问题，这个是否有可能造成内部短路？
赞一下 回复此楼
5楼2016-06-06 09:31:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

viketou

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
yanggaoliang(langzhizhou代发): 金币+1 2016-06-11 00:58:44
电池内部短路了，短路引起大电流，活性物质脱落
赞一下 回复此楼
6楼2016-06-06 09:49:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liubaosheng

至尊木虫 (著名写手)
★ ★
yanggaoliang(langzhizhou代发): 金币+2 2016-06-11 00:58:51
引用回帖:
4楼: Originally posted by yanggaoliang at 2016-06-06 09:26:35
谢谢您的回复！
电池已经进行了解剖，但没有发现什么异常的现象，只发现烧穿底部对应的极板正极存在少量活性物质脱落的痕迹，如果是短路的话，有没有可能是活性物质脱落沉积在电池底部造成的短路？但这样的短路能 ...

解剖看隔板和极板是否是干的，如果是，那差不多就是内阻大导致充电析气，电解液被分解，同时伴随着电池壳鼓胀。如果极板和隔板还比较湿润，那差不多就是短路造成的。短路的话会在局部产生热量，内阻增大会在内阻大的部分产生热量。如果脱落在底部的活性物质并不多的话，可以考虑枝晶造成短路，也可能是熔焊汇流排掉进去的铅渣。最好放上极板，隔板，电池壳的照片。

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-06-06 10:02:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanggaoliang

金虫 (小有名气)
引用回帖:
7楼: Originally posted by liubaosheng at 2016-06-06 10:02:30
解剖看隔板和极板是否是干的，如果是，那差不多就是内阻大导致充电析气，电解液被分解，同时伴随着电池壳鼓胀。如果极板和隔板还比较湿润，那差不多就是短路造成的。短路的话会在局部产生热量，内阻增大会在内阻大 ...

电池壳除了烧穿的部位其它的地方并没有什么异常或者鼓胀的现象，电池的一些外观照片如附件所示。

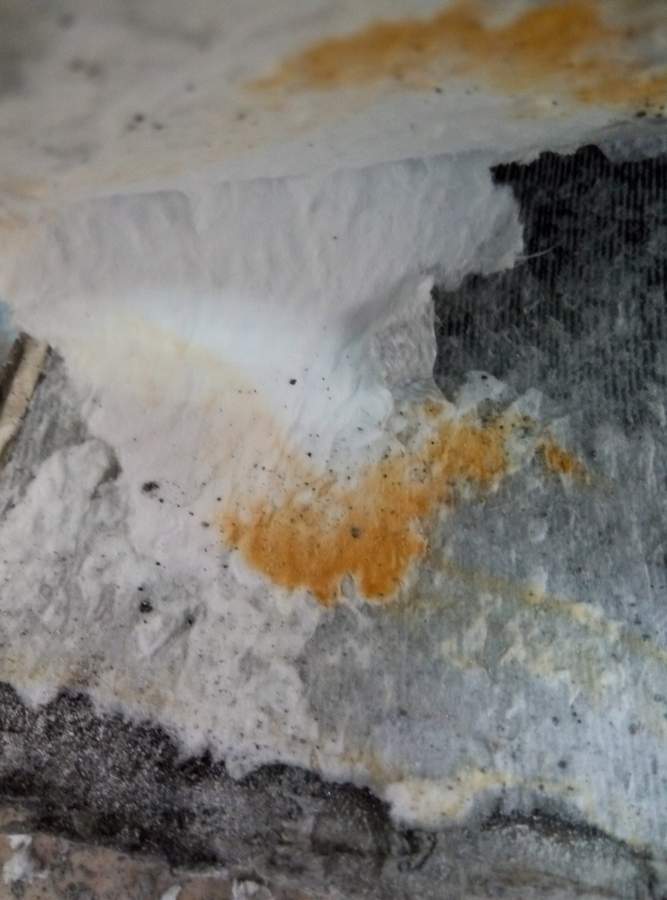

基站UPS电源（铅酸电池）底部烧穿的问题，求教！！

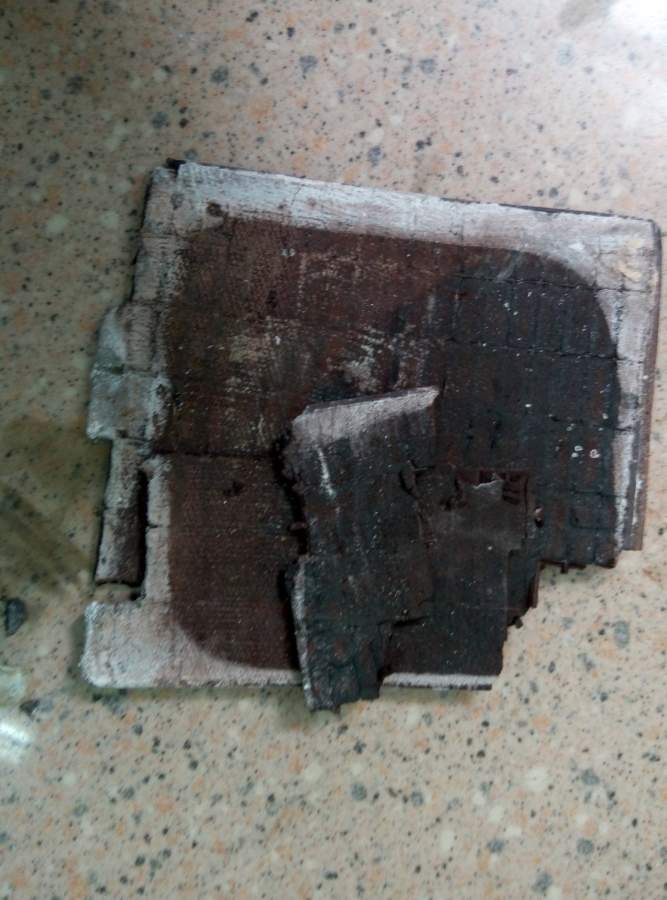

基站UPS电源（铅酸电池）底部烧穿的问题，求教！！-1

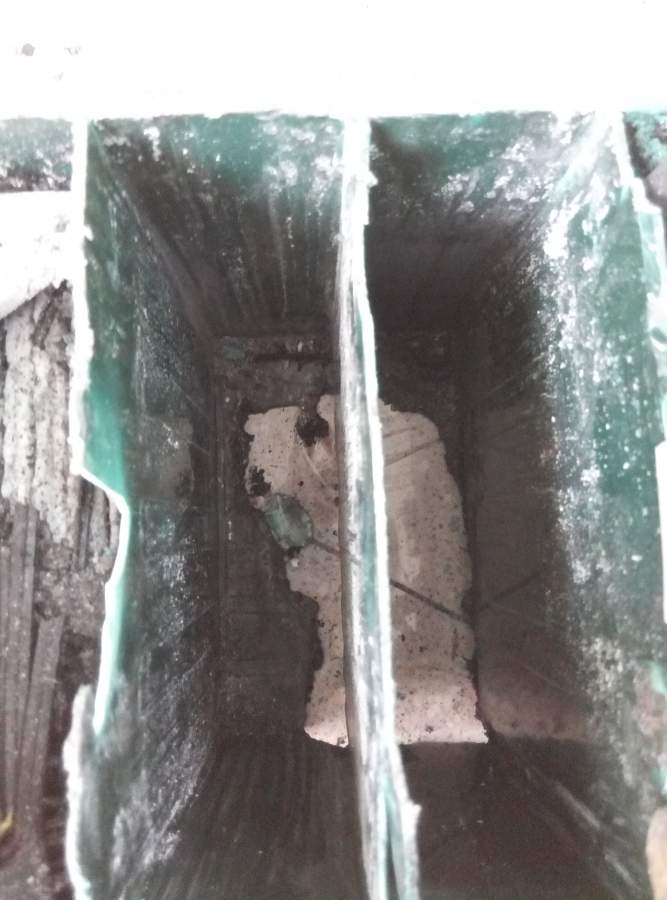

基站UPS电源（铅酸电池）底部烧穿的问题，求教！！-2

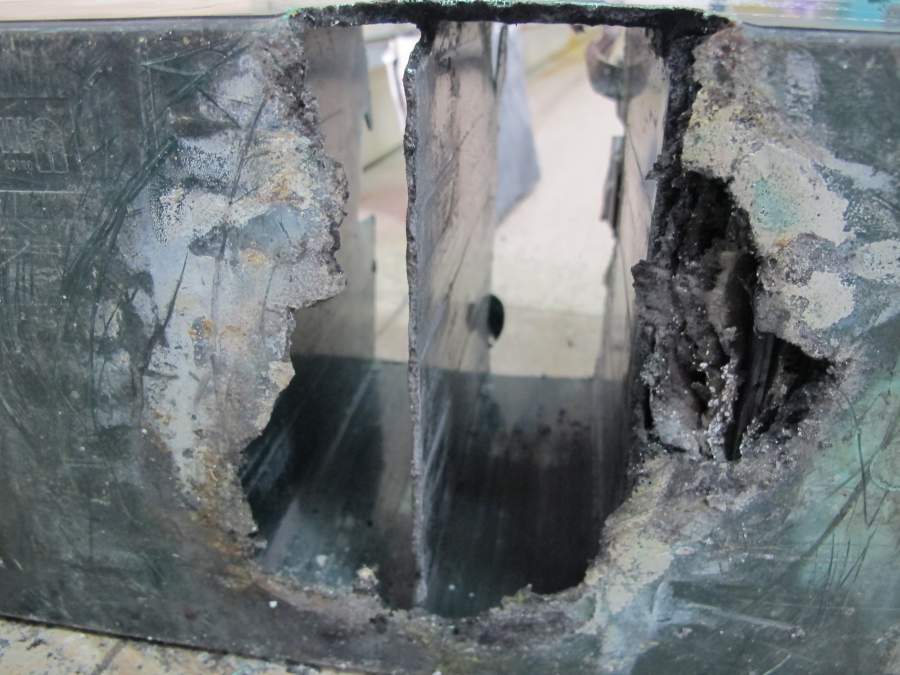

基站UPS电源（铅酸电池）底部烧穿的问题，求教！！-3


基站UPS电源（铅酸电池）底部烧穿的问题，求教！！-4


基站UPS电源（铅酸电池）底部烧穿的问题，求教！！-5
赞一下 回复此楼
8楼2016-06-08 08:43:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanggaoliang

金虫 (小有名气)
送红花一朵
引用回帖:
9楼: Originally posted by liubaosheng at 2016-06-08 23:53:29
电池壳未见明显故障，排除内阻增大导致发热。基本确定是短路，短路可能是底部沉积的铅膏被还原成铅导致正负极联通短路，而枝晶比较容易发生在装配压力大的地方，且产生烧穿电池壳的热量需要较大电流，排除枝晶原因。

那请问如何解释烧穿部位对应的极板内阻增大这个现象，而且这种增大的倍数是一两个数量级的，如果不是内阻增大造成的燃烧，是否是因为燃烧是造成了极板内阻增大的原因，如果是，具体的形成机理是怎样的？遇到专业人士，希望向您好好请教一下。
赞一下 回复此楼
10楼2016-06-10 15:31:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 yanggaoliang 的主题更新
201/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 300求调剂，材料科学英一数二 +17 leaflight 2026-03-24 17/850 2026-03-30 15:20 by gzy091
[考研] 329求调剂，一志愿西北工业大学，材料工程（085601） +5 小小机灵虫 2026-03-29 11/550 2026-03-30 15:02 by Wang200018
[考研] 一志愿南昌大学324求调剂 +8 hanamiko 2026-03-27 8/400 2026-03-30 14:09 by JourneyLucky
[考研] 070300化学354求调剂 +7 101次希望 2026-03-28 7/350 2026-03-30 13:22 by Iveryant
[考研] 289求调剂 +14 新时代材料 2026-03-27 14/700 2026-03-30 12:53 by fangnagu
[考研] 0703化学 +14 妮妮ninicgb 2026-03-27 14/700 2026-03-30 12:46 by fangnagu
[考研] 317求调剂 +10 蛋黄咸肉粽 2026-03-26 10/500 2026-03-30 09:45 by longlotian
[考研] 求调剂 +10 张zz111 2026-03-27 11/550 2026-03-30 09:17 by 无际的草原
[考研] 化学0703 调剂 306分 一志愿211 +7 26要上岸 2026-03-28 7/350 2026-03-29 20:04 by 无际的草原
[考研] 343求调剂085601 +3 要努力学习x 2026-03-29 3/150 2026-03-29 18:35 by wxiongid
[考研] 一志愿北京理工大学本科211材料工程294求调剂 +8 mikasa的围巾 2026-03-28 8/400 2026-03-29 12:48 by 无际的草原
[考研] 一志愿厦门大学化学学硕307求调剂 +10 y7czhao 2026-03-26 10/500 2026-03-28 14:23 by 唐沐儿
[考研] 265求调剂 +8 小木虫085600 2026-03-27 8/400 2026-03-27 22:16 by 无际的草原
[有机交流] 高温高压反应求助 10+4 chibby 2026-03-25 4/200 2026-03-27 21:08 by BT20230424
[考研] 一志愿211院校 344分 东北农业大学生物学学硕，求调剂 +5 丶风雪夜归人丶 2026-03-26 8/400 2026-03-27 19:22 by 丶风雪夜归人丶
[论文投稿] Journal of Mechanical Science and Technology +3 Russ_ss 2026-03-25 5/250 2026-03-27 10:49 by 陆小果画大饼
[考研] 材料科学与工程 317求调剂 +4 JKSOIID 2026-03-26 4/200 2026-03-26 15:58 by 不吃魚的貓
[考研] 281求调剂 +6 Koxui 2026-03-24 7/350 2026-03-26 15:37 by 无际的草原
[考研] 材料专硕 335 分求调剂 +4 拒绝冷暴力 2026-03-25 4/200 2026-03-25 18:45 by haxia
[考研] 一志愿北化315 求调剂 +3 akrrain 2026-03-24 3/150 2026-03-24 19:35 by 了了了了。。
信息提示
关闭
请填处理意见
关闭
