[求助] interface 配对 已有2人参与

我用的非结构化网格，

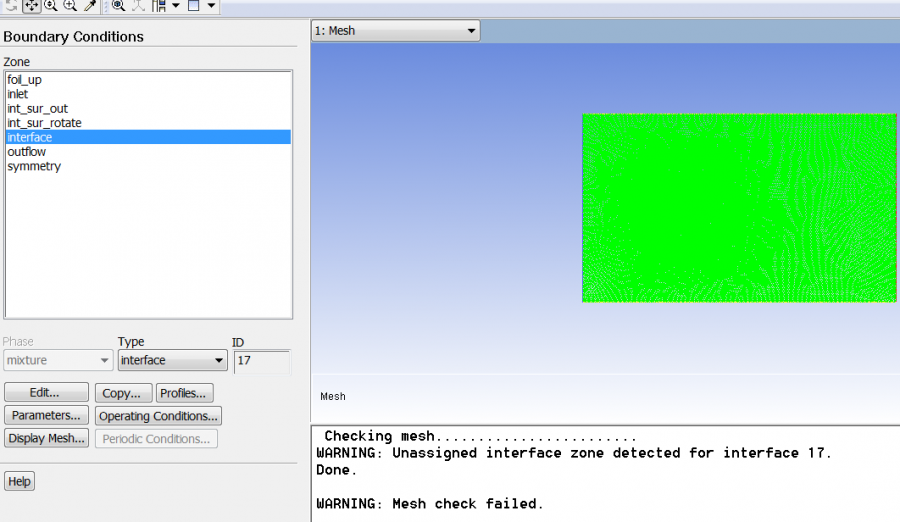

交界面设这成 interface，为什么导入fluent里 没有对应的 interface:001   ？？

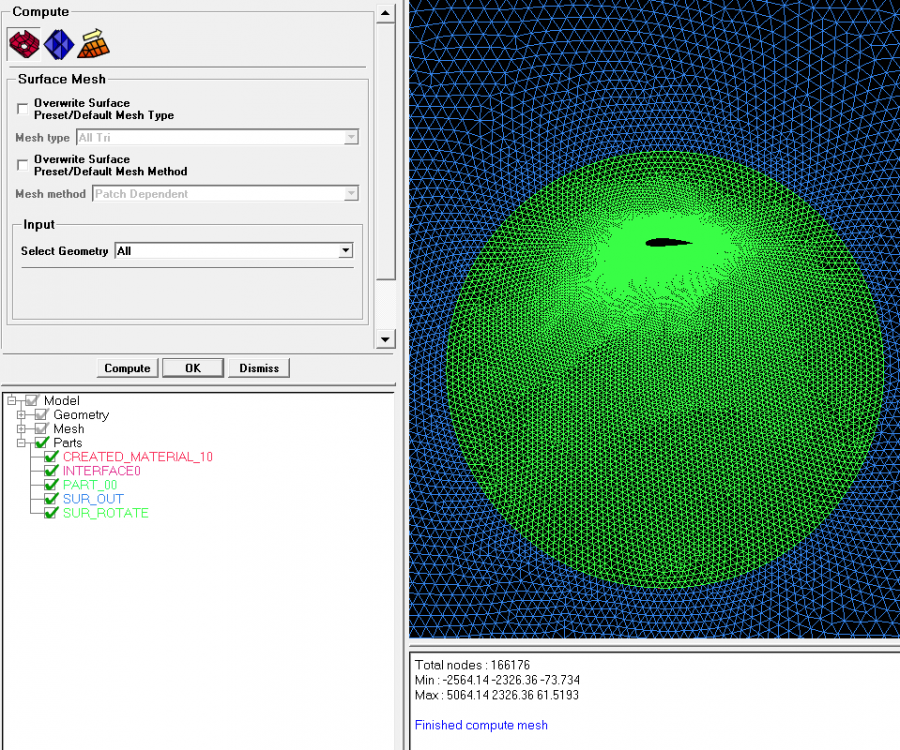

interface 配对


interface 配对-1
回复此楼

» 猜你喜欢
1楼 2016-06-05 12:11:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个地方实际上只有一个边，所以导出来就只有一个interface
赞一下(1人) 回复此楼
2楼2016-06-05 21:26:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuwenhua625

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 微流咨询 at 2016-06-05 21:26:18
这个地方实际上只有一个边，所以导出来就只有一个interface

那这样可以算吗？ 这样对还是不对啊
不对的话 该怎么改？
赞一下 回复此楼
3楼2016-06-05 22:23:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无_才

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
画网格之前要先在网格的part设置里把这个面在后面的split勾选上。

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-06-05 22:40:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuwenhua625

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 无_才 at 2016-06-05 22:40:38
画网格之前要先在网格的part设置里把这个面在后面的split勾选上。

谢谢，我试试
回复此楼
5楼2016-06-06 00:27:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuwenhua625

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 无_才 at 2016-06-05 22:40:38
画网格之前要先在网格的part设置里把这个面在后面的split勾选上。

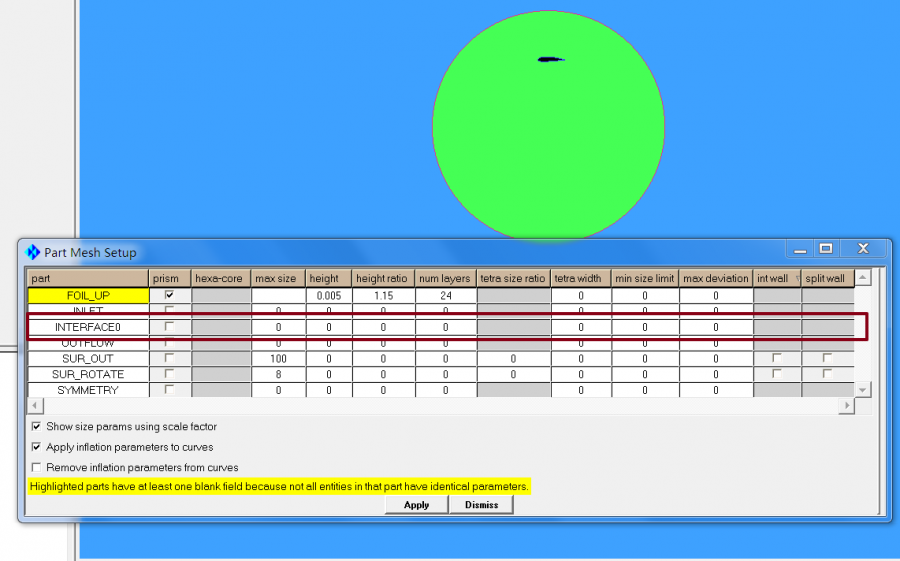

请问我的 interface0 为什么不能勾选 split wall？？
interface 配对-2
赞一下 回复此楼
6楼2016-06-06 09:59:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuwenhua625

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 无_才 at 2016-06-05 22:40:38
画网格之前要先在网格的part设置里把这个面在后面的split勾选上。

我分别生成了 内外部的网格，再组装起来
这样导入fluent里就有 interface0：002 了，请问这样可以吗？（interface0 splitwall 无法勾选）

我第一次 两块网格一起生成的 没有 interfacde0:002
赞一下 回复此楼
7楼2016-06-06 10:25:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

火影之密

新虫 (小有名气)
你第一次生成的网格只有一个域？分开画组装设置成interface应该是可以的，另外我使用interface时fluent里会多出来一些不存在的无关边界，有虫友知道怎么回事吗

发自小木虫IOS客户端
赞一下 回复此楼
8楼2016-06-08 19:17:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuwenhua625

银虫 (小有名气)
引用回帖:
8楼: Originally posted by 火影之密 at 2016-06-08 19:17:36
你第一次生成的网格只有一个域？分开画组装设置成interface应该是可以的，另外我使用interface时fluent里会多出来一些不存在的无关边界，有虫友知道怎么回事吗

第一次是两个surface 一起生成的网格
多出来的 我都默认没设置
赞一下 回复此楼
9楼2016-06-08 20:12:48
