小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 求助，一个简单Y型微通道的ICEM网格划分
111/2返回列表12下一页
查看: 2554  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

molodets

铁虫 (初入文坛)

[求助] 求助，一个简单Y型微通道的ICEM网格划分 已有2人参与

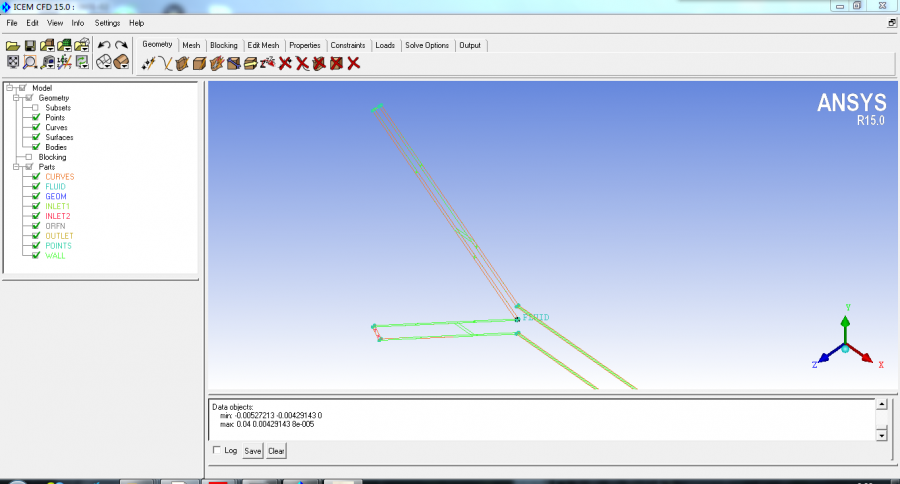

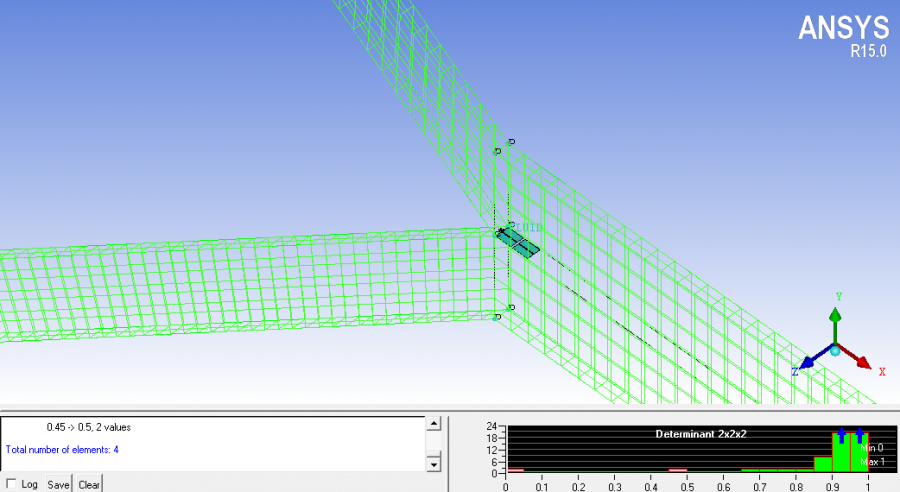

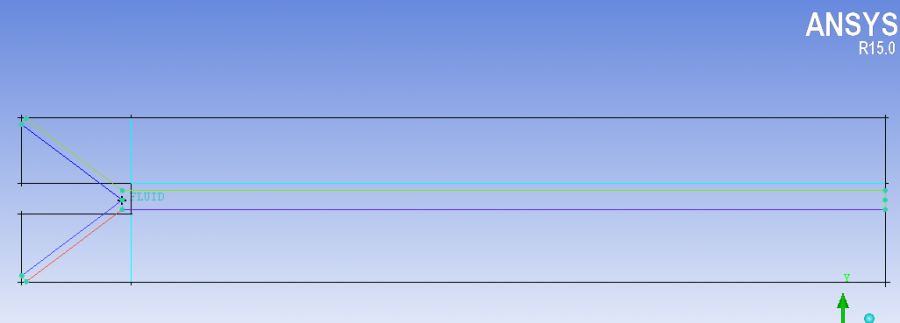

小白刚接触CFD软件，用icem划分Y型通道的网格，尝试了多种方法，包括bottom up，却发现按四点生成的block或镜像后的block生成的网格质量都为负数。图示为目前最靠谱的block划分方案，即up bottom，左侧删掉一个block来做Y的两撇，图示为二维然后再拉伸三维block。然而，最后premesh，出现了两个质量很差的网格，不知道该如何处理了。求教诸位大侠指导改进网格质量的方向，或重新划分block的思路也可。孤立无援，已打算改道ansys mesh，但又心有不甘，此简单的一个Y混合器。

求助，一个简单Y型微通道的ICEM网格划分
求助，一个简单Y型微通道的ICEM网格划分-1


求助，一个简单Y型微通道的ICEM网格划分-2
求助，一个简单Y型微通道的ICEM网格划分-3


求助，一个简单Y型微通道的ICEM网格划分-4
求助，一个简单Y型微通道的ICEM网格划分-5
回复此楼

» 猜你喜欢
1楼 2016-06-04 09:43:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

molodets

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by 足球是圆的 at 2016-06-07 09:18:40
应该是块划分的有问题。



...

请问您block是如何划分的，关键是此处两边节点数奇妙地可以不相等，7,7,12 ？
求助，一个简单Y型微通道的ICEM网格划分-6
求助，一个简单Y型微通道的ICEM网格划分-7
赞一下(1人) 回复此楼
7楼2016-06-08 09:21:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

足球是圆的

铁虫 (小有名气)
上tin文件啊
回复此楼
2楼2016-06-06 15:56:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

molodets

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by 足球是圆的 at 2016-06-06 15:56:36
上tin文件啊

谢谢您。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 0530.tin
    • 2016-06-07 08:56:41, 19.05 K
3楼2016-06-07 08:57:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

足球是圆的

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
molodets: 金币+3 2016-06-08 10:36:37
引用回帖:
3楼: Originally posted by molodets at 2016-06-07 08:57:29
谢谢您。

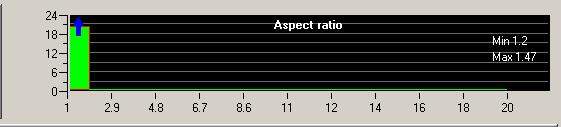

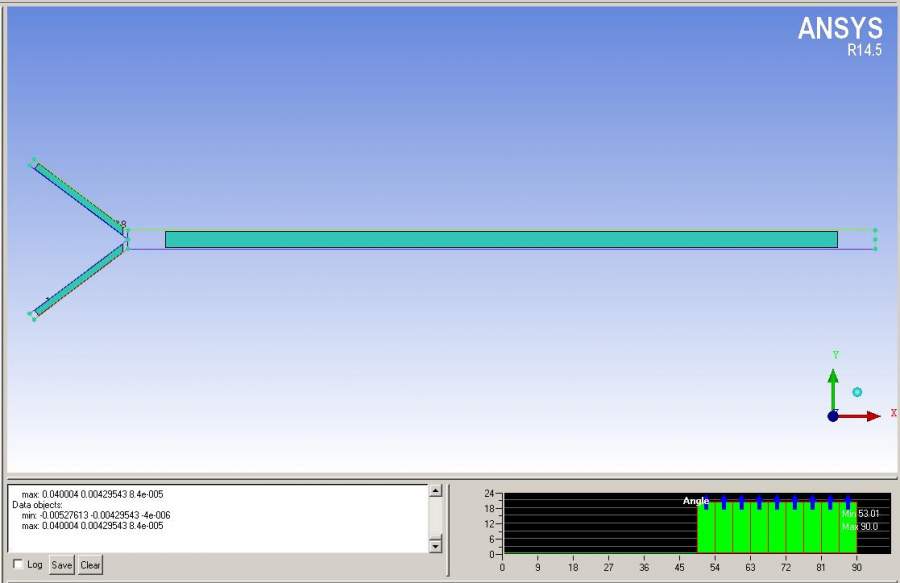

应该是块划分的有问题。
求助，一个简单Y型微通道的ICEM网格划分-8


求助，一个简单Y型微通道的ICEM网格划分-9


求助，一个简单Y型微通道的ICEM网格划分-10
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.rar
    • 2016-06-07 09:18:39, 13.54 K
4楼2016-06-07 09:18:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luogangv

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
molodets: 金币+1 2016-06-09 22:08:13
引用回帖:
3楼: Originally posted by molodets at 2016-06-07 08:57:29
谢谢您。

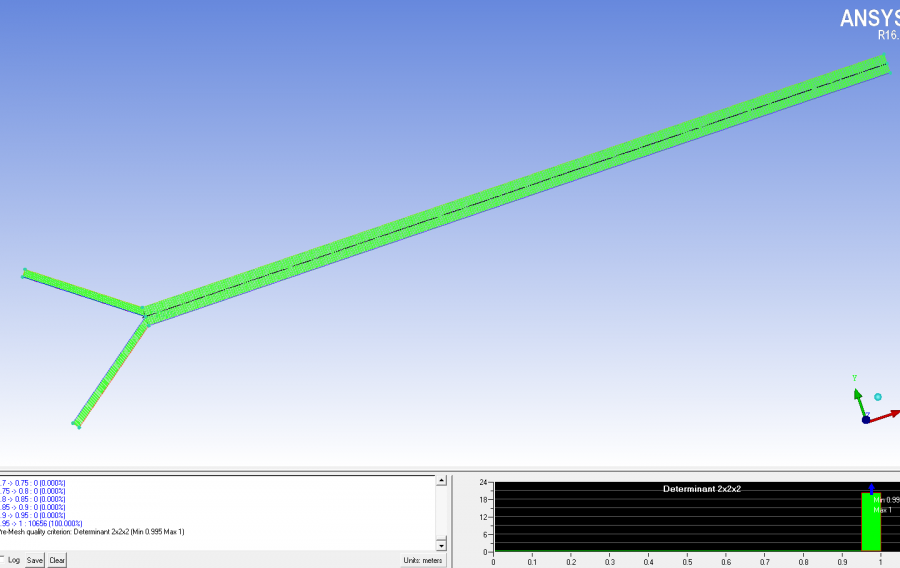

应该不难吧，随意画了一下，没花多久，这质量还行
求助，一个简单Y型微通道的ICEM网格划分-11
赞一下 回复此楼
5楼2016-06-07 09:30:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

molodets

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by luogangv at 2016-06-07 09:30:45
应该不难吧，随意画了一下，没花多久，这质量还行

...

请问您这block是如何划分的？是up-bottom还是反之？
赞一下 回复此楼
6楼2016-06-08 09:14:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

molodets

铁虫 (初入文坛)
最近刚用小木虫论坛，不知道里面的人情世故，即何时给回帖应助的金币回报、给多少、不同回贴之间如何平衡以尽量避免不公，请各位大侠不吝赐教的同时海涵。这还能不能追加回报金币？
赞一下 回复此楼
8楼2016-06-08 13:52:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

足球是圆的

铁虫 (小有名气)

【答案】应助回帖

★
molodets: 金币+1 2016-06-09 08:38:41
引用回帖:
7楼: Originally posted by molodets at 2016-06-08 09:21:09
请问您block是如何划分的，关键是此处两边节点数奇妙地可以不相等，7,7,12 ？


...

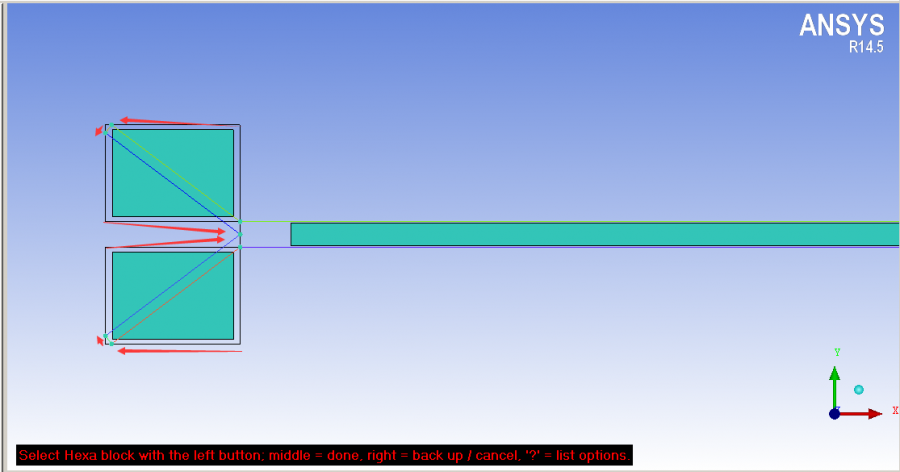

我是这样画的
求助，一个简单Y型微通道的ICEM网格划分-12
赞一下 回复此楼
9楼2016-06-08 21:44:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

molodets

铁虫 (初入文坛)
引用回帖:
9楼: Originally posted by 足球是圆的 at 2016-06-08 21:44:18
我是这样画的

...

谢谢。还有一个人应助，我打算看看他的回复，这样没把金币全给您。
赞一下 回复此楼
10楼2016-06-09 08:49:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
