| 查看: 4583 | 回复: 32 | ||
[求助]
毕设做的燃烧模拟，现在点火点不着，温度场问题严重错误 已有1人参与
|
||

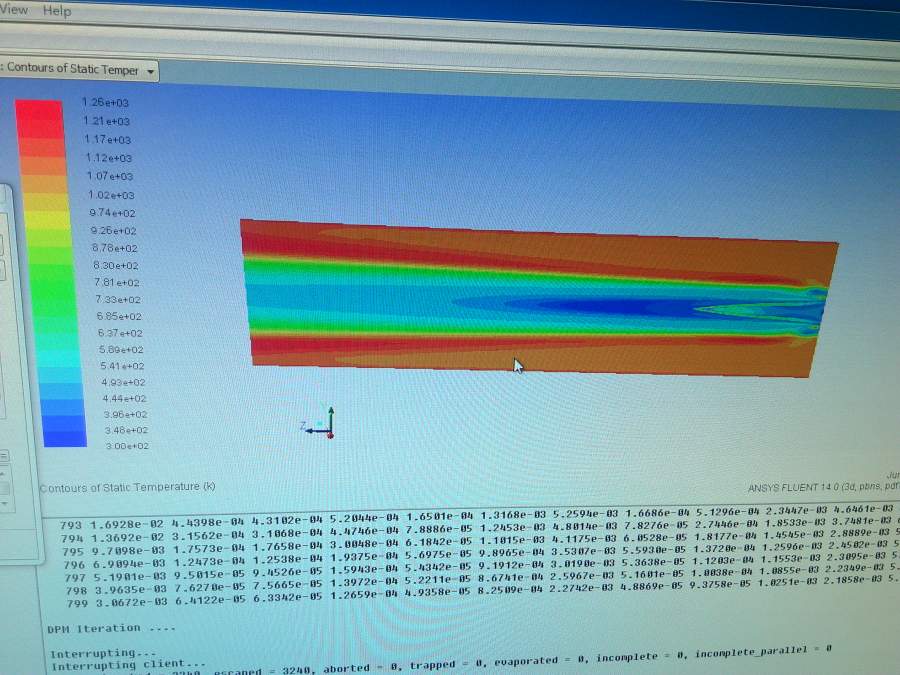

如题，LZ做的是燃烧模拟，模拟多通道燃烧器中煤粉与甲烷的混合燃烧，点火的时候patch的2000K，可是计算后，温度分布实在是不理想，燃料喷射区域温度本该高的，却出现低温，希望大神帮忙解决下，多谢。温度场如图所示！ 12.jpg |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有5人回复
-
评审感受-评审感受-评审感受
已经有20人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
mapengnan: 回帖置顶 2016-06-04 21:03:34
|
不好意思，说的不清楚，我的模型是一个圆柱形炉膛，右边圆面上布置燃烧器，燃烧器由中心向外依次为油枪通道，旋流风道，煤粉通道，瓦斯风道，在燃烧器与煤粉之间布置二次风，出口为另一个圆面，设为压力出口，回流温度1000K；具体步骤如下： 1.mesh：导入网格--check--scale； 2.general：压力基，稳态； 3.model： 能量方程开； 湍流模型k-e、标准壁面函数； 辐射模型P1； species：非预混燃烧pdf模型、inlet diffusion、定义煤粉（经验定义）与瓦斯成分，计算PDF表； 4.定义DPM模型，定义injection：surface、combusting particle、无烟煤、rosin-rammler直径分布，0.14kg/s； 5.定义材料属性：修改燃烧颗粒属性； 6.定义边界条件：旋流风(轴向14.7，径向2，切向6)、煤粉风（16m/s），瓦斯风（10），二次风速度入口（8.7），压力出口（回流温度1000K） 7.初始化，计算： |
14楼2016-06-04 19:24:08
Winterwarm
铁虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 253.9
- 红花: 1
- 帖子: 67
- 在线: 80.2小时
- 虫号: 2290274
- 注册: 2013-02-20
- 专业: 工程热物理相关交叉领域
26楼2016-06-06 19:38:37
2楼2016-06-03 21:40:28
3楼2016-06-03 22:32:57
4楼2016-06-03 22:51:23
5楼2016-06-03 22:54:31
6楼2016-06-03 23:34:34
7楼2016-06-03 23:36:12
8楼2016-06-04 14:08:04
9楼2016-06-04 16:26:53
10楼2016-06-04 17:06:04
