[求助] 离心叶轮如何画不同叶高处速度矢量图 已有2人参与

本人最近在做离心式压缩机,但是不知道该怎么画不同叶高处的矢量图,求指导,谢谢

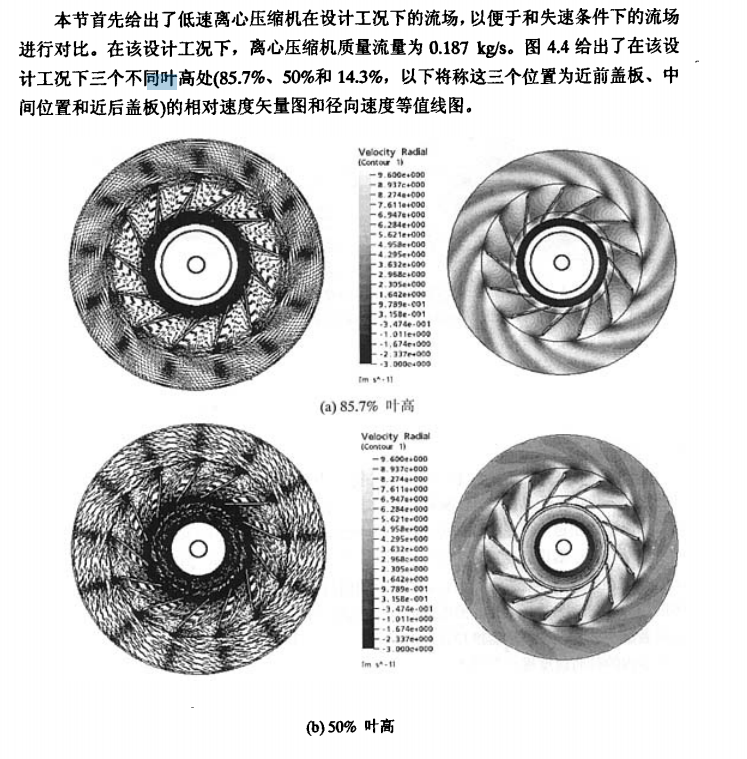

下图为别人做出来的矢量图


离心叶轮如何画不同叶高处速度矢量图
回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

做截面 显示截面就可以了
2楼2016-06-08 08:56:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)

石化蛀虫

【答案】应助回帖

在边界条件里设置这些面,选择矢量图,选上要显示的面。
3楼2016-06-08 09:20:05
