[求助] 滑动摩擦热力耦合模型求助 已有3人参与

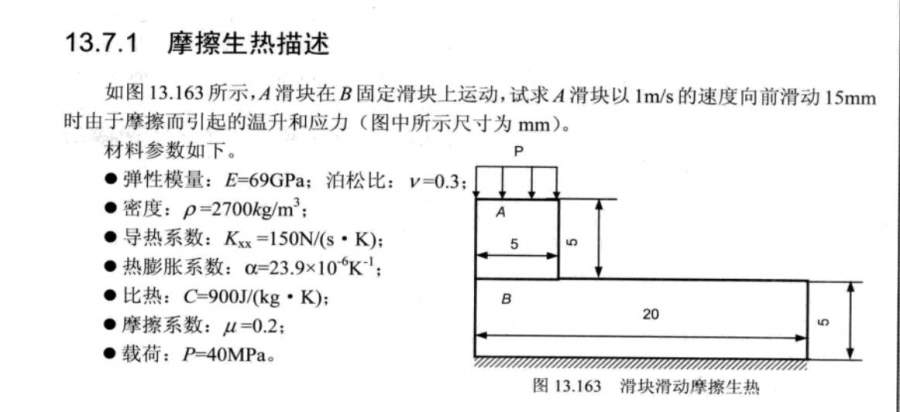

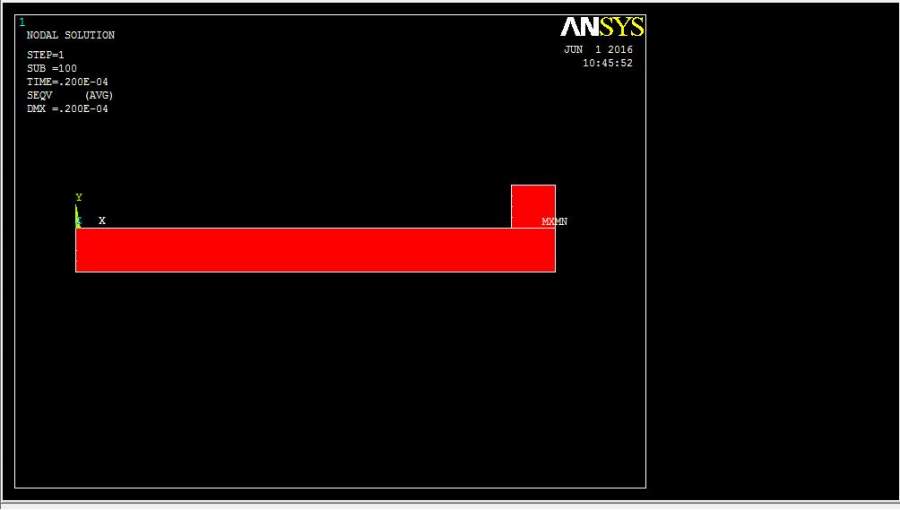

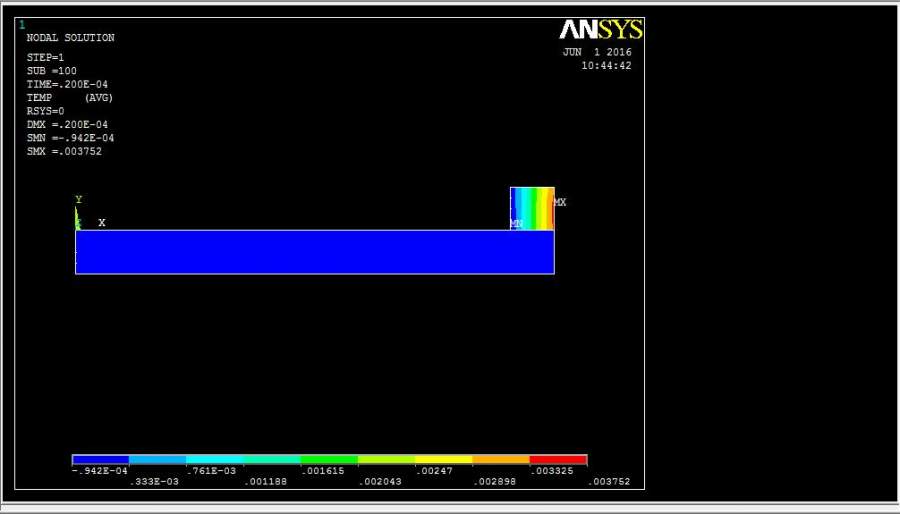

如图所示为滑动摩擦热力耦合模型，小滑块（2μm*2μm*2μm），长方体（20μm*20μm*20μm），Nodal Temperature 如图所示，以及Von Mises Stress。本例参考“ANSYS 12.0热分析工程应用手册”Page449页练习（书上实例为二位模型，参考实例如图所示）。简单描述小滑块上表面所受压力为8MP，小滑块向右滑动距离为20微米，我约束长方体底面（UX ，UY，UZ  为0）求大神指导为什么会出现此结果，谢谢！滑动摩擦热力耦合模型求助


滑动摩擦热力耦合模型求助-1


滑动摩擦热力耦合模型求助-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : smoothfrictionheat1.log
    • 2016-06-01 10:52:52, 61.3 K

» 猜你喜欢
读书人为天地立心，为生民立命，为往圣继绝学，为万世开太平。
1楼 2016-06-01 10:56:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

王文鼎

兑换贵宾

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

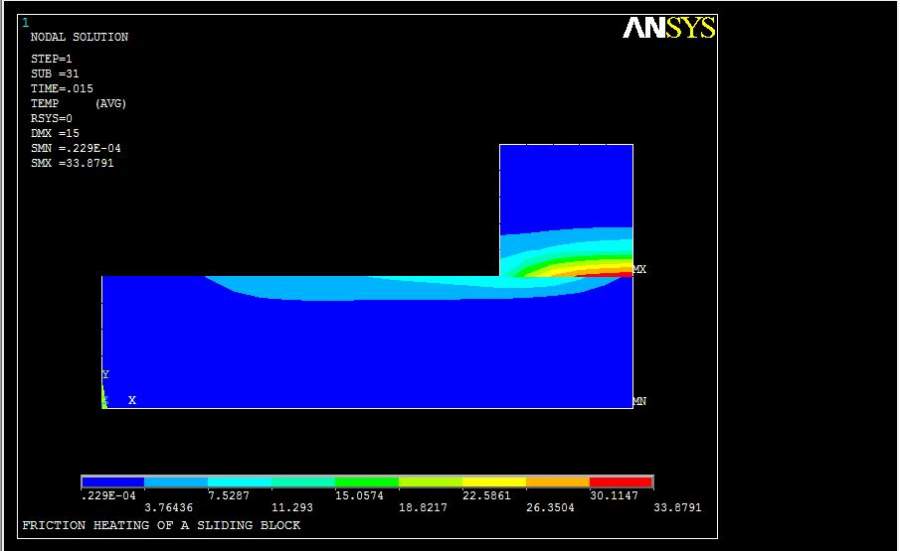

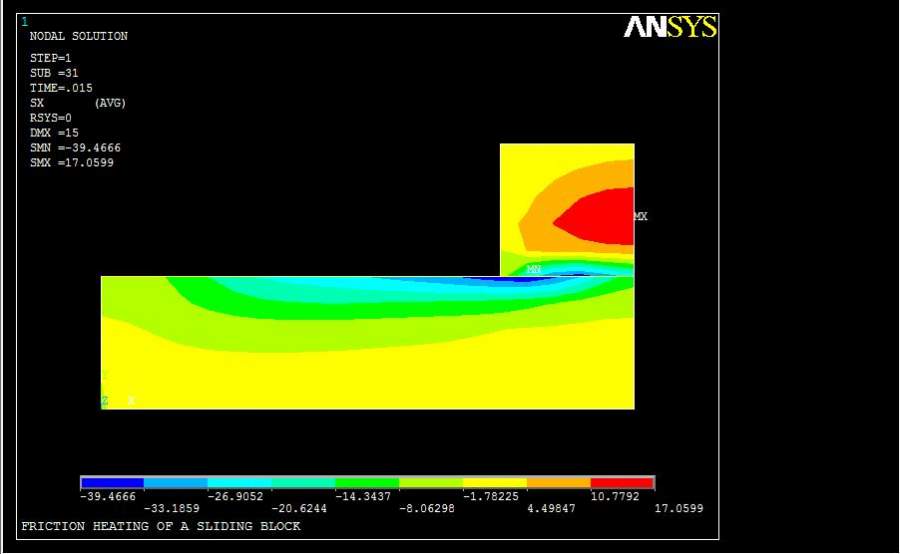

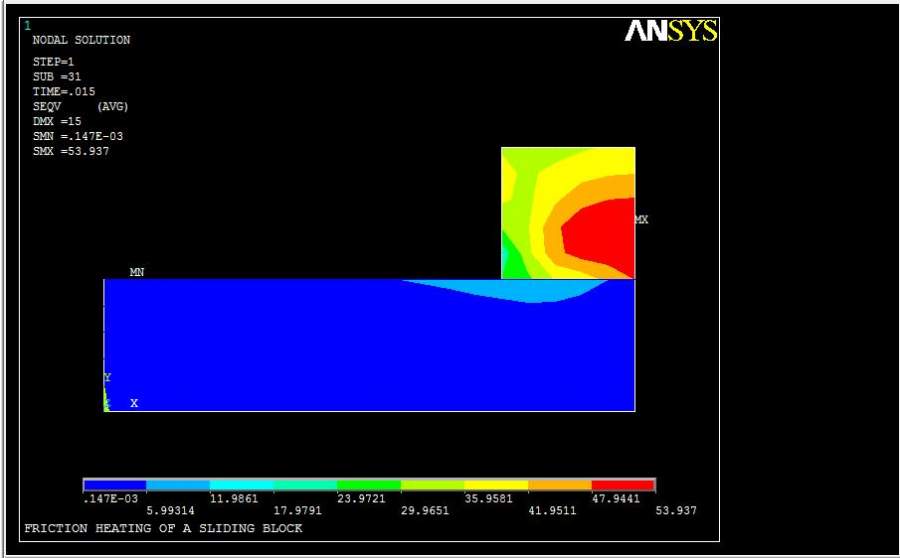

实例计算结果如图所示
滑动摩擦热力耦合模型求助-3


滑动摩擦热力耦合模型求助-4


滑动摩擦热力耦合模型求助-5
赞一下(1人) 回复此楼
读书人为天地立心，为生民立命，为往圣继绝学，为万世开太平。
3楼2016-06-01 11:23:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

王文鼎

管理员

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
求大家帮帮忙，指点指点，谢谢了
赞一下 回复此楼
读书人为天地立心，为生民立命，为往圣继绝学，为万世开太平。
2楼2016-06-01 11:04:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

实习版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

感谢参与，应助指数 +1
仔细检查下设置和参数
赞一下 回复此楼
4楼2016-06-01 18:52:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxt163

实习版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
你好，这方面我做过，不知你的单元选择是否正确

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-06-01 23:24:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王文鼎

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
5楼: Originally posted by hxt163 at 2016-06-01 23:24:44
你好，这方面我做过，不知你的单元选择是否正确

你好朋友，我选择的是SOLID226热力耦合单元，CONTA174，TARGE170三维接触单元（选择了UX UY TEMP UZ）。我在长方体的底面约束了UX,UY,UZ。
选取了小滑块的上表面节点，并施加了PRESS，选取小滑块的VOLUME NODES施加了x方向的位移约束。
赞一下 回复此楼
读书人为天地立心，为生民立命，为往圣继绝学，为万世开太平。
6楼2016-06-02 08:50:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王文鼎

专家顾问

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
4楼: Originally posted by 小七工作室1 at 2016-06-01 18:52:39
仔细检查下设置和参数

好的，我仔细检查
回复此楼
读书人为天地立心，为生民立命，为往圣继绝学，为万世开太平。
7楼2016-06-02 08:51:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxt163

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
6楼: Originally posted by 王文鼎 at 2016-06-02 08:50:47
你好朋友，我选择的是SOLID226热力耦合单元，CONTA174，TARGE170三维接触单元（选择了UX UY TEMP UZ）。我在长方体的底面约束了UX,UY,UZ。
选取了小滑块的上表面节点，并施加了PRESS，选取小滑块的VOLUME NODES施 ...

都对啊，你对比一下教程有什么区别，用workbench 做可以吗？

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-06-03 08:17:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxt163

专家顾问

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

引用回帖:
8楼: Originally posted by hxt163 at 2016-06-03 08:17:51
都对啊，你对比一下教程有什么区别，用workbench 做可以吗？
...

你好，之前没看清楚，之所以你计算的结果是跟实例有差别，个人认为你施加的载荷8Mpa，有问题，力太小，开始没注意你的单位是微米，不知是否是这个愿意，待讨论！
赞一下 回复此楼
9楼2016-06-12 11:54:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YCZ11041020

实习版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
8楼: Originally posted by hxt163 at 2016-06-03 08:17:51
都对啊，你对比一下教程有什么区别，用workbench 做可以吗？
...

workbench可以做的
赞一下 回复此楼
10楼2016-11-20 20:23:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
