[求助] 求助 IV curve中求solar cell的效率的一些问题。 已有1人参与

各位大神好，

我是太阳能电池的新手有几个问题想问下大家。求帮助

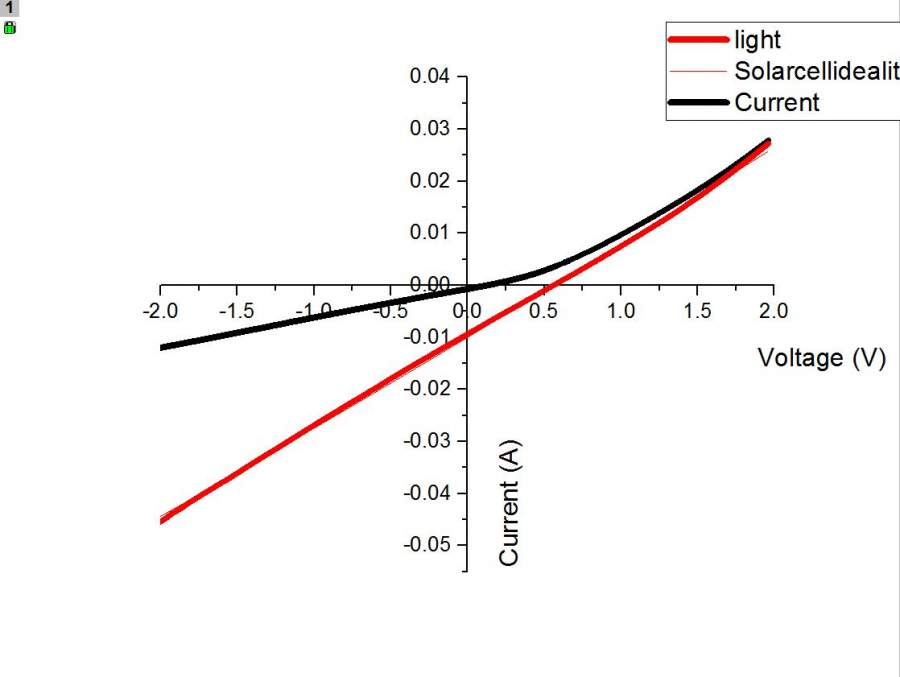

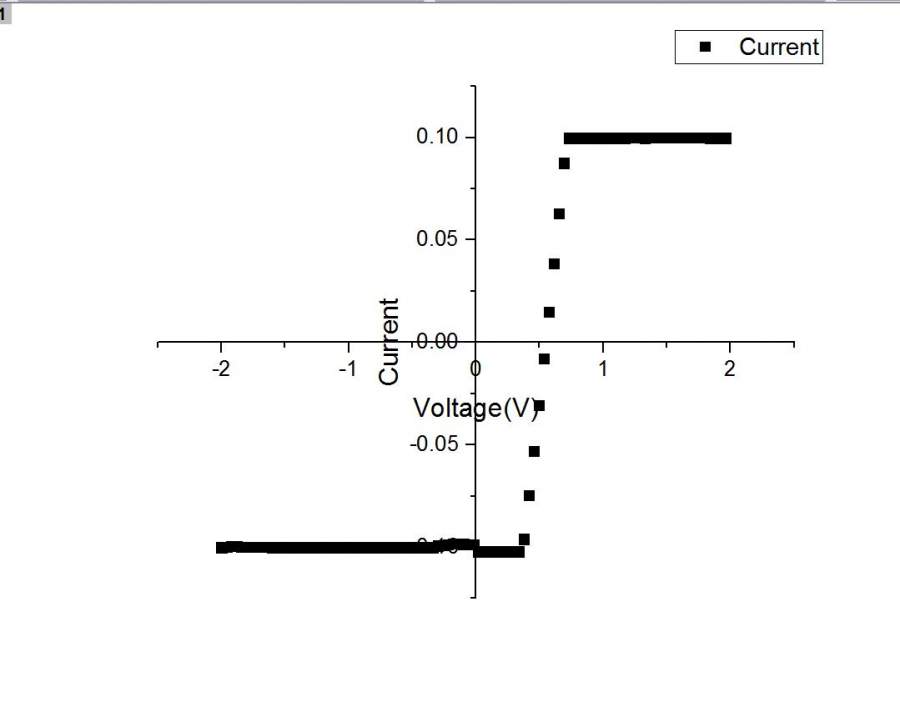

1：附件中的两个图都是IV 图，但是有这两种形状，我们实验室的postdoc说都是对的，但是如果都是对的话，怎么求ideality factor and fill factor?

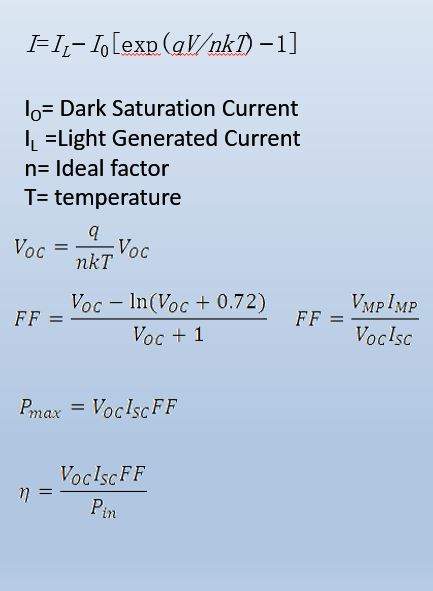

2:我用的求效率的方法是（见附件）求问大家都是这个方法么？

3：我的Isc and Voc分别差不多都是9mA跟500mV左右，FF是0.24左右，效率在0.13%左右，材料是单晶硅太阳能电池，实验室的人没有求过效率的，也不知道原始数据是多少，所以想问下，大家求的太阳能电池的效率都是多少？

求助 IV curve中求solar cell的效率的一些问题。


求助 IV curve中求solar cell的效率的一些问题。-1


求助 IV curve中求solar cell的效率的一些问题。-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-06-01 03:57:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浮生数梦

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
yuverson: 金币+20, ★★★很有帮助, 感谢~有没有相关的基础课程可以学习下的？ 2016-06-03 06:01:59
第一个图没看懂
第二个图看着IV特性很差，没有pn结的特性
可以确定的是你们电池漏电很严重
测出来的串联电阻很大可能是测试系统的电阻过大也可能是电池本身接触很差
你们测IV至少弄个标准的二极管看看系统能不能测试标准pn结曲线
再弄个比较正常的电池标定下模拟器，至少电流得对
这个只能大概看看而已
你都测出IV曲线了，直接在曲线上找最大功率点除以入射功率就是效率了，再得出FF，你那公式里面只是理论计算中采用的经验公式而已
赞一下 回复此楼
2楼2016-06-02 19:26:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浮生数梦

金虫 (正式写手)
ideality factor 指的是电池没有漏电时候的FF
赞一下 回复此楼
3楼2016-06-02 19:27:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

剑走天涯

铁杆木虫 (著名写手)
引用回帖:
2楼: Originally posted by 浮生数梦 at 2016-06-02 19:26:40
第一个图没看懂
第二个图看着IV特性很差，没有pn结的特性
可以确定的是你们电池漏电很严重
测出来的串联电阻很大可能是测试系统的电阻过大也可能是电池本身接触很差
你们测IV至少弄个标准的二极管看看系统能不能 ...

同行啊，阁下做啥电池的？

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-06-02 23:27:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuverson

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 剑走天涯 at 2016-06-02 23:27:28
同行啊，阁下做啥电池的？
...

Graphene-mos2的电池的。
赞一下 回复此楼
5楼2016-06-03 06:02:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

剑走天涯

铁杆木虫 (著名写手)
我是做染料敏化电池的

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-06-03 23:24:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浮生数梦

金虫 (正式写手)
引用回帖:
4楼: Originally posted by 剑走天涯 at 2016-06-02 23:27:28
同行啊，阁下做啥电池的？
...

最最苦逼的硅基电池。。
赞一下 回复此楼
7楼2016-06-08 17:07:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

剑走天涯

铁杆木虫 (著名写手)
引用回帖:
7楼: Originally posted by 浮生数梦 at 2016-06-08 17:07:52
最最苦逼的硅基电池。。...

都是巨坑，淡定，少年

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-06-08 22:54:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanll173

金虫 (著名写手)
引用回帖:
2楼: Originally posted by 浮生数梦 at 2016-06-02 19:26:40
第一个图没看懂
第二个图看着IV特性很差，没有pn结的特性
可以确定的是你们电池漏电很严重
测出来的串联电阻很大可能是测试系统的电阻过大也可能是电池本身接触很差
你们测IV至少弄个标准的二极管看看系统能不能 ...

请问一般电池的暗态S曲线怎么求理想因子
赞一下 回复此楼
9楼2018-06-01 13:58:32
