应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 马氏体 加热时候的相变问题
211/3返回列表123下一页
查看: 2422  |  回复: 20
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

syhwawa

新虫 (初入文坛)

[求助] 马氏体 加热时候的相变问题 已有2人参与

材料是弹簧钢60Si2MnA和硼钢22MnB5, 900度 保温5分钟加热试件后 水淬得到马氏体。

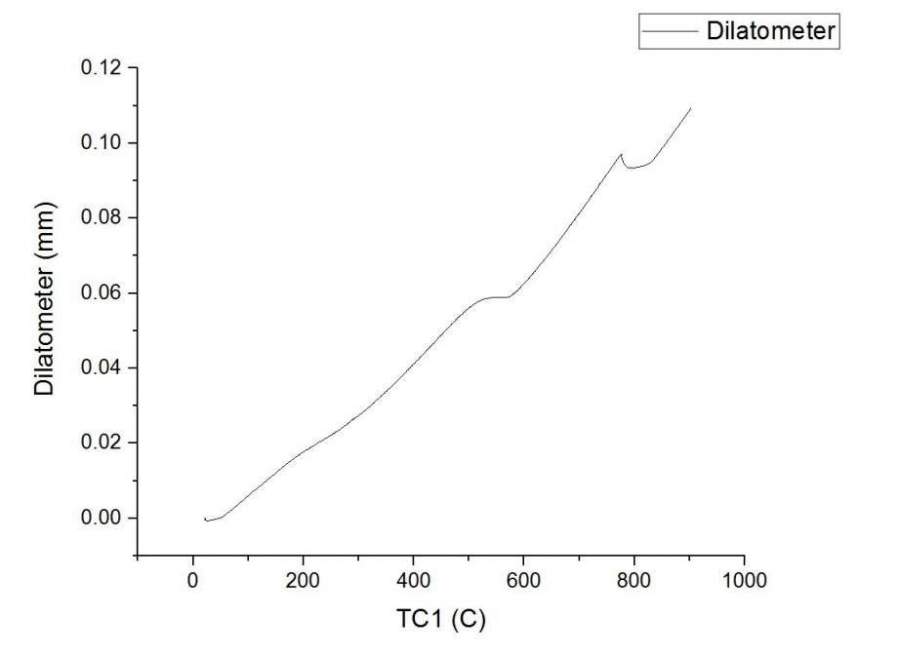

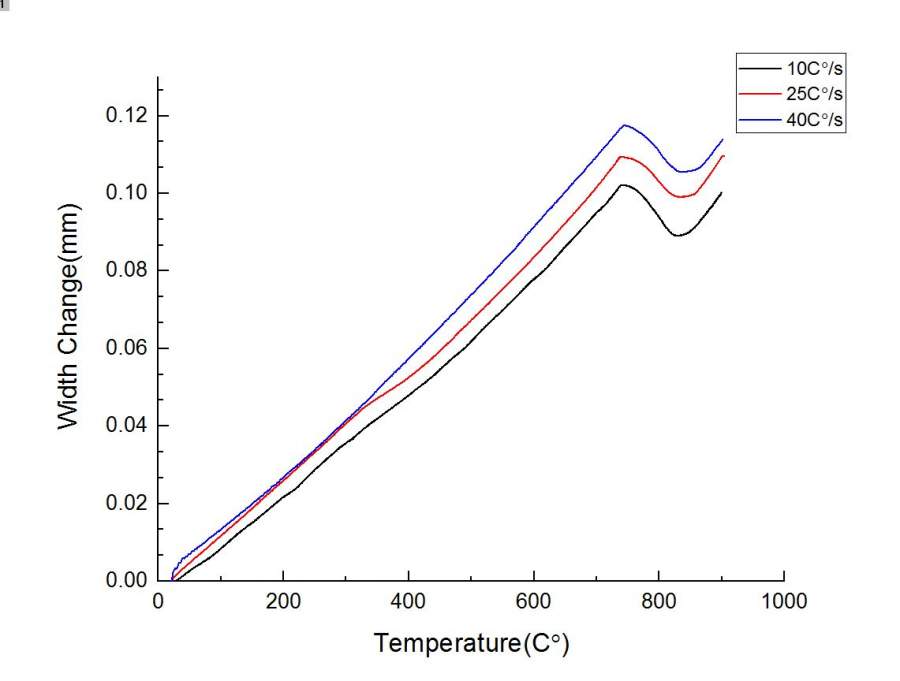

然后在Gleeble 3800中用膨胀计测量加热时候膨胀量的变化来确定加热时候的相变。 但同样都是马氏体，弹簧钢在500C°左右 膨胀量有一个明显的变化， 如图1，硼钢并没有， 如图2。有人能解答一下吗？或者有什么方法能确定500度左右发生了什么？ 谢谢！

马氏体 加热时候的相变问题


马氏体 加热时候的相变问题-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-05-30 06:34:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

kissego100

铜虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by syhwawa at 2016-05-30 07:55:40
那请问一下为什么只有一种材料当中晶格畸变恢复了呢？晶格畸变是因为组织发生了变化吗？...

你说只有一种回复了。随温度升高，这里有材料膨胀体积增大和晶格回复体积减小两个过程。，
你怎么确定只有一种晶格畸变回复了呢？
可能是都回复了，但是由于上述两种因素的补偿作用，不显示而已，
赞一下(1人) 回复此楼
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
5楼2016-05-30 17:52:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)

【答案】应助回帖

1        100~250℃低温回火        回火马氏体        比容下降，硬度提高，韧性好，应力减小        过饱和碳析出，残奥分解
2        250~400℃温回火        回火屈氏体
中温回火烧伤        比容下降，硬度降低，韧性增大，应力减小        过饱和碳的扩散，马氏体分解
3        400~Ac1℃高温回火        回火索氏体
高温回火烧伤        比容下降，硬度降低，韧性增大，应力减小        过饱和碳的扩散
4        Ac1以上慢冷        退火组织        比容下降，硬度降低，韧性增大，应力减小        再结晶
5        Ac1以上冷却        二次淬火马氏体组织        比容增大，硬度提高，韧性下降，应力增大        二次淬火
赞一下(1人) 回复此楼
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
8楼2016-05-30 19:02:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

60Si2MnA弹簧钢的含碳量是硼钢22MnB5含碳量的接近3倍，一个是低碳钢，一个接近高碳钢下限。
赞一下(1人) 回复此楼
稀里糊涂是最高境界
14楼2016-05-31 00:12:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

kissego100

铜虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
马氏体淬火后，晶格畸变，发生膨胀。
高温回火时，晶格畸变回复，体积减小。
赞一下 回复此楼
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
2楼2016-05-30 07:51:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

syhwawa

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by kissego100 at 2016-05-30 07:51:03
马氏体淬火后，晶格畸变，发生膨胀。
高温回火时，晶格畸变回复，体积减小。

那请问一下为什么只有一种材料当中晶格畸变恢复了呢？晶格畸变是因为组织发生了变化吗？
赞一下 回复此楼
3楼2016-05-30 07:55:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)
引用回帖:
3楼: Originally posted by syhwawa at 2016-05-30 07:55:40
那请问一下为什么只有一种材料当中晶格畸变恢复了呢？晶格畸变是因为组织发生了变化吗？...

这里的晶格畸变，是因为马氏体淬火过程中由奥氏体到马氏体转变时，发生相变导致的。
赞一下 回复此楼
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
4楼2016-05-30 17:48:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

syhwawa

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by kissego100 at 2016-05-30 17:52:28
你说只有一种回复了。随温度升高，这里有材料膨胀体积增大和晶格回复体积减小两个过程。，
你怎么确定只有一种晶格畸变回复了呢？
可能是都回复了，但是由于上述两种因素的补偿作用，不显示而已，...

谢谢解答，那在加热过程中晶格回复的这个过程具体是因为那种相变能确定吗？ 比如说是因为马氏体的分解，还是残余奥氏体的分解？我查阅了下资料，在这个阶段铁素体基体和Fe3C会形成回火托氏体。是因为这个所以畸变回复了吗？
赞一下 回复此楼
6楼2016-05-30 18:33:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)
引用回帖:
6楼: Originally posted by syhwawa at 2016-05-30 18:33:48
谢谢解答，那在加热过程中晶格回复的这个过程具体是因为那种相变能确定吗？ 比如说是因为马氏体的分解，还是残余奥氏体的分解？我查阅了下资料，在这个阶段铁素体基体和Fe3C会形成回火托氏体。是因为这个所以畸变回 ...

是的，回火过程中随着温度的变化，会造成马氏体改变成托氏体、索氏体，你看磨削烧伤原理就知道了。
赞一下 回复此楼
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
7楼2016-05-30 18:55:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

syhwawa

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by kissego100 at 2016-05-30 19:02:29
1        100~250℃低温回火        回火马氏体        比容下降，硬度提高，韧性好，应力减小        过饱和碳析出，残奥分解
2        250~400℃温回火        回火屈氏体
中温回火烧伤        比容下降，硬度降低，韧性增大，应力减小        过饱和碳的扩散，马氏体分解 ...

太感谢了，那根据您的经验，有什么办法能确定在500C°的时候到底是发生了什么相变才导致晶格的畸变回复了呢？
赞一下 回复此楼
9楼2016-05-30 20:13:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)
引用回帖:
9楼: Originally posted by syhwawa at 2016-05-30 20:13:08
太感谢了，那根据您的经验，有什么办法能确定在500C°的时候到底是发生了什么相变才导致晶格的畸变回复了呢？...

这个你要观察变化后的金相组织来确定。
赞一下 回复此楼
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
10楼2016-05-30 20:28:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 syhwawa 的主题更新
211/3返回列表123下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
