[求助] 关于锂电池的EIS图谱分析求助。 已有1人参与

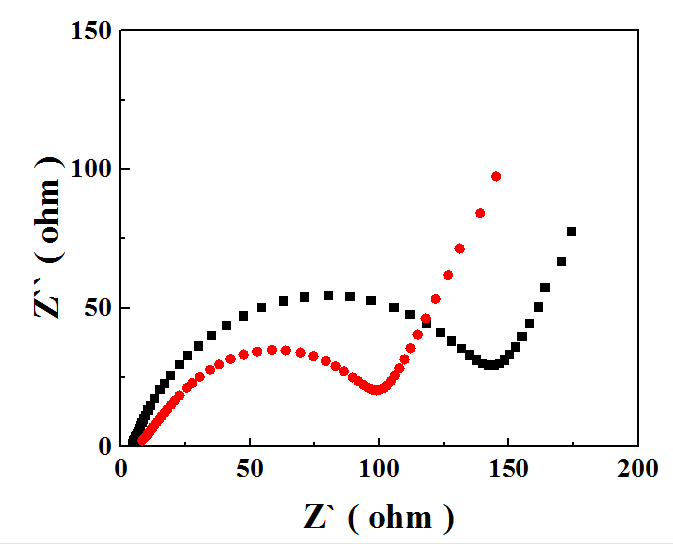

我是研一新虫。刚刚接触锂电池。测了电池的EIS（用CHI660D电化学工作站测的），附EIS图谱，请问，这个图谱表达了什么信息？应该从什么角度、从哪儿下手去分析？另外，与之相对应的等效电路应该怎么画？画等效电路的方法原理是什么啊？小白求助各位大神~

关于锂电池的EIS图谱分析求助。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-05-29 16:52:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wy9071

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
louderbe: 金币+1 2016-06-02 11:05:08
嘿卡布奇诺: 金币+5 2016-07-02 10:22:56
EIS图最直观的就是图中高频区的半圆，反应的是传荷阻抗，低频区的直线反映扩散阻抗，对应的是电极极化和浓差极化，这个是首先要明确的。一般来说传荷阻抗小的对应电极极化越弱，电化学反应越容易发生，拟合电路的话Z_view能做，可以去找下教程

发自小木虫IOS客户端
赞一下(2人) 回复此楼
2楼2016-05-30 08:20:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zqllove2015

新虫 (小有名气)
同求，也刚接触，画出来的图相似不会分析呢。

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-05-30 08:29:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

嘿卡布奇诺

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by wy9071 at 2016-05-30 08:20:17
EIS图最直观的就是图中高频区的半圆，反应的是传荷阻抗，低频区的直线反映扩散阻抗，对应的是电极极化和浓差极化，这个是首先要明确的。一般来说传荷阻抗小的对应电极极化越弱，电化学反应越容易发生，拟合电路的话 ...

高频区是指的在横轴靠近零点的区域么？
ZView这个软件我是有的，但是怎么根据这个图画出与之对应的等效电路呢？
图中这个是已有的电路图，跟我的曲线拟合不了。与我的曲线对应不上。我看过一些教程，没看到详细说怎么根据曲线话等效电路的。都说不通的曲线对应着不同的等效电路。我的问题就在这儿，怎么根据我的EIS曲线得出等效电路。求大神教我！
关于锂电池的EIS图谱分析求助。-1
赞一下 回复此楼
4楼2016-05-30 13:14:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanxing369

铜虫 (小有名气)
R（R CEP）W等效电路

发自小木虫Android客户端
赞一下 回复此楼
新手上路...
5楼2016-06-02 04:39:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanxing369

铜虫 (小有名气)
你这曲线基本可以按照一个rc回路拟合，足以说明问题。不过你注意下红色曲线高频端已经可以看出另一个rc回路的影子了。。。

发自小木虫Android客户端
赞一下 回复此楼
新手上路...
6楼2016-06-02 04:42:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanxing369

铜虫 (小有名气)
如果你测试的是14毫米左右直径的电极片的半电池，可以认定这部分阻抗为研究电极的传质阻抗。。。

发自小木虫Android客户端
赞一下 回复此楼
新手上路...
7楼2016-06-02 04:43:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanxing369

铜虫 (小有名气)
提个不成熟的小建议。。。纵坐标为-Z‘’

发自小木虫Android客户端
赞一下 回复此楼
新手上路...
8楼2016-06-02 04:45:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

弹吉他的猫儿

新虫 (小有名气)
引用回帖:
8楼: Originally posted by hanxing369 at 2016-06-02 04:45:51
提个不成熟的小建议。。。纵坐标为-Z‘’

不知还在么，为什么要改成-Z能否给解释下啊
赞一下 回复此楼
9楼2017-11-23 16:49:46
