[求助] 冲裁断面分析 已有2人参与

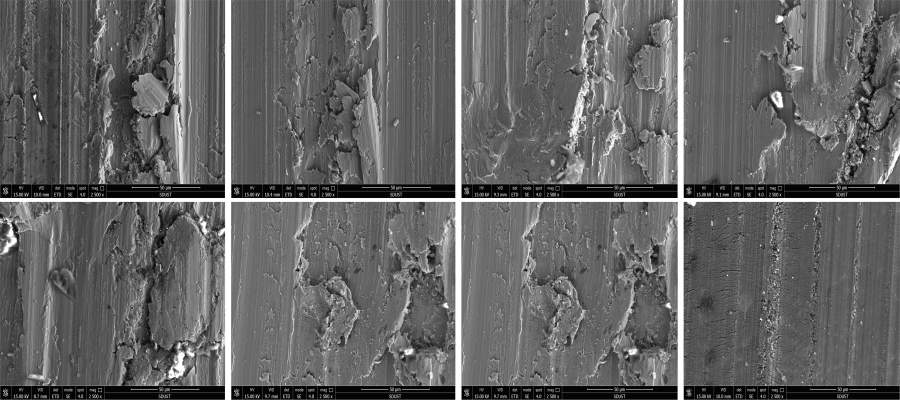

试样为硼钢B1500HS，将试样加热到900度，保温10min，然后在冷到450-800度（间隔为50度）进行冲裁，图1为扫描电镜图片，为整个断面形貌，放大为150X；图2为光亮带区域，放大倍数为2500X，请分析一下断面形貌。还有图1中的白色东西是什么？

冲裁断面分析
1


冲裁断面分析-1
2@wacky1980
回复此楼

» 猜你喜欢
1楼 2016-05-29 15:59:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a101087

新虫 (正式写手)
图1和图2上面一排为450度到800度，下面一排为650度到800度
赞一下 回复此楼
2楼2016-05-29 16:00:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
圆形截面受剪切力变形并且最后发生断裂。此过程中前半部分发生剪切变形时，其断口形貌是纯剪切断裂，表面光滑；后半部分对应于在外加载荷作用下裂纹尖端自发扩展并发生断裂，此过程的变形是三向拉应力状态的拉断，因此断口形貌粗糙不平。温度越高，材料的塑性和韧性一般会越好，因此发生裂纹扩展的时机会越晚，从而使剪切断裂的面积越多，拉伸断裂的面积越少。至于白色的物质是些什么物质，建议可用能谱线先分析一下。
赞一下(1人) 回复此楼
3楼2016-05-29 18:48:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sourbing

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
没清洗掉的脏东西！
赞一下 回复此楼
4楼2016-05-30 08:45:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a101087

新虫 (正式写手)
引用回帖:
3楼: Originally posted by peterflyer at 2016-05-29 18:48:10
圆形截面受剪切力变形并且最后发生断裂。此过程中前半部分发生剪切变形时，其断口形貌是纯剪切断裂，表面光滑；后半部分对应于在外加载荷作用下裂纹尖端自发扩展并发生断裂，此过程的变形是三向拉应力状态的拉断，因 ...

前半部分是脆断吗？

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-06-01 19:09:58
