大虾帮帮忙：图形位置变了，为什么fluent计算产生特大变化
|
|

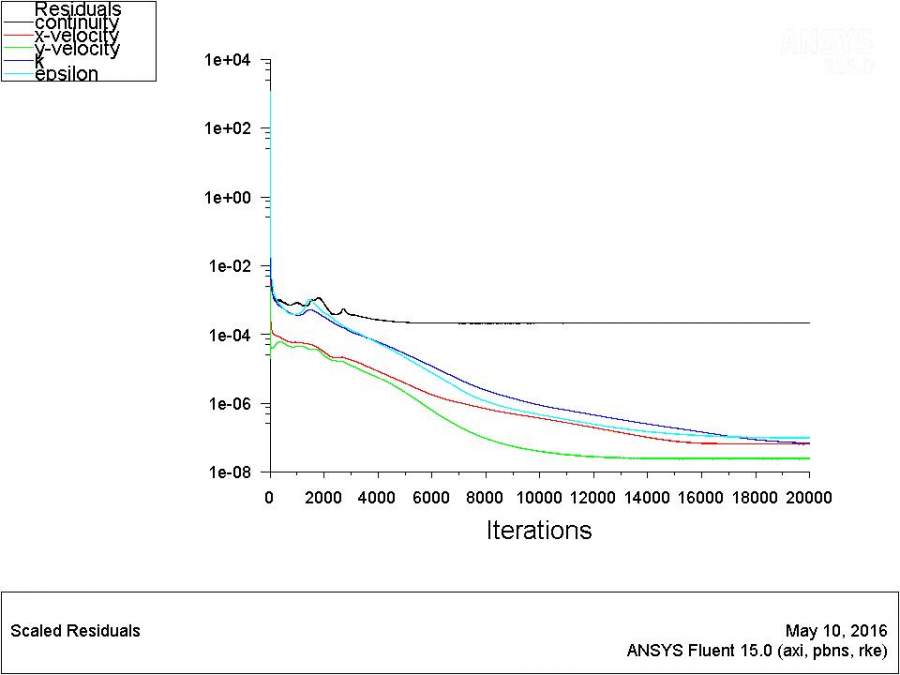

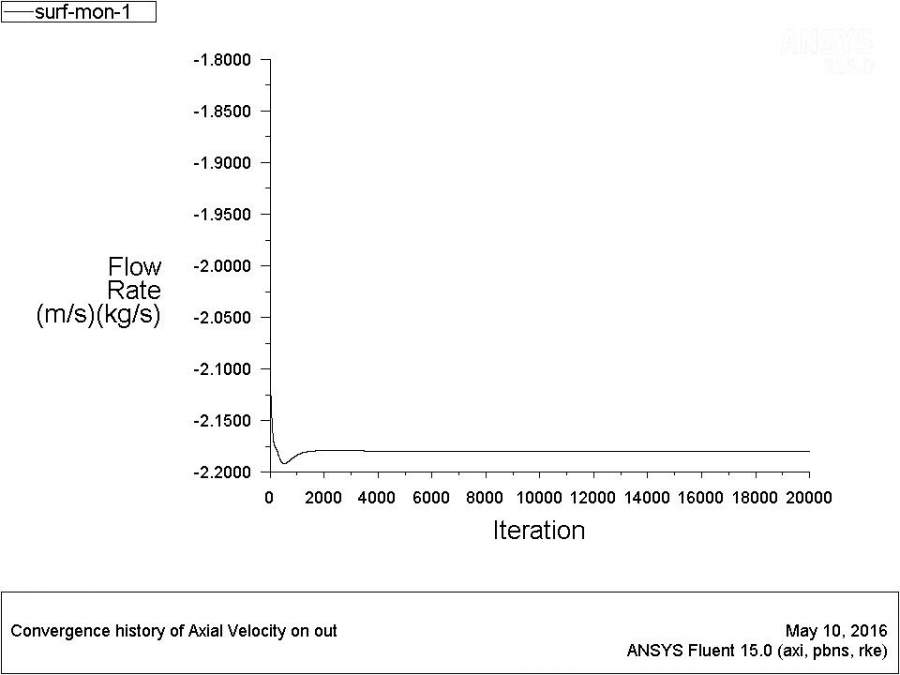

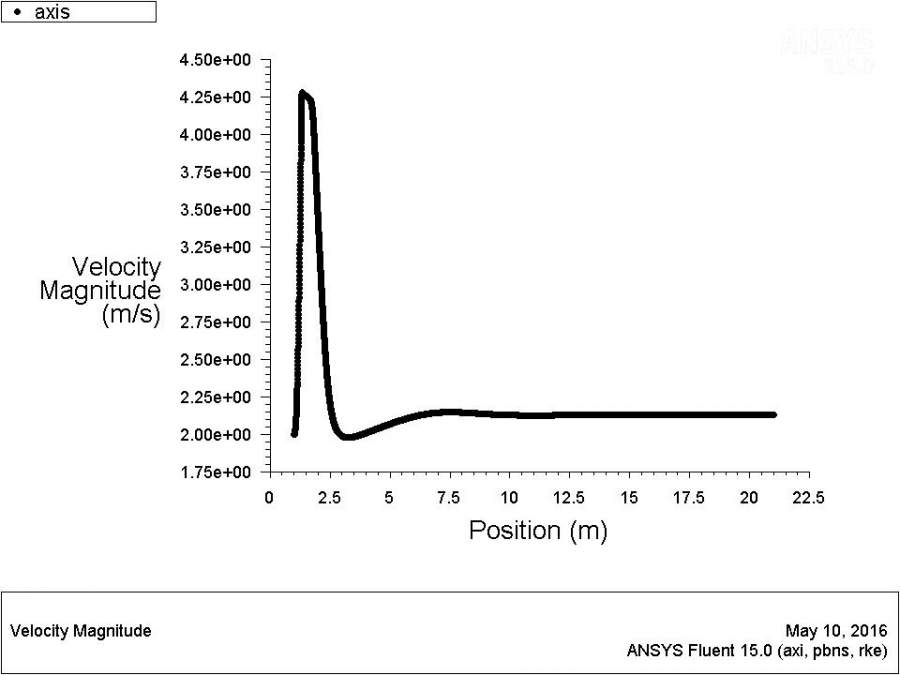

如题，在二维轴对称模型中，我把一个图形基点设在（0,0）和（1000,1000）（单位：mm），结果大不一样，不知道为什么。网格划分，fluent设置都是一模一样（速度进口，出口outflow，axis；k-e可实现模型，单精度算法，其余都是默认） 图如下为基点在（1000,1000）的图。 基点在（0,0）的图差异主要在： 1.波峰速度值是前者的两倍，曲线趋势是几乎一样的，波峰波谷的x相对坐标也不一样，波谷速度值也不一样； 2.convergence history里，基于（1000,1000）的是在-2.15附近，而基于（0,0）的是在-0.08附近，monitor是出口轴线速度，但是两者的曲线图上，出口轴线速度值又都是差不多2.15附近； 3.残差里的，基于（1000,1000）的continuity残差稳定在差不多0.001以下了，而基于（0,0）的是在0.01附近。 求大神解答！！   axial velocity.jpg  convergence.jpg  scaled residuals.jpg@wuming524 |
