[求助] 求助储罐内搅拌器的数值模拟相关问题

帮人咨询论坛里的大虫

我做的是三维储罐内搅拌器的数值模拟,利用滑移网格实现搅拌器部分的转动。但是看模拟结果,转动部分和静止部分连接处的数值传递误差很大,导致三维模拟出来的结果与二维相差很大,流速小了很多。通过加密转动部分周边的网格,流速可以稍微大一点,但是基本变化不大。不知道是否只是网格的问题,求好的解决办法~~

二维网格

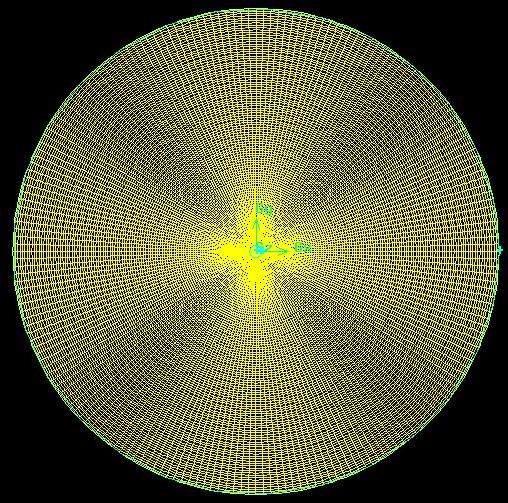

(1)整体
求助储罐内搅拌器的数值模拟相关问题

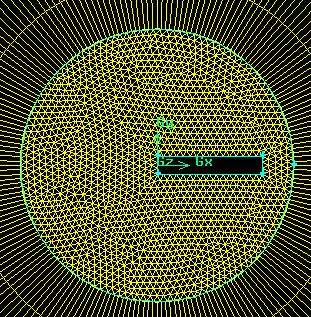

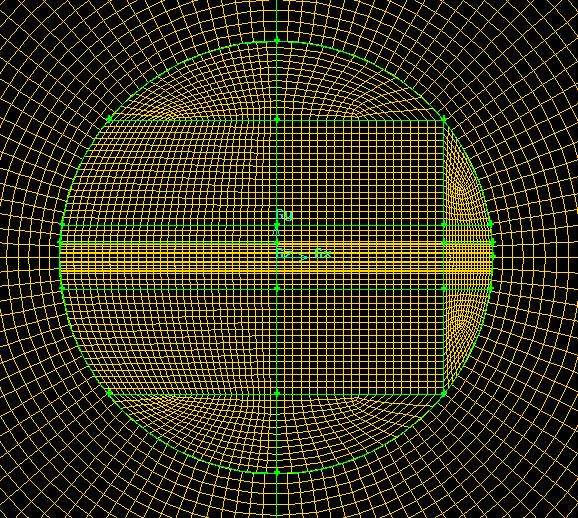

(2)interface局部
求助储罐内搅拌器的数值模拟相关问题-1

三维网格(60万网格)

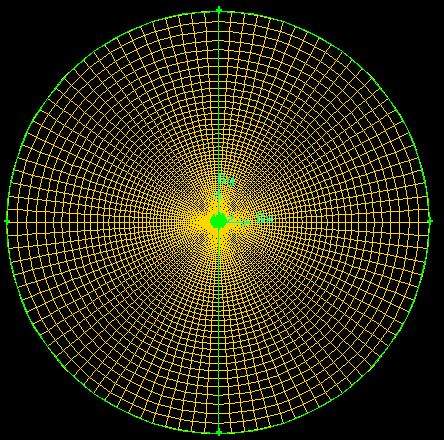

(1)整体
求助储罐内搅拌器的数值模拟相关问题-2

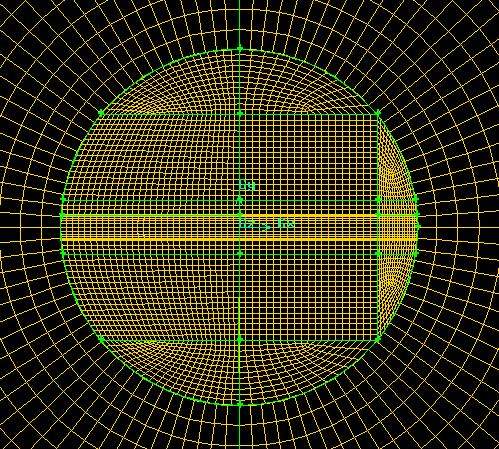

(2)interface局部
求助储罐内搅拌器的数值模拟相关问题-3

三维网格加密(80万)

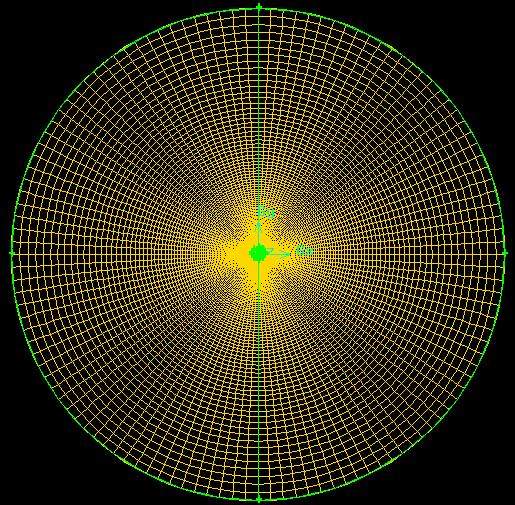

(1)        整体
求助储罐内搅拌器的数值模拟相关问题-4

(2)interface局部
求助储罐内搅拌器的数值模拟相关问题-5

相同旋转速度和喷射速度下,二维和三维模拟结果:

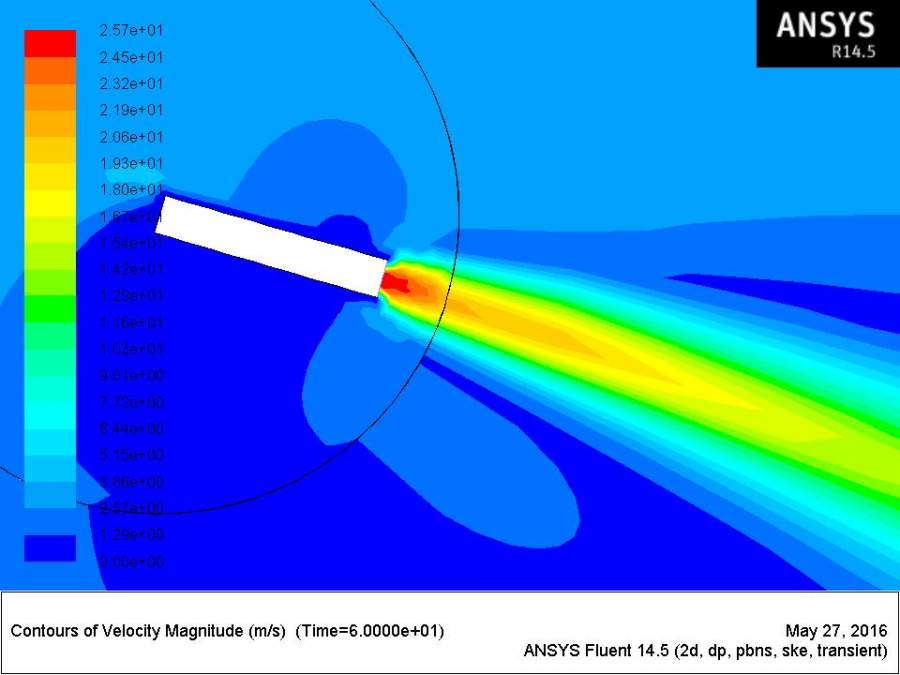

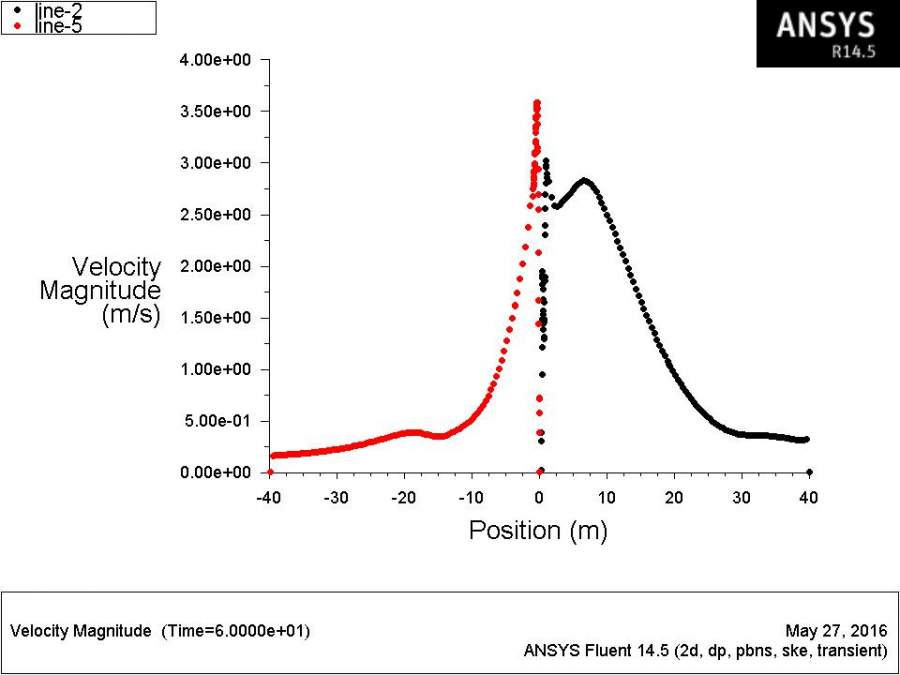

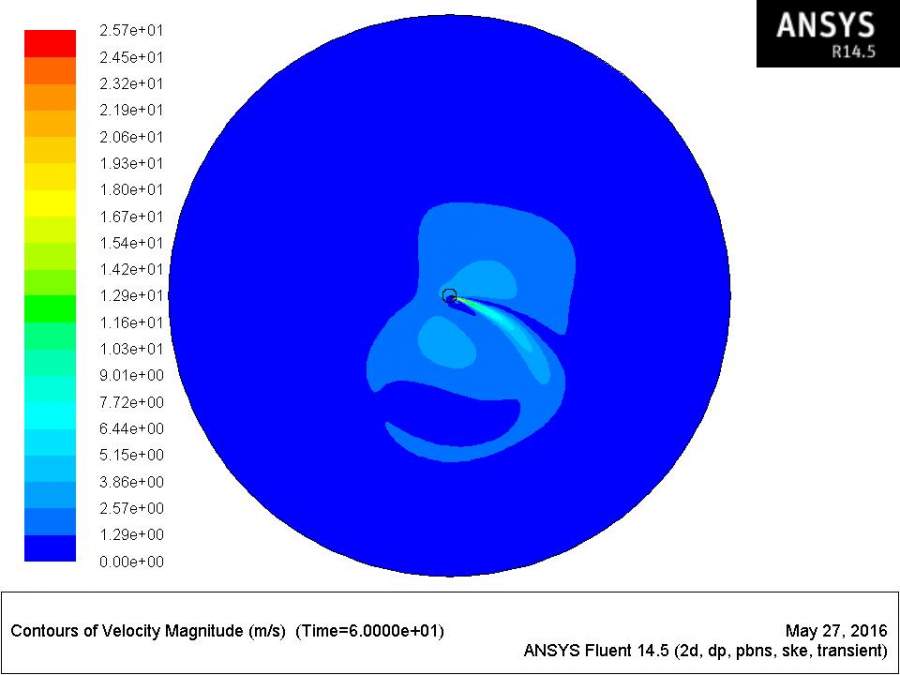

二维结果(流速):
求助储罐内搅拌器的数值模拟相关问题-6

求助储罐内搅拌器的数值模拟相关问题-7

求助储罐内搅拌器的数值模拟相关问题-8

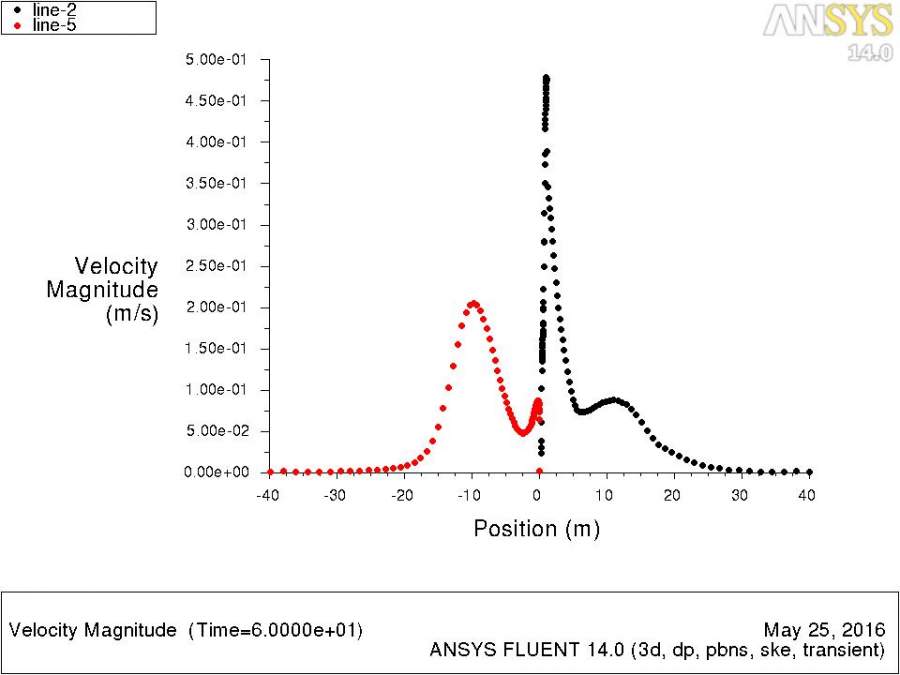

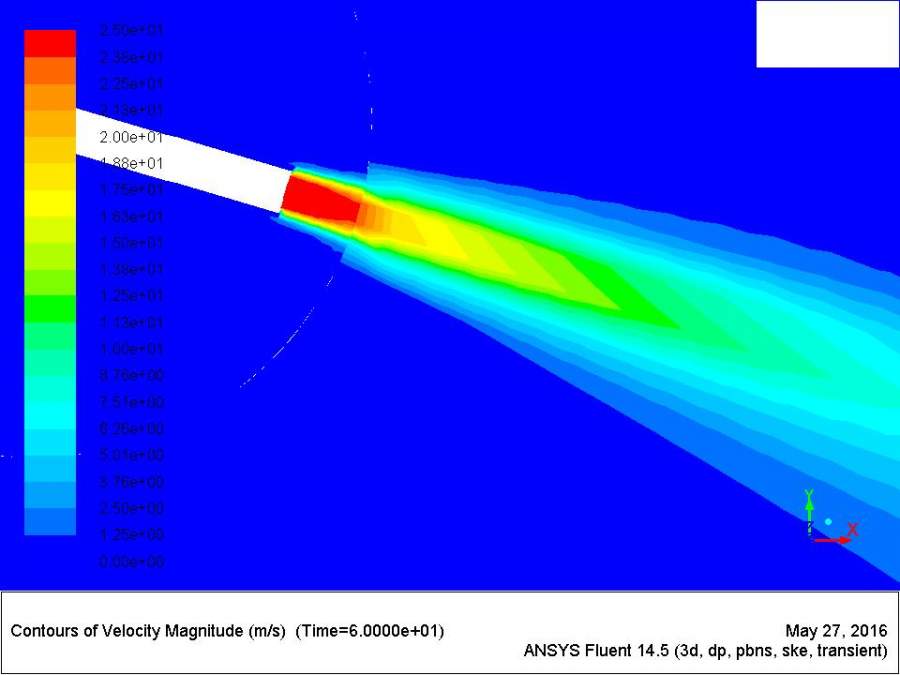

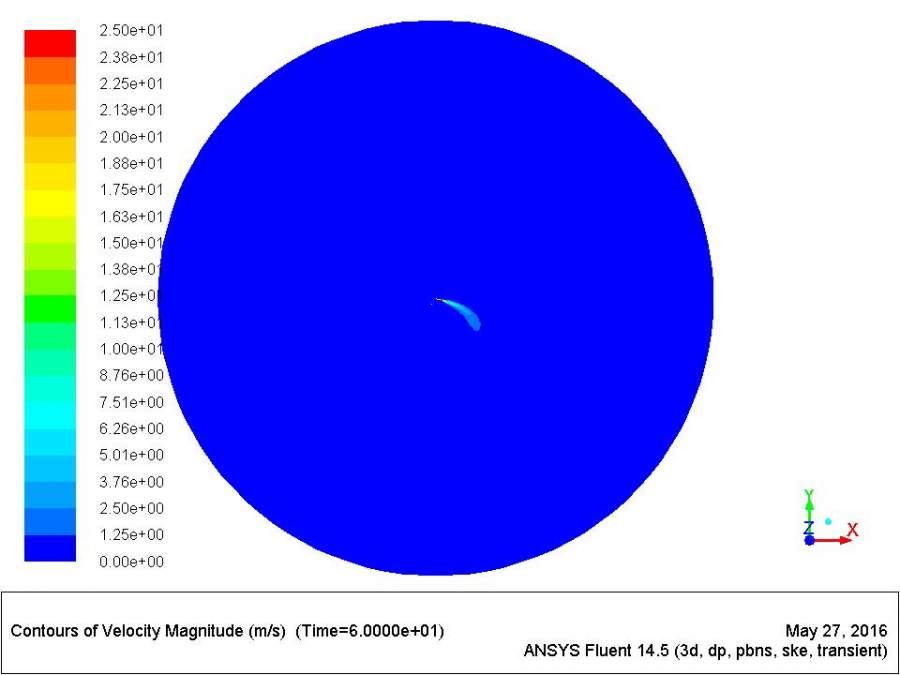

三维结果(流速)
求助储罐内搅拌器的数值模拟相关问题-9

求助储罐内搅拌器的数值模拟相关问题-10

求助储罐内搅拌器的数值模拟相关问题-11

求助储罐内搅拌器的数值模拟相关问题-12
回复此楼
思考之后努力
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

_youcai_

金虫 (小有名气)

你二维的喷射和三维设的一样的么?

发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

2楼2016-05-28 11:27:59
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)

送红花一朵
引用回帖:
2楼: Originally posted by _youcai_ at 2016-05-28 11:27:59
你二维的喷射和三维设的一样的么?

一样啊,相同的喷射速度和旋转速度,相同的算法、边界和初始条件设置,但是结果差得很多,相同位置的流速能差10倍,是不是三维模型网格的问题啊?


【可以选择“应助回帖”,我才可以给金币的】
思考之后努力
3楼2016-05-29 15:24:42
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

_youcai_

金虫 (小有名气)

我认为你的喷射速度设置可能有问题,喷射速度一样的话,二维的是单位厚度,而三维的话,应该是有厚度!

发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

4楼2016-06-02 15:28:16
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)

送红花一朵
引用回帖:
4楼: Originally posted by _youcai_ at 2016-06-02 15:28:16
我认为你的喷射速度设置可能有问题,喷射速度一样的话,二维的是单位厚度,而三维的话,应该是有厚度!

是呀,二维喷射出口是一条直线,而三维喷射出口是一个圆面,但是设置的都是25m/s,描述的是同一个物理问题呀…这会导致计算结果差这么多?
思考之后努力
5楼2016-06-03 09:57:59
