应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 成型加工 » 为什么的我EPDM用复合硫化体系后性能大降
101/1返回列表
查看: 1515  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

高材Felix

新虫 (小有名气)

[求助] 为什么的我EPDM用复合硫化体系后性能大降 已有2人参与

为什么的我EPDM用DCP硫化后加TAIC和HVA-2后力学性能降低了很多，伸长率增加了很多，DCP2.5份，TAIC和HVA-2是1~2份，还加了1份TMTD，强度比只用2.5份DCP下降了将近一半，伸长率提高了200~300%左右。复合硫化体系的话强度不应该增加吗？
回复此楼

» 收录本帖的淘帖专辑推荐

橡胶加工与应用

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-05-25 18:56:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南京的李工

禁言 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
欠硫了。一切事实说话。有时复合硫化体系彼此有干扰。
赞一下 回复此楼
2楼2016-05-25 21:39:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

高材Felix

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 南京的李工 at 2016-05-25 21:39:34
欠硫了。一切事实说话。有时复合硫化体系彼此有干扰。

那我这个体系干扰吗？我看别人用的还是挺多的，我硫化时间是t90的两倍了，t90大概7~8min，我硫化是12Mpa下15min，还欠硫是要硫化20min？
赞一下 回复此楼
3楼2016-05-25 21:58:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

facemore123

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
高材Felix(无视军团代发): 金币+2, 欢迎来高分子交流 2016-06-13 14:50:35
建议把15分钟和25分钟及35分钟的硫化都做了，看下性能是否有变化，来确定是工艺条件还是混合硫化体系的问题？
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

高材Felix
行者思途
4楼2016-05-26 08:34:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

高材Felix

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 南京的李工 at 2016-05-25 21:39:34
欠硫了。一切事实说话。有时复合硫化体系彼此有干扰。

而且我测硫化曲线的时候扭矩值也好小，只加DCP1.9，复合硫化1.3
赞一下 回复此楼
5楼2016-05-27 13:18:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

高材Felix

新虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by facemore123 at 2016-05-26 08:34:41
建议把15分钟和25分钟及35分钟的硫化都做了，看下性能是否有变化，来确定是工艺条件还是混合硫化体系的问题？

我测硫化曲线发现7分钟达到正硫化，但是到30分钟曲线基本是直线没变化，是不是说我要硫化长一点，不能用t90

发自小木虫IOS客户端
赞一下 回复此楼
6楼2016-05-27 21:54:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

高材Felix

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 南京的李工 at 2016-05-25 21:39:34
欠硫了。一切事实说话。有时复合硫化体系彼此有干扰。

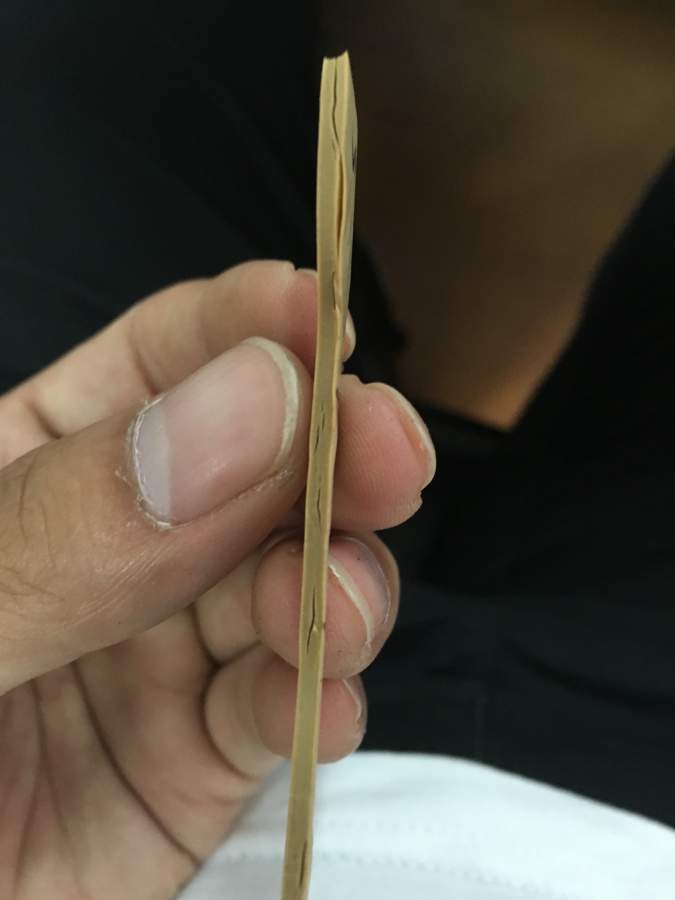

我压板出来中间有裂缝，而且我延长了硫化时间测试感觉性能没有什么变化，会是我这个配方的TT多了吗？还是怎么的，求助。
为什么的我EPDM用复合硫化体系后性能大降
赞一下 回复此楼
7楼2016-06-12 22:48:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南京的李工

禁言 (文坛精英)

【答案】应助回帖

★ ★
高材Felix(无视军团代发): 金币+2, 欢迎来高分子交流 2016-06-13 14:50:52
引用回帖:
7楼: Originally posted by 高材Felix at 2016-06-12 22:48:12
我压板出来中间有裂缝，而且我延长了硫化时间测试感觉性能没有什么变化，会是我这个配方的TT多了吗？还是怎么的，求助。

...

可能的原因
1过硫
2混炼胶门尼高，出片时压不实。
赞一下 回复此楼
8楼2016-06-13 08:51:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南京的李工

禁言 (文坛精英)

【答案】应助回帖

或出片时已经快焦烧了。
赞一下 回复此楼
9楼2016-06-13 08:52:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

高材Felix

新虫 (小有名气)
引用回帖:
9楼: Originally posted by 南京的李工 at 2016-06-13 08:52:20
或出片时已经快焦烧了。

那该怎么调整配方或者工艺
赞一下 回复此楼
10楼2016-06-13 12:02:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 高材Felix 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 材料工程085601，270求调剂 +23 @ASDF1234 2026-04-08 24/1200 2026-04-09 04:27 by 孙小小12457
[考研] 070300化学279求调剂 +13 哈哈哈^_^ 2026-04-08 13/650 2026-04-08 22:29 by belle15
[考研] 0703化学调剂 348分 +14 唉我超真没招了 2026-04-06 15/750 2026-04-08 19:16 by 我减肥1
[考研] 一志愿南京航空航天大学 材料与化工329分求调剂 +11 Mr. Z 2026-04-05 12/600 2026-04-08 16:15 by luoyongfeng
[考研] 求调剂 +28 111623 2026-04-04 33/1650 2026-04-08 09:24 by 泽润东方
[考研] 一志愿南科大生物学297分，求调剂推荐 +8 Y-yyusx 2026-04-06 9/450 2026-04-07 19:38 by biomichael
[考研] 306求调剂 +3 15287505595 2026-04-03 3/150 2026-04-07 18:08 by 蓝云思雨
[考研] 生物工程求调剂 +13 喜欢还是不甘心 2026-04-05 13/650 2026-04-07 16:55 by Ecowxq666！
[考研] 生物调剂 +5 橙子橙子橙子啊 2026-04-05 9/450 2026-04-07 15:31 by 上岸快快
[考研] 材料调剂 +5 小刘同学吖吖 2026-04-06 5/250 2026-04-06 18:34 by sherry_1901
[考研] 机械专硕274求调剂，不挑专业学校 +6 泛泛2333 2026-04-05 8/400 2026-04-06 18:06 by 泛泛2333
[考研] 材料与化工371求调剂 +14 陪琳看海 2026-04-04 15/750 2026-04-06 06:59 by houyaoxu
[考研] 工科08-机械专硕-求调剂 +3 雷欧飞踢 2026-04-02 3/150 2026-04-05 18:49 by 蓝云思雨
[考研] 329求调剂 +17 miaodesi 2026-04-02 20/1000 2026-04-05 18:33 by 蓝云思雨
[考研] 326求调剂 +3 顾若浮生 2026-04-05 3/150 2026-04-05 18:32 by 蓝云思雨
[考研] 348求调剂 +6 wukira 2026-04-04 6/300 2026-04-05 18:11 by 猪会飞
[考研] 286求调剂 +3 草木不言 2026-04-04 3/150 2026-04-04 22:40 by lbsjt
[考研] 321求调剂 +13 认真求上学 2026-04-02 13/650 2026-04-04 18:23 by macy2011
[考研] 285求调剂 +5 AZMK 2026-04-03 8/400 2026-04-03 18:17 by AZMK
[考研] 085501一志愿天工大，机械专硕求调剂，跨材料 +3 33上 2026-04-03 3/150 2026-04-03 14:08 by 1753564080
信息提示
关闭
请填处理意见
关闭
