| 查看: 627 | 回复: 0 | ||
[求助]
有序介孔TiO2合成
|
|

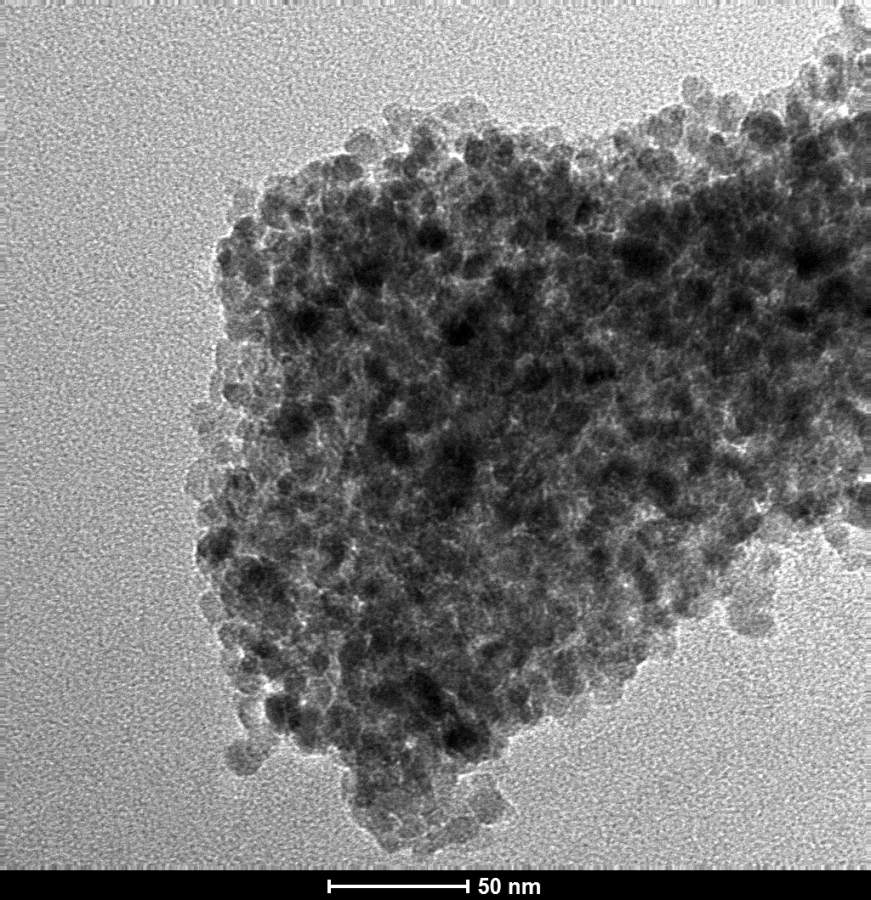

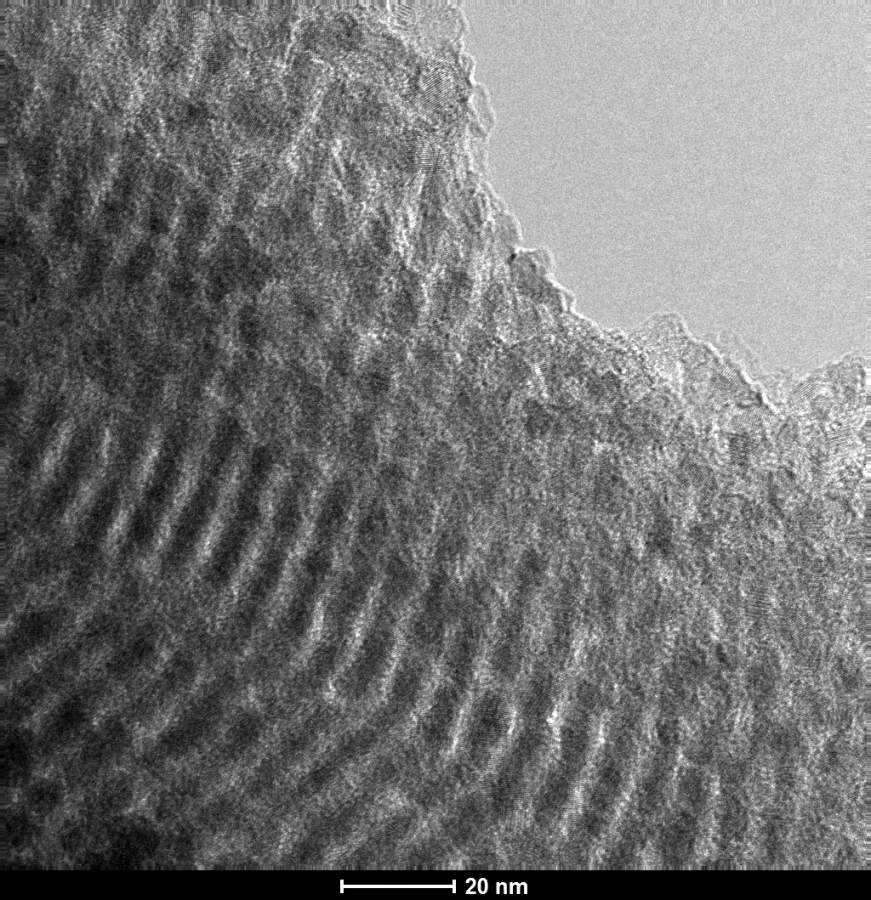

各位专家请教了，我按照赵东元院士课题组的方法制备有序的介孔TiO2，参考文献：Synthesis of Highly Stable and Crystalline Mesoporous Anatase by Using a Simple Surfactant Sulfuric Acid Carbonization Method，Chem. Eur. J. 2010, 16, 9977 – 9981。 文献中说是在40度，50-60%相对湿度的条件下，用溶剂蒸发诱导法，我采用的是恒温恒湿箱控制，温度40度，湿度50%RH，条件和文献一致 问题是：样品在550度N2气氛焙烧后，可以得到比较规整的孔道结构（TEM），但是再经过450度空气气氛焙烧后，介孔孔道消失，感觉就像是很多纳米粒子堆积起来的大颗粒（TEM），升温速率都为1度/min。 而XRD测试，在0.8度左右出现衍射峰，和文献上相符！ 请大家指点一下，这可能是什么原因造成的？  550度N2气氛焙烧后，TiO2-C材料  再经过450度空气气氛焙烧后，TiO2材料  XRD.png |
回复此楼» 猜你喜欢
312求调剂
已经有7人回复
-
化学工程321分求调剂
已经有16人回复
-
280求调剂
已经有3人回复
-
266求调剂
已经有7人回复
-
工科材料085601 279求调剂
已经有5人回复
-
环境工程调剂
已经有8人回复
-
302求调剂
已经有9人回复
-
297求调剂
已经有4人回复
-
298-一志愿中国农业大学-求调剂
已经有4人回复
-
焦虑
已经有10人回复
» 本主题相关商家推荐: (我也要在这里推广)
