[求助] 这张图怎么理解 已有1人参与

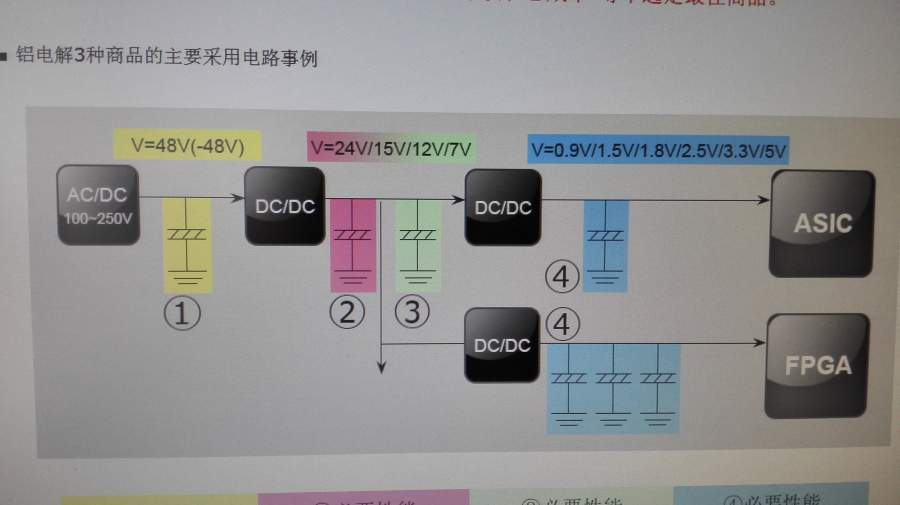

没学过电工学，这张图要怎么理解？

这张图怎么理解
回复此楼

» 猜你喜欢
1楼 2016-05-23 09:02:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sitp_710

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
1是电源变换的第一级（交流-直流），这里的电解电容主要用作储能和平滑滤波，是不可替代和缺失的，往往容值都比较大，常常在数百uF以上，甚至数千uF；
2是直流降压后的储能电容，容值和电压都开始下降，为能量分路做准备。
3应该是直流变换器的输入电容吧，也是储能的作用
4是单板主要芯片的储能电容，电解电容也是必不可少的，容值都在数十到数百uF，包括钽电容，以提供FPGA或ASCI的电流动态要求。
