[求助] 碳材料超电容恒电流充放电曲线不是三角形 已有6人参与

求超电容大神！
我做的改性石墨烯和碳管的材料，测超电容性能，电解液为2 M氢氧化钾，1 A/g的电流下恒电流充放电曲线不是对称三角形，是我电压选取的范围有问题吗？我这个是根据CV曲线选取的。
PS：为什么别人测的都是300 多F/g，而我测的只有不到100 F/g （5 mV/s）。。。难道是我的测试方法有问题？我是把复合膜贴到泡沫镍上，然后用压片机10 MPa压一下。。还是我做的材料真的这么low。。。。

碳材料超电容恒电流充放电曲线不是三角形
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-05-22 21:34:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

hanss

金虫 (小有名气)
★ ★
送红花一朵
langzhizhou: 金币+2 2016-05-28 23:51:24
langzhizhou: 回帖置顶 2016-05-28 23:51:26
引用回帖:
32楼: Originally posted by seuseasoar at 2016-05-28 10:38:37
一般而言，活性物质越小计算出来的值偏大。具体的自己可以试试，结合文献。2-10 mg都可试试。...

非常感谢！
我仔细看了我的条件，发现是活性物质太少，我测的时候用的量是0.5 mg，而本身做的复合材料的性能也很差，我用低电流测了一下泡沫镍的，基本一样，所以这个奇葩的曲线是泡沫镍的，原因找到了

PS：果然我做的材料很Low。。。。。
碳材料超电容恒电流充放电曲线不是三角形-1
赞一下 回复此楼
33楼2016-05-28 11:27:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

hawkingmhr

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
hanss: 金币+10, ★★★很有帮助 2016-05-24 09:18:44
个人感觉是你做的电极内阻太大，你实测内阻多少?内阻大，充电开始的时候电容器两端电压会瞬间增大，放电时电压也会快速下降，有一个瞬间电压差。
赞一下(3人) 回复此楼
努力学习，天天向上！
9楼2016-05-24 09:06:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjlbnsdmm

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
hanss: 金币+5, 感谢回帖 2016-05-23 10:17:06
多数应该是材料问题
赞一下(1人) 回复此楼
3楼2016-05-23 08:23:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rjr666

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
hanss: 金币+5, 感谢回帖 2016-05-24 09:15:17
1A/g的电流密度其实挺大的，一般0.1A/g会是比较对称的曲线，建议楼主可以做从小电流往大电流选取不同电流密度来试验。另外KOH我们这边一般是6mol/l，还有就是也可以做常规活性炭的做个参考，看看是否是材料问题还是工艺问题
赞一下(1人) 回复此楼
7楼2016-05-23 17:22:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (正式写手)
本帖仅楼主可见
赞一下

» 本帖已获得的红花（最新10朵）

hanss
31楼2016-05-27 22:42:50
已阅   申请ECEPI   回复此楼   编辑   查看我的主页
普通回帖

wk67574171

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
hanss: 金币+5, ★有帮助 2016-05-23 10:16:47
复合膜是用什么贴到泡沫镍上的啊，很可能是活物质与集流体之间粘的不够牢固，试试用压片机压上去
赞一下 回复此楼
2楼2016-05-23 08:02:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

olea

专家顾问 (著名写手)
电极怎么制备的？外充放电的电流多少？另外上个CV看看。
赞一下 回复此楼
4楼2016-05-23 08:58:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanss

金虫 (小有名气)
引用回帖:
2楼: Originally posted by wk67574171 at 2016-05-23 08:02:43
复合膜是用什么贴到泡沫镍上的啊，很可能是活物质与集流体之间粘的不够牢固，试试用压片机压上去

我就是用压片机压的
赞一下 回复此楼
5楼2016-05-23 10:16:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanss

金虫 (小有名气)
引用回帖:
4楼: Originally posted by olea at 2016-05-23 08:58:59
电极怎么制备的？外充放电的电流多少？另外上个CV看看。

电极是把复合膜贴在泡沫镍上，然后用压片机压。
这个是1 A/g的。
碳材料超电容恒电流充放电曲线不是三角形-2
赞一下 回复此楼
6楼2016-05-23 10:22:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

异缘1120

新虫 (初入文坛)
可能材料的内阻较大！

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-05-23 17:50:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanss

金虫 (小有名气)
引用回帖:
9楼: Originally posted by hawkingmhr at 2016-05-24 09:06:06
个人感觉是你做的电极内阻太大，你实测内阻多少?内阻大，充电开始的时候电容器两端电压会瞬间增大，放电时电压也会快速下降，有一个瞬间电压差。

我是这个月才接触的超电容，属于小白阶段。。

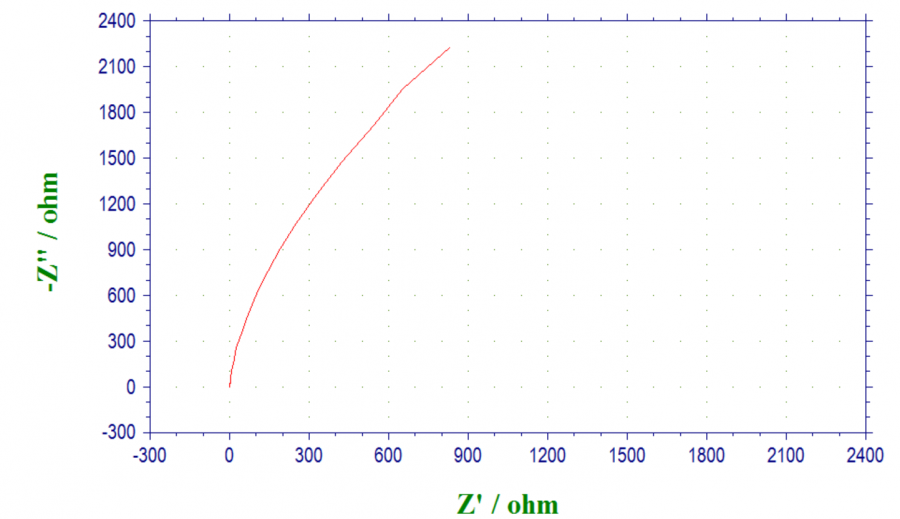

这个是我测的阻抗图谱，还不大会分析，这个是不是表示内阻大呢？
碳材料超电容恒电流充放电曲线不是三角形-3
赞一下 回复此楼
10楼2016-05-24 09:20:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
