[求助] 画图 已有4人参与

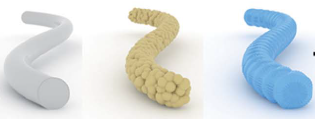

麻烦问一下这种纤维3D图用什么软件画比较好，如何画，谢谢了。

画图
回复此楼

» 猜你喜欢
1楼 2016-05-20 13:18:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wangkj

荣誉版主 (文坛精英)

Qing Feng

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
hwd6218554: 金币+2, ★有帮助, 谢谢 2016-05-21 12:18:59
如果是微米纳米级的 分子方面的 建议用material studio
宏观的三维 可以用adina, ansys dyna等
赞一下(1人) 回复此楼
上善若水
3楼2016-05-21 09:25:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

玉之恋33

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
hwd6218554: 金币+2, ★有帮助, 谢谢 2016-05-21 12:18:29
一般的三维绘图软件，比如solidworks就可以话。从图中看你的图可能需要编程，因为内部结构复杂，而且好像有一点随机性。基于编程的话就要学语言，问题就复杂一些。但是这些软件还是可以解决。对了，abaqus和ansys也可以。

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-05-20 21:22:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

793671

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
2楼: Originally posted by 玉之恋33 at 2016-05-20 21:22:53
一般的三维绘图软件，比如solidworks就可以话。从图中看你的图可能需要编程，因为内部结构复杂，而且好像有一点随机性。基于编程的话就要学语言，问题就复杂一些。但是这些软件还是可以解决。对了，abaqus和ansys也 ...

为什么都推荐些有限元分析软件？

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-05-21 19:48:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

玉之恋33

木虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 793671 at 2016-05-21 19:48:36
为什么都推荐些有限元分析软件？
...

我的理解是，有限元分析软件的开放程度高，限制少。插件和脚本的使用更简单。

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-05-22 09:30:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

_zxg

新虫 (小有名气)
建议使用像3dmax，solidworks，pro-e，ug等软件，三维可实现。

发自小木虫Android客户端
赞一下 回复此楼
不管你来自何地，我们都是面向science！
6楼2016-05-23 08:54:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hwd6218554

金虫 (著名写手)
引用回帖:
6楼: Originally posted by _zxg at 2016-05-23 09:54:30
建议使用像3dmax，solidworks，pro-e，ug等软件，三维可实现。

谢谢。
回复此楼
7楼2016-05-23 09:31:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

_zxg

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
hwd6218554: 金币+5, ★★★★★最佳答案, 麻烦问一下，你这个是用3D Max画的吗？如何画的，多谢赐教 2016-05-23 18:53:22
引用回帖:
7楼: Originally posted by hwd6218554 at 2016-05-23 09:31:41
谢谢。...

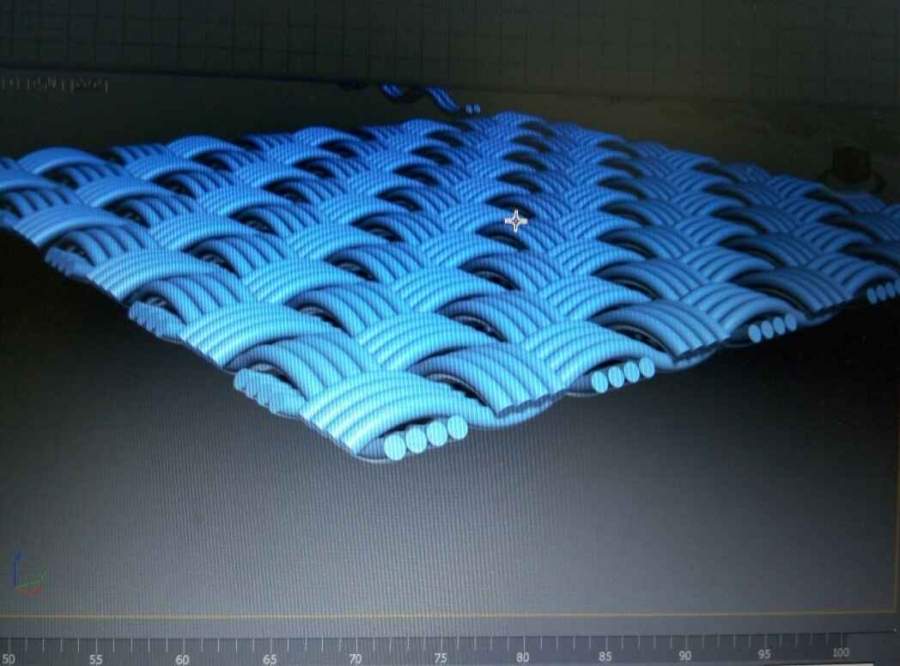

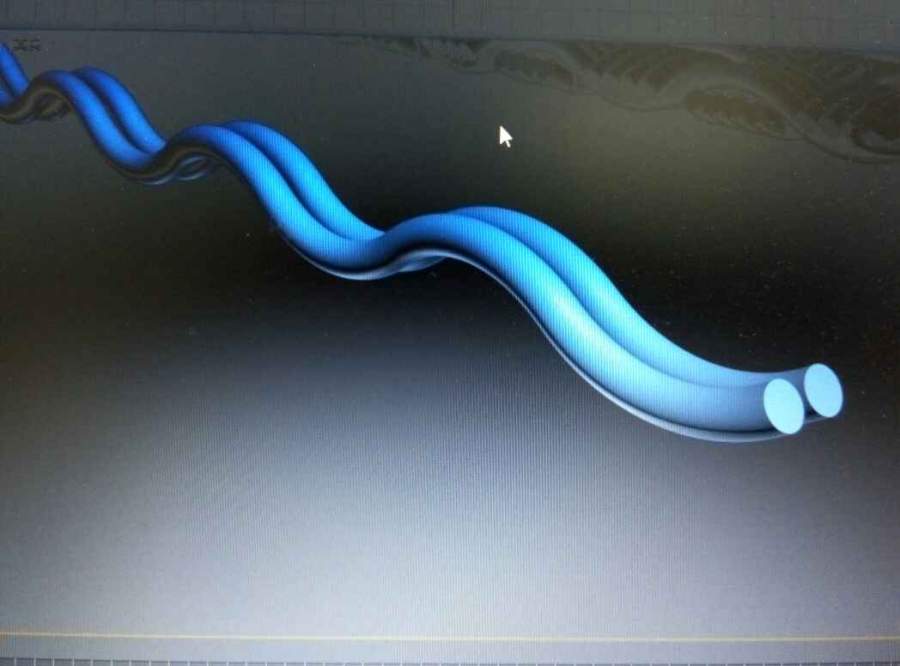

效果图
画图-1


画图-2



发自小木虫Android客户端
赞一下 回复此楼
不管你来自何地，我们都是面向science！
8楼2016-05-23 16:36:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kakayifan

金虫 (正式写手)
第二张真像一根翔

发自小木虫IOS客户端
赞一下 回复此楼
追着梦来到这儿...
9楼2016-05-23 17:24:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingdie

金虫 (著名写手)
6楼8楼是大神，3dmax就可以，他说的那个proe也可以，建筑设计用的，挺好的。。

发自小木虫IOS客户端
赞一下 回复此楼
10楼2016-05-23 17:46:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
