[求助] 为什么ANSYS中平面内的纤维单元有位移图但没有应力图？ 已有3人参与

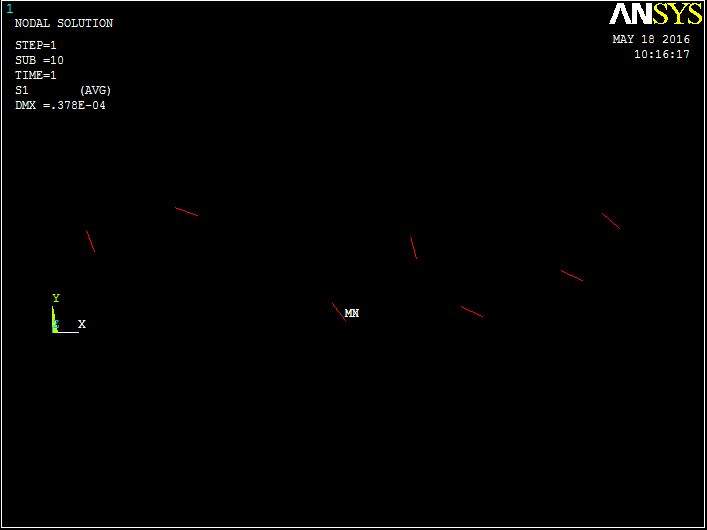

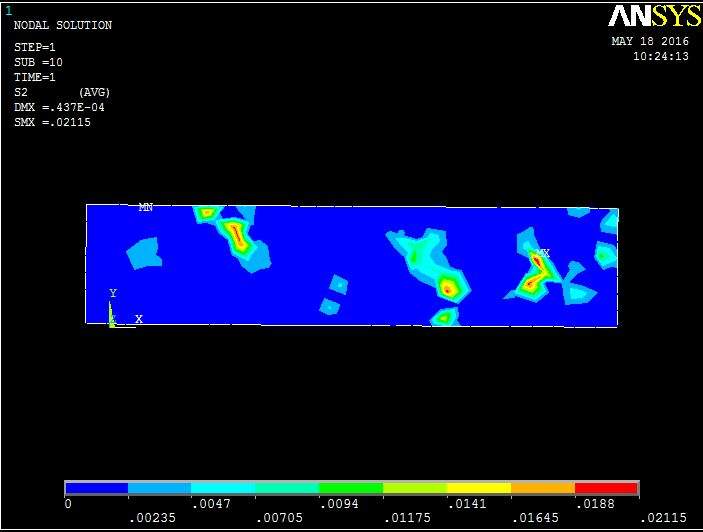

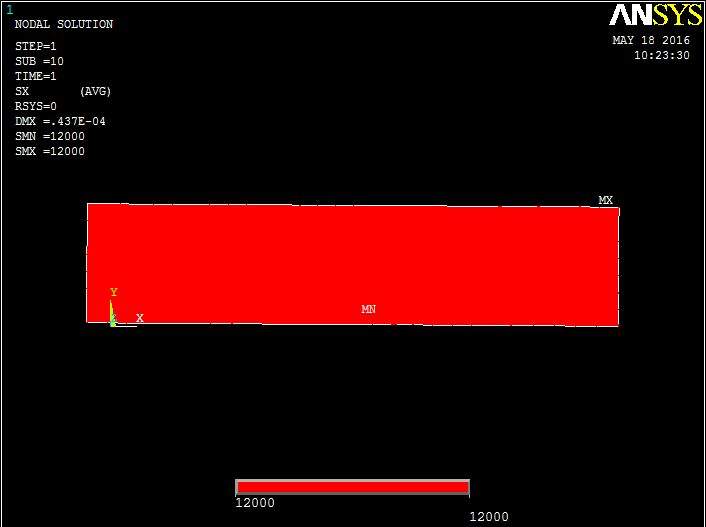

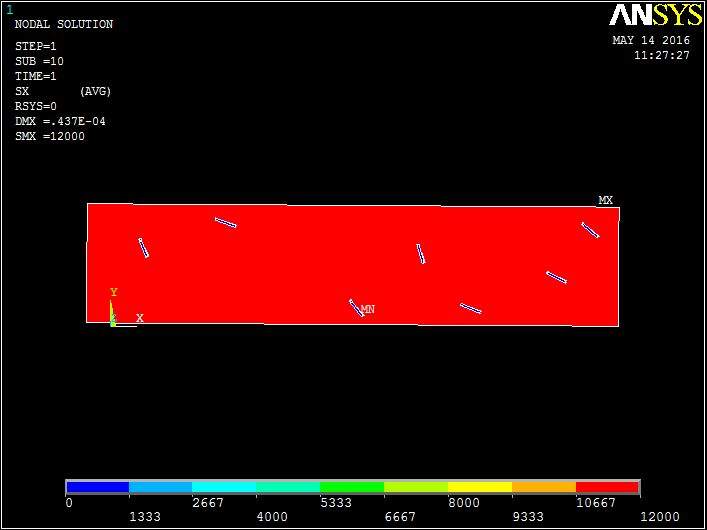

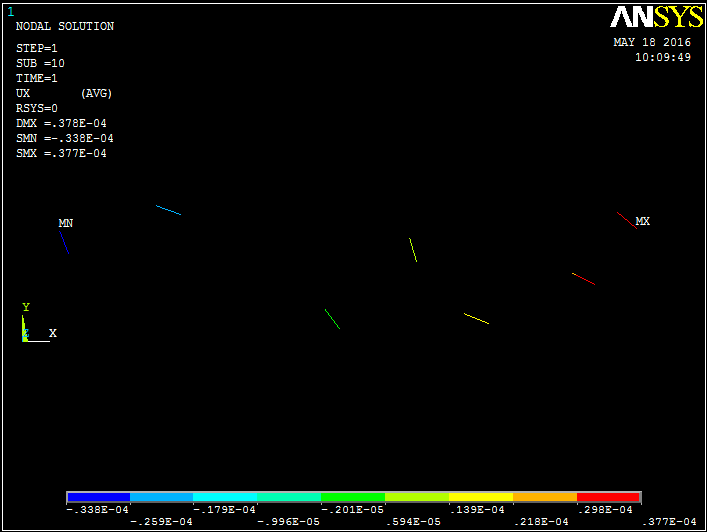

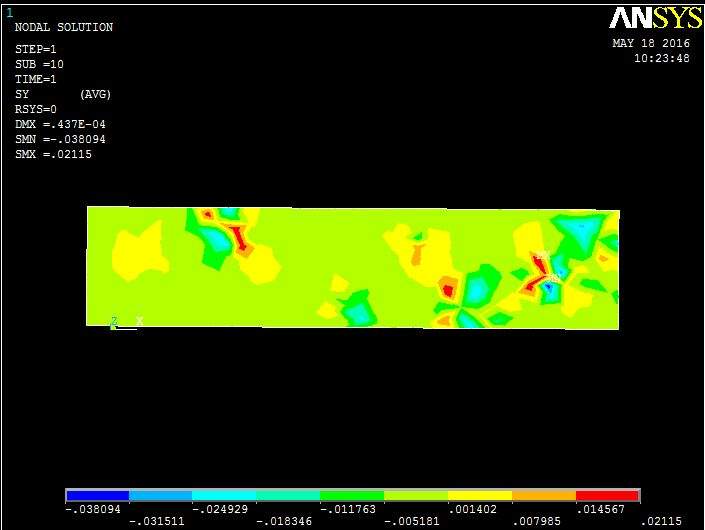

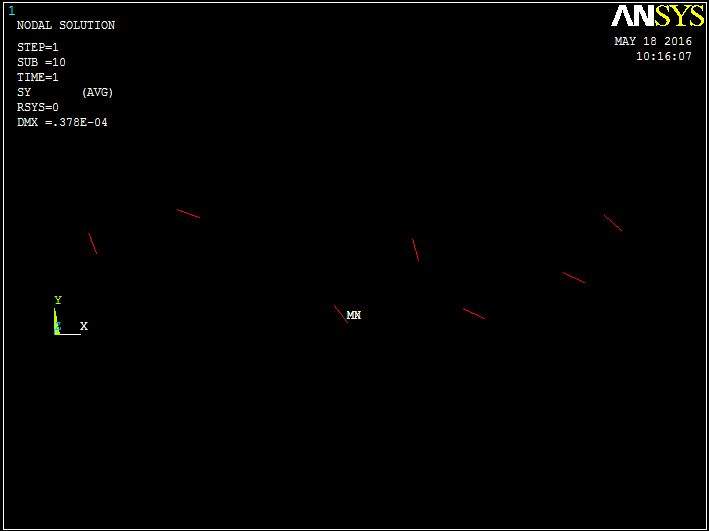

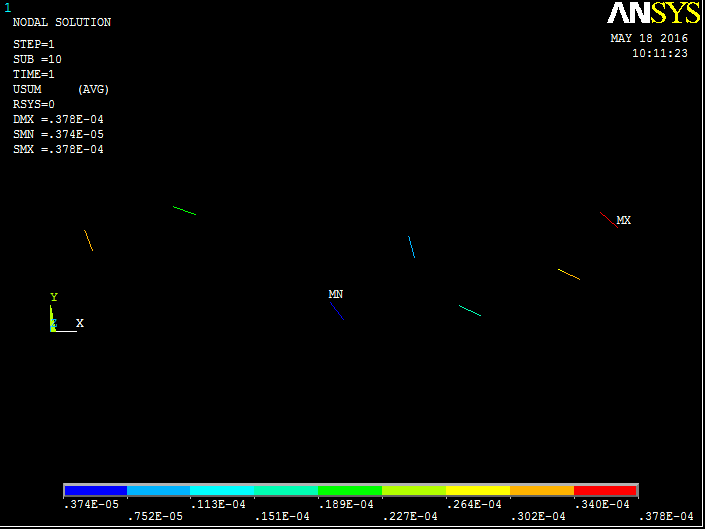

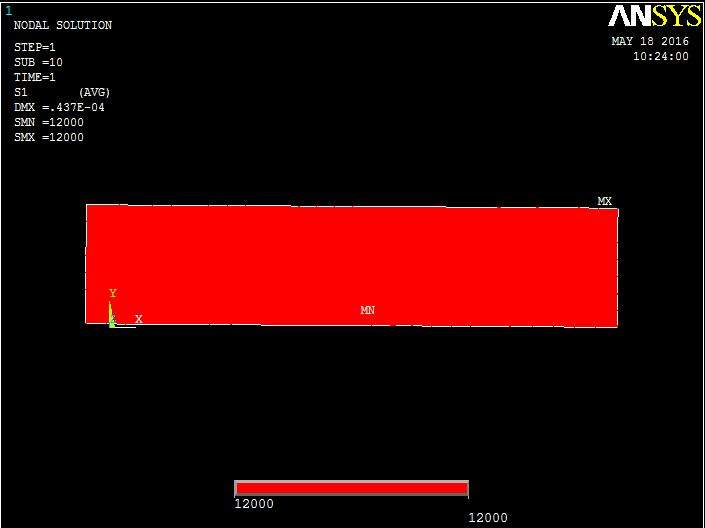

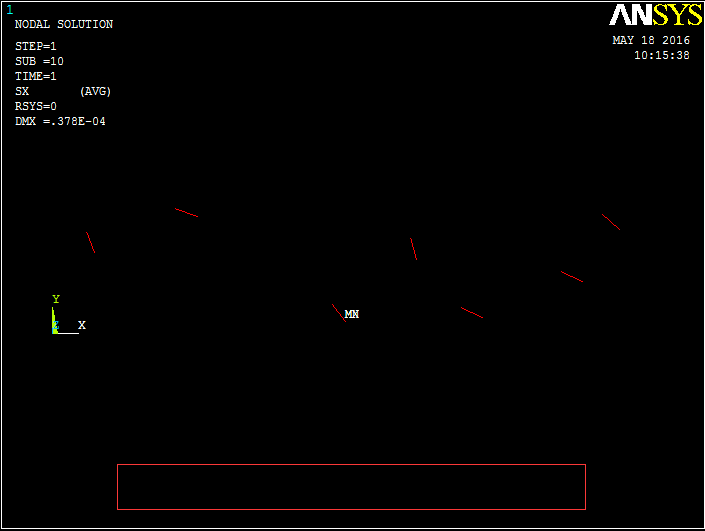

用ANSYS模拟的是碳纳米管水泥基复合材料，用plane82模拟的基体，用link1模拟的碳纳米管纤维线单元，两种单元两种材料。从前三个图片中现在发现平面内的纤维单元有位移变化，却没有应力。这是怎么回事？中间的三张图片分别是X方向位移图、Y方向位移图和总位移图,可是为什么Y方向位移图是斜线呢？为什么第一主应力和X方向应力图一片红？

为什么ANSYS中平面内的纤维单元有位移图但没有应力图？


为什么ANSYS中平面内的纤维单元有位移图但没有应力图？-1


为什么ANSYS中平面内的纤维单元有位移图但没有应力图？-2


为什么ANSYS中平面内的纤维单元有位移图但没有应力图？-3


为什么ANSYS中平面内的纤维单元有位移图但没有应力图？-4


为什么ANSYS中平面内的纤维单元有位移图但没有应力图？-5


为什么ANSYS中平面内的纤维单元有位移图但没有应力图？-6


为什么ANSYS中平面内的纤维单元有位移图但没有应力图？-7


为什么ANSYS中平面内的纤维单元有位移图但没有应力图？-8


为什么ANSYS中平面内的纤维单元有位移图但没有应力图？-9


为什么ANSYS中平面内的纤维单元有位移图但没有应力图？-10


为什么ANSYS中平面内的纤维单元有位移图但没有应力图？-11


为什么ANSYS中平面内的纤维单元有位移图但没有应力图？-12


为什么ANSYS中平面内的纤维单元有位移图但没有应力图？-13


为什么ANSYS中平面内的纤维单元有位移图但没有应力图？-14
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-05-18 10:35:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摩耶

新虫 (初入文坛)

【答案】应助回帖

碳纳米管水泥基复合材料，为什么用ANSYS软件?和ABAQUS比，哪个更适合模拟碳纳米管水泥基复合材料
赞一下 回复此楼
2楼2017-03-03 09:37:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

Link 单元不能直接绘制应力图，需要使用单元表 (Etable) 功能绘制应力。
赞一下 回复此楼
3楼2017-03-04 08:19:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

轩辕08

新虫 (初入文坛)

【答案】应助回帖

楼主知道问题了么，我也遇到了，只是我猜是不是因为是不是含有不同类型的材料的问题，需要知道应力的话应该单独提取吧
赞一下 回复此楼
4楼2018-08-02 20:13:06
