[交流] ansys模拟 弹性阶段出现塑性变形是怎么回事?

我在用ansys模拟表面椭圆形裂纹在单向拉伸情况下的塑性变形,采用双线性随动强化模型,屈服强度500MPa,第一个载荷步我加了100MPa的拉应力,不知道为什么会出现塑性变形?

ansys模拟 弹性阶段出现塑性变形是怎么回事?
回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黑太阳(金币+1): 谢谢参与
2楼2016-05-15 21:58:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黑太阳(金币+1): 谢谢参与
3楼2016-05-15 21:59:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
4楼2016-05-15 22:02:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
5楼2016-05-15 22:08:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

假大空

木虫之王 (文学泰斗)


小木虫: 金币+0.5, 给个红包,谢谢回帖
--------------------顶
6楼2016-05-15 22:21:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黑太阳

金虫 (正式写手)

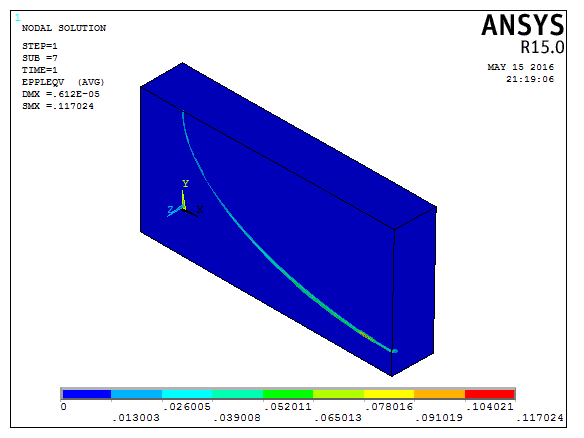

图片中是第一个载荷步100mpa的等效塑性应变分布 只有裂纹前缘出现屈服 当我加载第二个载荷步200mpa时 ansys 提示塑性应变增量大于0.15 但是力的收敛曲线显示计算是收敛的 有人知道怎么回事么

发自小木虫IOS客户端
7楼2016-05-15 23:33:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)


小木虫: 金币+0.5, 给个红包,谢谢回帖
你的材料是弹塑性材料 (双线性随动强化模型,屈服强度500MPa),只要载荷条件合适,就有可能产生塑性变形。
  而根据断裂力学的理论,裂纹尖端会有较大的应力集中,因此在裂纹尖端产生塑性变形是不可避免的。
  你可以显示模型的 Mises 压力,看看最大应力是否超过了 500 MPa。
8楼2016-05-16 07:29:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx_PICO

铁虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
屈服强度是指单元的强度,不是施加的强度啊兄弟
9楼2016-05-16 11:17:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xx学者

木虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
由于应力集中现象,只要应力发到屈服,就可能产生塑型变形

发自小木虫IOS客户端
10楼2016-05-18 09:31:29
