| 查看: 832 | 回复: 7 | ||
猪之疯木虫 (著名写手)
钻石
|
[求助]
请问我的玻璃钢DMA测试怎么有的出现分峰情况而其他的则没有呢 已有1人参与
|

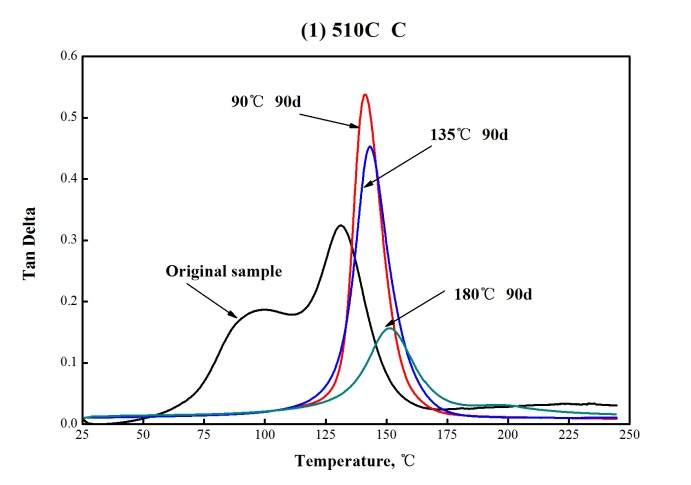

如图 试样都是一样的，有一个出现分峰的情况怎么解释呢 A.jpg |
回复此楼» 猜你喜欢
Sustainable Engineering Materials首届青年编委招募启事
已经有17人回复
-
混凝土材料类SCI期刊求推荐
已经有7人回复
-
建筑环境与结构工程论文润色/翻译怎么收费?
已经有300人回复
-
哈工大申请考核制招收博士生9月28日截止
已经有20人回复
-
哈工大26年度博士申请考核第二轮
已经有9人回复
-
advance in structural engineering 期刊Awaiting EIC Assignmeng阶段十天了
已经有3人回复
-
ansys有限元分析求助
已经有2人回复
-
有外导意向招收2026年CSC联培博士吗
已经有7人回复
猪之疯
木虫 (著名写手)
钻石
- 应助: 5 (幼儿园)
- 金币: 13595.8
- 散金: 2022
- 红花: 3
- 帖子: 2650
- 在线: 137.8小时
- 虫号: 1300024
- 注册: 2011-05-19
- 性别: GG
- 专业: 聚合物共混与复合材料
2楼2016-05-14 22:08:15
猪之疯
木虫 (著名写手)
钻石
- 应助: 5 (幼儿园)
- 金币: 13595.8
- 散金: 2022
- 红花: 3
- 帖子: 2650
- 在线: 137.8小时
- 虫号: 1300024
- 注册: 2011-05-19
- 性别: GG
- 专业: 聚合物共混与复合材料
3楼2016-05-15 09:02:34
4楼2016-05-16 08:54:25
|
个人理解：original sample出现次级峰可能是未固话完全的一些侧链或短枝的运动 不同温度处理后 侧链与主链的结合越完全 所以次级峰消失 并且主峰位置右移 总得来说还是比较符合常理的 倒是我对玻璃钢不了解 不知道是不是存在固话不完全这个事情 发自小木虫IOS客户端 |
5楼2016-05-16 15:16:22
猪之疯
木虫 (著名写手)
钻石
- 应助: 5 (幼儿园)
- 金币: 13595.8
- 散金: 2022
- 红花: 3
- 帖子: 2650
- 在线: 137.8小时
- 虫号: 1300024
- 注册: 2011-05-19
- 性别: GG
- 专业: 聚合物共混与复合材料
6楼2016-05-16 17:06:42
babypeng87
金虫 (小有名气)
- 应助: 3 (幼儿园)
- 金币: 874
- 红花: 2
- 帖子: 91
- 在线: 72.9小时
- 虫号: 790268
- 注册: 2009-06-09
- 专业: 高分子材料结构与性能
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
猪之疯: 金币+10, ★★★很有帮助 2016-05-17 19:18:57
猪之疯(红舟流星代发): 金币+15, 代扣代发金币 2016-11-04 00:21:33
感谢参与，应助指数 +1
猪之疯: 金币+10, ★★★很有帮助 2016-05-17 19:18:57
猪之疯(红舟流星代发): 金币+15, 代扣代发金币 2016-11-04 00:21:33
|
你好，这种问题我在试验时也有遇到过，original sample 应该是固化工艺不合理，固化不完全导致的。 1 你可以看一下，original sample 储能模量应该也有两个台阶，如果对original sample 进行后期热处理，再进行DMA测试时，峰会消失。 2 你可以拿original sample 去做DSC，应该会有再次反应放热峰产生。 |
7楼2016-05-17 09:46:38
猪之疯
木虫 (著名写手)
钻石
- 应助: 5 (幼儿园)
- 金币: 13595.8
- 散金: 2022
- 红花: 3
- 帖子: 2650
- 在线: 137.8小时
- 虫号: 1300024
- 注册: 2011-05-19
- 性别: GG
- 专业: 聚合物共混与复合材料
8楼2016-05-17 19:18:43
