[求助]
模拟夹套式热管换热器内部蒸汽工质温度场遇到问题
|

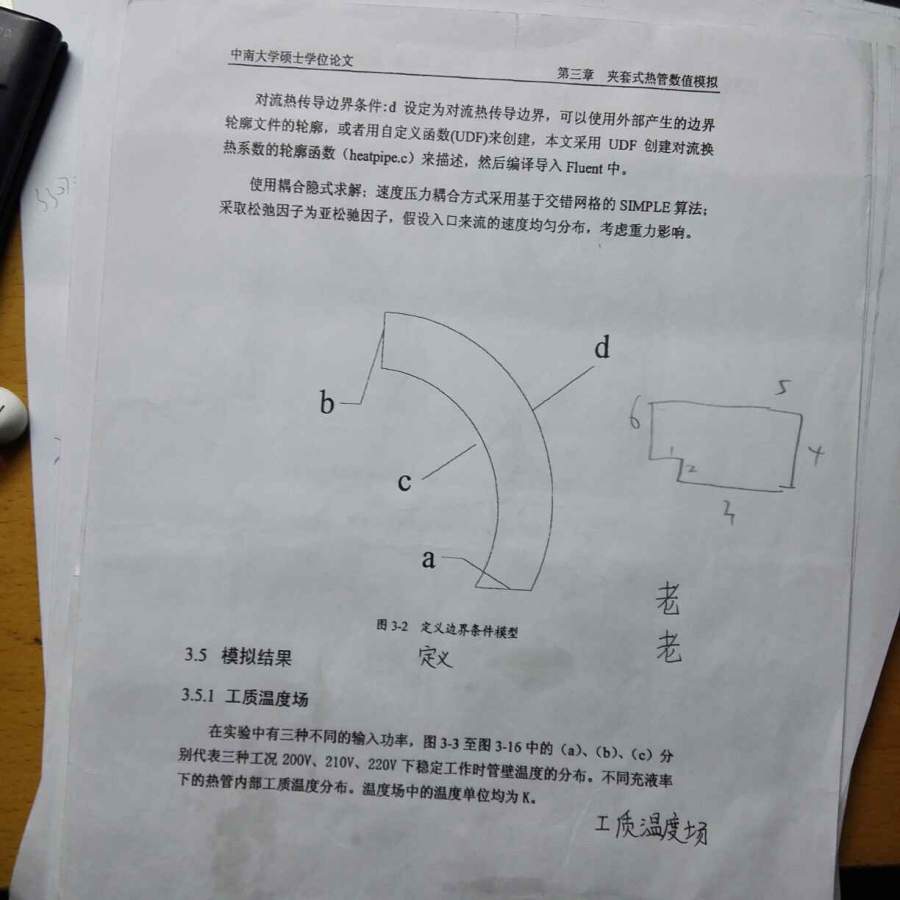

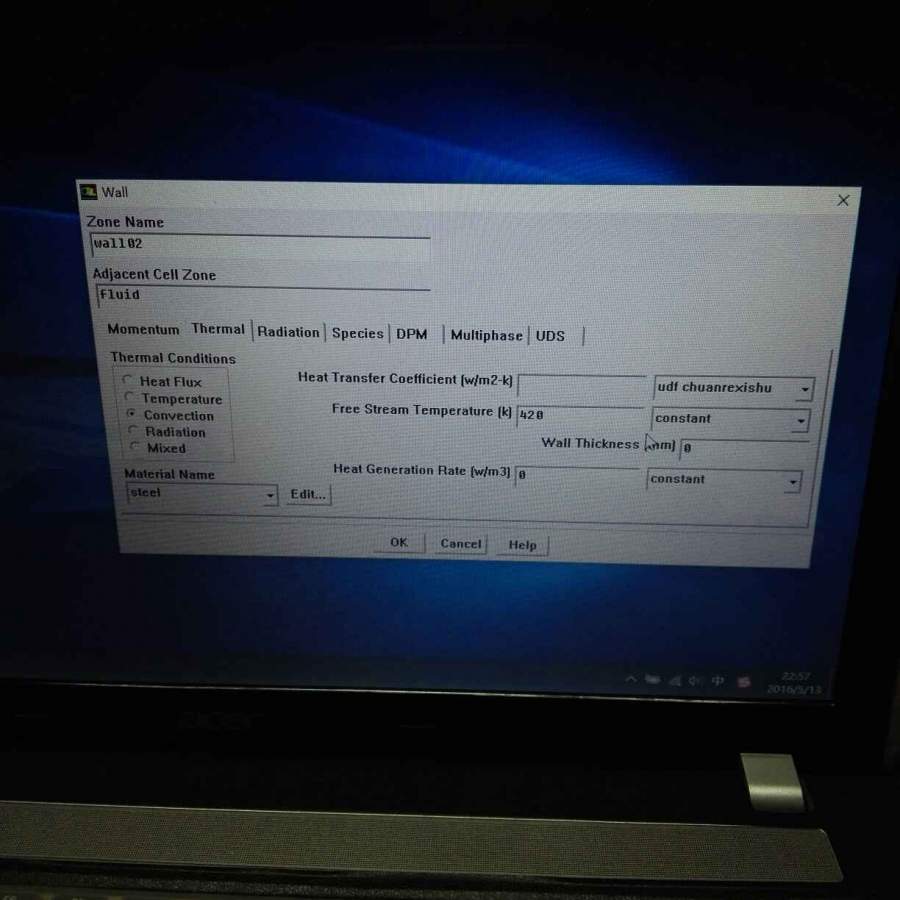

如第一张图所示，是其工质换热的二维模型。a是蒸汽速度入口边界，也是气液分界面，蒸汽从这里向上挥发;b是对称边界面;c是内管外壁，蒸汽在这里冷凝，设为outflow;d设为对流传热边界条件。那么问题来了，我在设d边界条件时感觉有问题。如第二张图所示，采用的对流边界条件中传热系数是蒸汽与外管内壁的对流换热系数，是一个udf，然后那个free stream temperature是外面烟气的温度还是内部蒸汽的温度，然后wall thickness怎么设置，希望有高手解答，献上我为数不多的全部金币  @wuming524 发自小木虫Android客户端 |
