应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 弹簧钢 热处理时候的相变问题
131/2返回列表12下一页
查看: 1358  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

syhwawa

新虫 (初入文坛)

[交流] 弹簧钢 热处理时候的相变问题 已有3人参与

弹簧钢型号60Si2MnA, 在gleeble3800 热处理实验前 先用炉子加热到900度保温五分钟，然后水淬。希望得到大部分为马氏体的件。

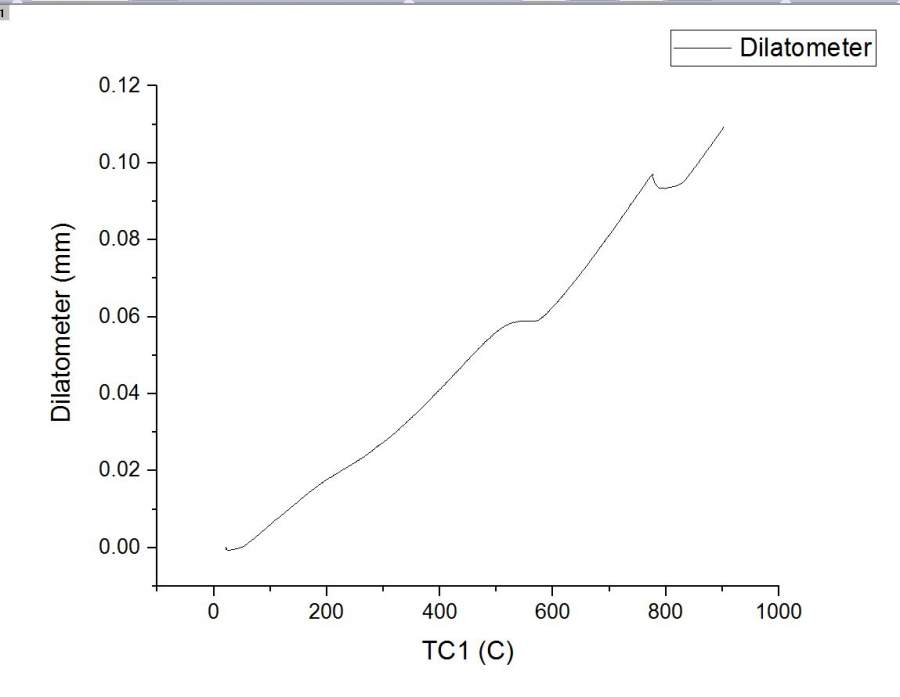

然后在gleeble想做CCT曲线，加热时候 在500-600C°区间内膨胀量没有线性增长， 感觉有相变存在。 有各路大神知道是怎么回事吗？有图片。谢谢！！！

弹簧钢 热处理时候的相变问题
回复此楼

» 猜你喜欢
1楼 2016-05-14 07:37:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

syhwawa

新虫 (初入文坛)
我设置的加热速率为25度和90度每秒。
赞一下 回复此楼
2楼2016-05-14 07:49:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zk1314200000

禁虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
3楼2016-05-14 15:20:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

syhwawa

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by zk1314200000 at 2016-05-14 15:20:28
为什么你设置两个加热速度？

是加热两个不同的试件用了两个加热速度，出来的图都在500-600有相变
赞一下 回复此楼
4楼2016-05-14 17:44:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

catalyst2015

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
建议把A1，A3，Ms,温度点算出来，自己琢磨一番，马氏体是啥，
赞一下 回复此楼
5楼2016-05-15 21:16:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imgrit

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这是加热过程曲线么？加热的机体组织是马氏体么？

发自小木虫IOS客户端
赞一下 回复此楼
6楼2016-05-17 23:58:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

syhwawa

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by imgrit at 2016-05-17 23:58:20
这是加热过程曲线么？加热的机体组织是马氏体么？

是的，我在做gleeble加热前，先把样本水淬成马氏体。
赞一下 回复此楼
7楼2016-05-18 05:22:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

syhwawa

新虫 (初入文坛)
我查了一下资料，说的是马氏体在加热过程中铁素体会在开始发生结晶，在500--650回火，得到多边形等轴晶铁素体，成为回火索氏体。 我不确定的是我在gleeble加热速度很快，是不是也算是回火？？？
赞一下 回复此楼
8楼2016-05-18 07:55:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imgrit

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
又可能是再结晶影响，也有可能是置换原子重新排列导致的，还有可能是碳析出导致的

发自小木虫IOS客户端
赞一下 回复此楼
9楼2016-05-18 09:08:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imgrit

铁虫 (小有名气)
建议分段水淬，具体分析

发自小木虫IOS客户端
赞一下 回复此楼
10楼2016-05-18 09:09:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 syhwawa 的主题更新
131/2返回列表12下一页
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
