[求助] 关于液相质谱检测质谱图看不大懂,求大神指导 已有2人参与

样品送检,别人给的相关检测图谱,我看的不大懂,求大神帮忙解释下每张图是啥意思,谢谢了!质谱图文件件附表~ @wyy080214@wyy080214@klicking
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 质谱检测结果.xls
  • 2016-05-11 10:42:48, 656 K

» 本帖@通知

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wyy080214

实习版主 (职业作家)

引用回帖:
7楼: Originally posted by 只是过客lj at 2016-05-11 12:17:05
还是上几张图吧!
1、请问图1中最上面的一张图是什么图?代表什么意义?
2、图1下面两张图应该算是样品分别在两个波长的色谱图吧?那图2、图3是不是就是图1中每个保留时间的峰的质谱图呢?那么问题来了,图3中5.7 ...

1、第一张是APCI为离子源的全扫图
2、第二张是紫外图,第三张是参比图(作用不大),图3中5.766-6.355这一时间区间在图1中并没有其对应的峰,这是因为质谱是通用型检测器,有没有紫外吸收,只要离子化就都能检测,这说明那个物质在你检测波段是没有紫外吸收的。但是确实存在这个物质,所以质谱检测出了。
3、图4是质谱的棒状图,说明这个物质的分子量可能是551。是否有加和,还需要进一步确定。
10楼2016-05-11 14:18:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

繁夏

版主 (知名作家)

优秀版主优秀版主

【答案】应助回帖

感谢参与,应助指数 +1
你直接贴图出来,不要传文件,方便大家给你解决。

发自小木虫Android客户端
2楼2016-05-11 11:31:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

只是过客lj

铁虫 (小有名气)

引用回帖:
2楼: Originally posted by 繁夏 at 2016-05-11 11:31:23
你直接贴图出来,不要传文件,方便大家给你解决。

谢谢!只是图比较多,不太好帖上来~

发自小木虫Android客户端
3楼2016-05-11 11:35:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

繁夏

版主 (知名作家)

优秀版主优秀版主

引用回帖:
3楼: Originally posted by 只是过客lj at 2016-05-11 11:35:21
谢谢!只是图比较多,不太好帖上来~
...

你不会是想每个图都让人帮你解决?

发自小木虫Android客户端
4楼2016-05-11 11:45:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

只是过客lj

铁虫 (小有名气)

引用回帖:
4楼: Originally posted by 繁夏 at 2016-05-11 11:45:53
你不会是想每个图都让人帮你解决?
...

也不是

发自小木虫Android客户端
5楼2016-05-11 11:49:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

只是过客lj

铁虫 (小有名气)

引用回帖:
5楼: Originally posted by 只是过客lj at 2016-05-11 11:49:06
也不是
...

那我还是帖图吧!哈哈~

发自小木虫Android客户端
6楼2016-05-11 11:49:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

只是过客lj

铁虫 (小有名气)

还是上几张图吧!

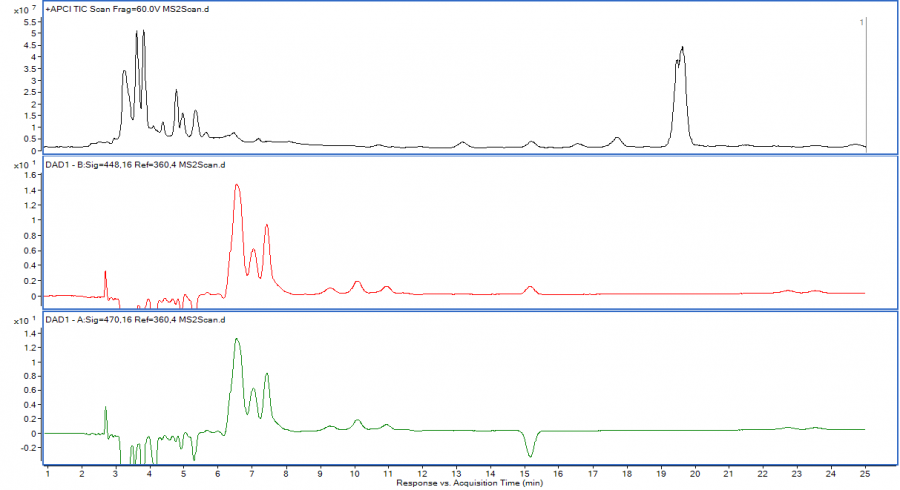

1、请问图1中最上面的一张图是什么图?代表什么意义?

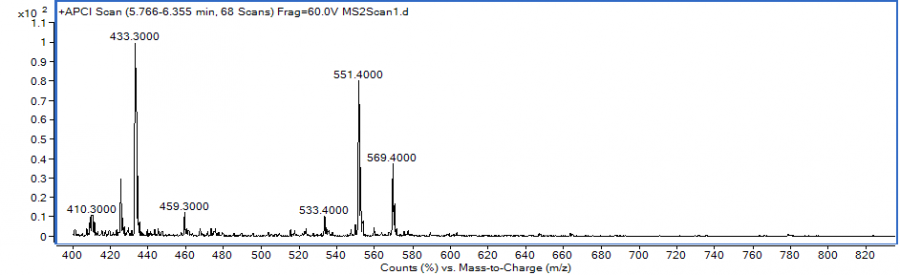

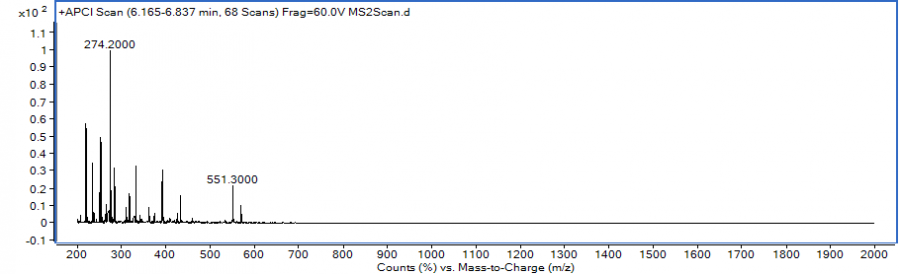

2、图1下面两张图应该算是样品分别在两个波长的色谱图吧?那图2、图3是不是就是图1中每个保留时间的峰的质谱图呢?那么问题来了,图3中5.766-6.355这一时间区间在图1中并没有其对应的峰啊!这点我不大明白,是不是我理解错了?

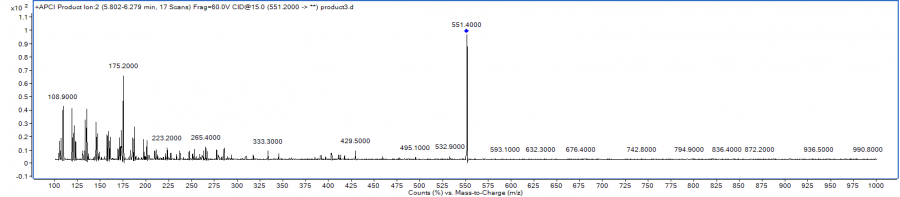

3、图4又是啥意思呢?图标中括号里的时间又代表啥呢?
贫僧愚笨,跪求大神耐心解释~
关于液相质谱检测质谱图看不大懂,求大神指导


关于液相质谱检测质谱图看不大懂,求大神指导-1


关于液相质谱检测质谱图看不大懂,求大神指导-2


关于液相质谱检测质谱图看不大懂,求大神指导-3

@wyy080214
7楼2016-05-11 12:17:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyy080214

实习版主 (职业作家)

图我看了,问题是啥?
8楼2016-05-11 12:18:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

只是过客lj

铁虫 (小有名气)

引用回帖:
8楼: Originally posted by wyy080214 at 2016-05-11 12:18:29
图我看了,问题是啥?

专家您好!问题见7楼!

发自小木虫Android客户端
9楼2016-05-11 12:51:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
