[求助] COMSOL中legend设置 已有2人参与

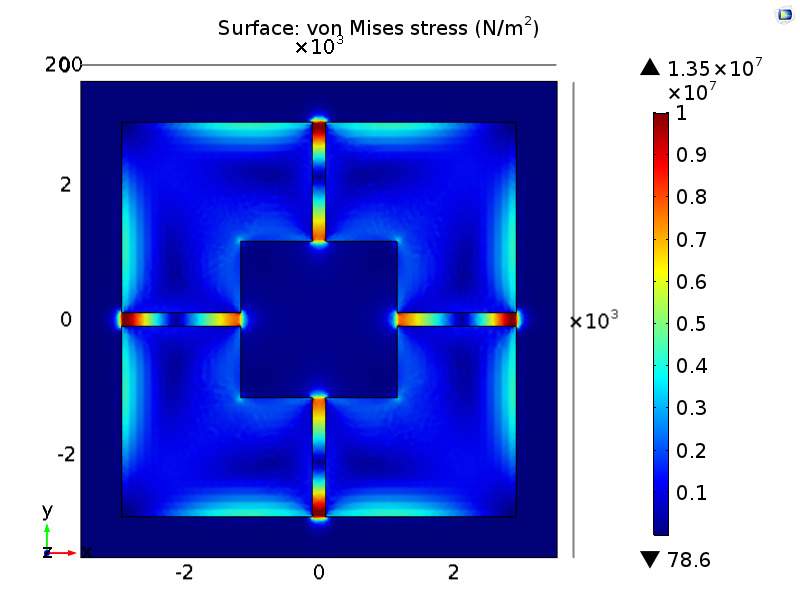

请问如何将COMSOL仿真后的结果的legend设置成附图的样式,即不同的颜色之间层次分明一些,而不要那种连续的颜色变化,请高手指点。

COMSOL中legend设置
回复此楼
LOVELIFE
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

albertwowwow

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
huichuang: 金币+5, ★★★很有帮助 2016-05-11 16:24:24
comsol里边应该是不能,可以把数据导出到tecplot再画就行
2楼2016-05-11 06:55:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

g57410000

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
huichuang: 金币+5, ★★★很有帮助 2016-05-11 16:23:55
可以尝试一下修改着色的方式   Cyclic看起来接近你需要的
COMSOL中legend设置-1

微信公众号acoustic-world
3楼2016-05-11 08:31:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huichuang

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by albertwowwow at 2016-05-11 06:55:34
comsol里边应该是不能,可以把数据导出到tecplot再画就行

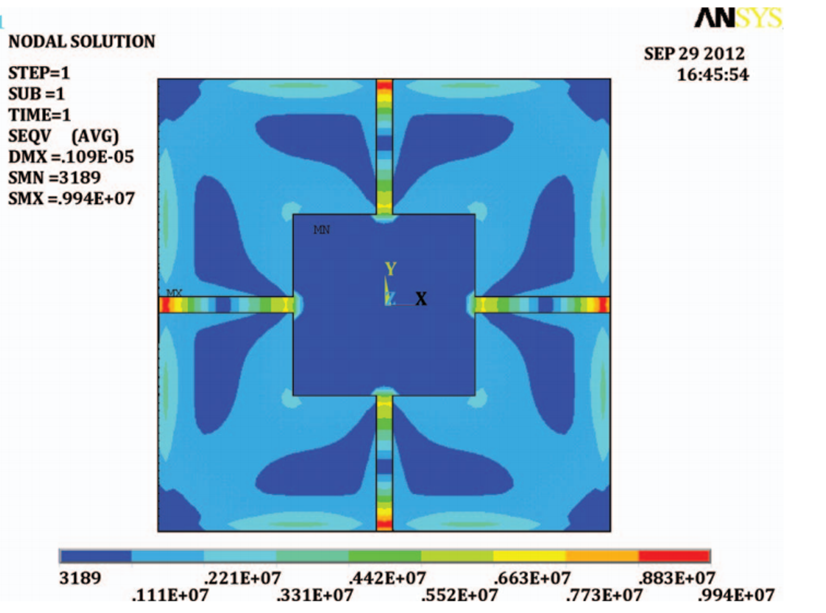

我看别人的文献,发现他们都是用ANSYS仿真的,仿真结果很漂亮,如附图所示,不知道是ANSYS直接仿真出来就那样,还是后面用什么软件处理过,你试过用tecplot再画一遍可以出来附图一样的效果吗?谢谢。
COMSOL中legend设置-2

LOVELIFE
4楼2016-05-11 16:30:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huichuang

铜虫 (小有名气)

引用回帖:
3楼: Originally posted by g57410000 at 2016-05-11 08:31:59
可以尝试一下修改着色的方式   Cyclic看起来接近你需要的

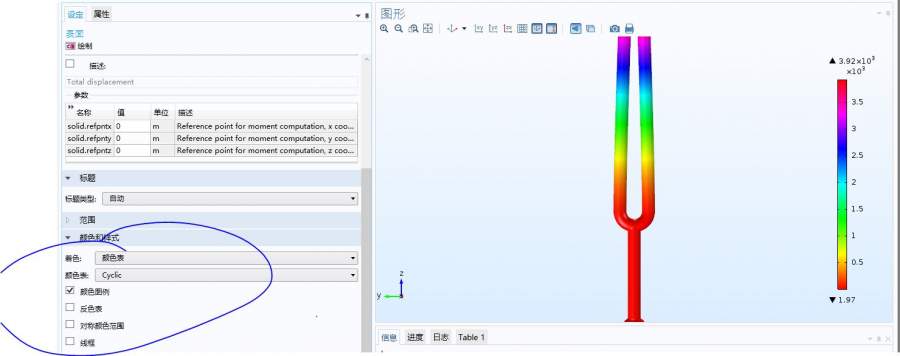

我试过cyslic了感觉效果还是不够理想,请看附图(3.jpg),请问还有什么其他方法吗,我想得到附图(4.jpg)一样的效果,谢谢。
COMSOL中legend设置-3


COMSOL中legend设置-4

LOVELIFE
5楼2016-05-11 16:33:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

g57410000

木虫 (正式写手)

引用回帖:
5楼: Originally posted by huichuang at 2016-05-11 16:33:33
我试过cyslic了感觉效果还是不够理想,请看附图(3.jpg),请问还有什么其他方法吗,我想得到附图(4.jpg)一样的效果,谢谢。


...

你可以试下其他的着色的方式

不过在comsol里应该是没办法了  因为数据应该是连续的,所以颜色连续也是正常的
微信公众号acoustic-world
6楼2016-05-11 20:26:37
