小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 耦合封闭腔中三维自然对流换热fluent模拟问题
101/1返回列表
查看: 1735  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

FHaikao7

木虫 (正式写手)

[求助] 耦合封闭腔中三维自然对流换热fluent模拟问题 已有1人参与

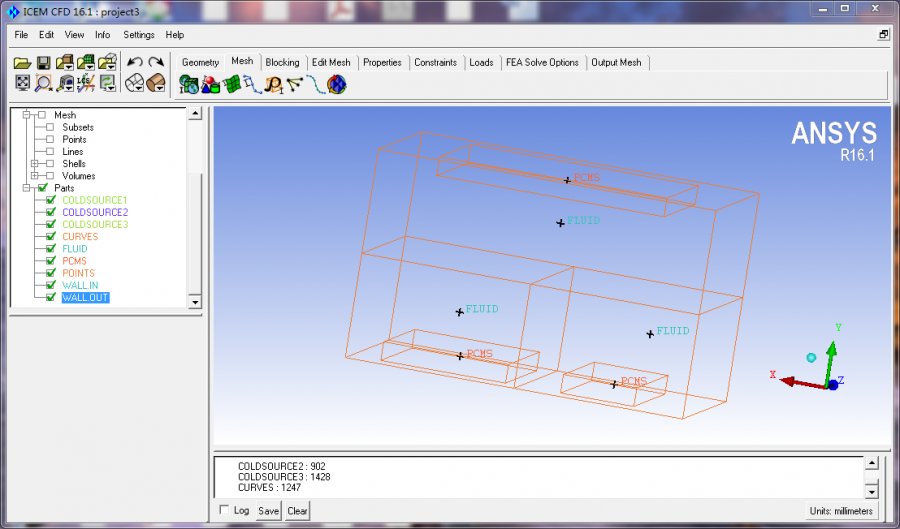

最近毕设刚开始用fluent,在图示箱体内，有三块不同温度相变蓄冷板，分别用导热系数已知的隔热板隔开，形成不同温区，箱体外环境温度已知，传热系数给定；蓄冷板设为恒壁温固体；在ICEM中用非结构化网格划分，为什么隔热板面（WALL.IN）没有网格，导入到fluent中也没有隔热板面(WALL.IN)，有没有人知道这是什么问题，怎么解决呢？谢谢了

耦合封闭腔中三维自然对流换热fluent模拟问题
回复此楼

» 猜你喜欢
不忘初心。。。。。。
1楼 2016-05-10 14:03:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amensun

铜虫 (初入文坛)
看到你用的是ICEM，请尝试将隔热板分割的不同区域用不同的块(计算域)进行定义。

发自小木虫IOS客户端
赞一下 回复此楼
2楼2016-05-10 16:43:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qc12345

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
你可以用Blocking->Edit Associations-> face to surface把未出現之面投影一次就會出現了
赞一下 回复此楼
聽海
3楼2016-05-10 16:49:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FHaikao7

木虫 (正式写手)
引用回帖:
2楼: Originally posted by amensun at 2016-05-10 16:43:26
看到你用的是ICEM，请尝试将隔热板分割的不同区域用不同的块(计算域)进行定义。

也就是将流体区域分成三块分别定义对吧

发自小木虫Android客户端
赞一下 回复此楼
不忘初心。。。。。。
4楼2016-05-10 16:50:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amensun

铜虫 (初入文坛)
对的，这样你的隔热板会重合界面的形式出现

发自小木虫IOS客户端
赞一下 回复此楼
5楼2016-05-10 16:51:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FHaikao7

木虫 (正式写手)
引用回帖:
3楼: Originally posted by qc12345 at 2016-05-10 16:49:53
你可以用Blocking->Edit Associations-> face to surface把未出現之面投影一次就會出現了

非结构化的网格这样也可以吗？

发自小木虫Android客户端
赞一下 回复此楼
不忘初心。。。。。。
6楼2016-05-10 16:55:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FHaikao7

木虫 (正式写手)
引用回帖:
5楼: Originally posted by amensun at 2016-05-10 16:51:52
对的，这样你的隔热板会重合界面的形式出现

是的，其实发完贴之后我就自己试过了，确实可以，但就是多出来几个带着005，006的面，还不知道咋回事

发自小木虫Android客户端
赞一下 回复此楼
不忘初心。。。。。。
7楼2016-05-10 17:01:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qc12345

至尊木虫 (职业作家)
引用回帖:
6楼: Originally posted by FHaikao7 at 2016-05-10 16:55:49
非结构化的网格这样也可以吗？
...

不行,看你的幾何外型用Blocking割分網格應該很容易結構化網格應該會比較好
赞一下 回复此楼
聽海
8楼2016-05-10 17:36:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FHaikao7

木虫 (正式写手)
引用回帖:
8楼: Originally posted by qc12345 at 2016-05-10 17:36:11
不行,看你的幾何外型用Blocking割分網格應該很容易結構化網格應該會比較好...

奥奥，新手觉得结构化还是难一点

发自小木虫Android客户端
赞一下 回复此楼
不忘初心。。。。。。
9楼2016-05-10 17:41:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FHaikao7

木虫 (正式写手)
引用回帖:
5楼: Originally posted by amensun at 2016-05-10 16:51:52
对的，这样你的隔热板会重合界面的形式出现

哥们，再问你一下，我那三块蓄冷板壁面都有自己的shadow面，我将wall设为恒壁温，那shadow面还要设置吗，shadow面有heat flux,temprature,coupled三个选项，还是默认不管它？谢谢～

发自小木虫Android客户端
赞一下 回复此楼
不忘初心。。。。。。
10楼2016-05-14 15:24:16
