ANSYS 建模 如何绕轴阵列 轴承 动力学分析 已有2人参与
|
|

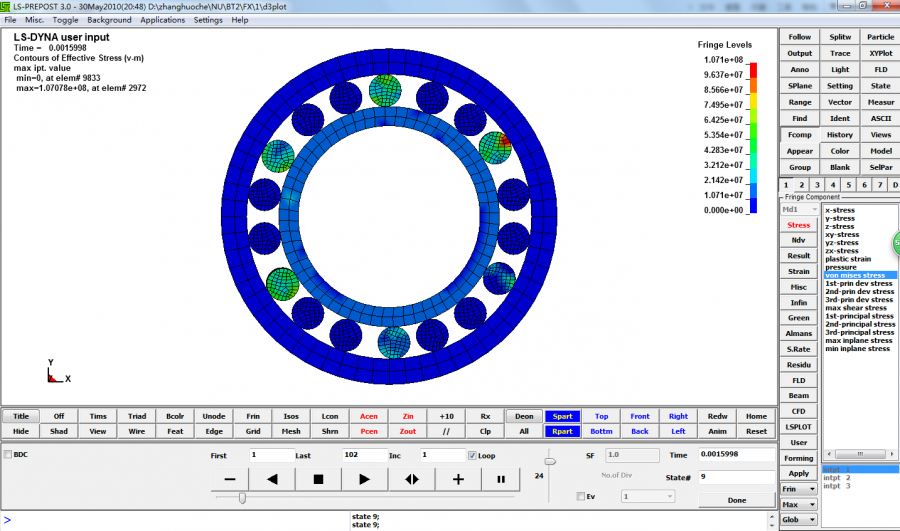

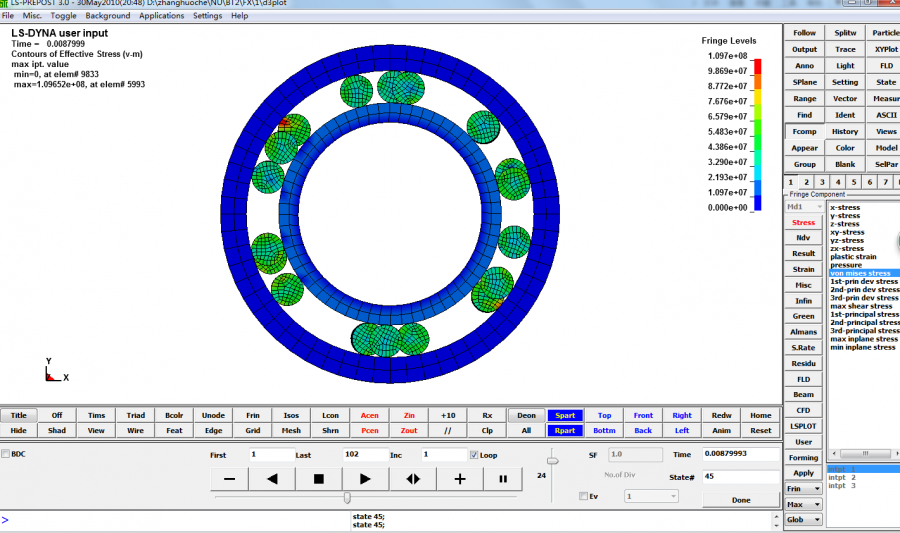

ANSYS里建模，想建立一个圆柱滚子轴承的模型，在ANSYS里如何将圆柱滚子绕轴阵列？？ 如图1、2，滚子在转动时会交错，感觉是建模时，滚子不是阵列出来，距离不一样，导致摩擦不同，速度不同，滚子不均匀，交错，希望高手给予指教！！  Z1.PNG  Z2.PNG |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : BT2.k
2016-05-10 10:57:37, 1.81 M
» 猜你喜欢
22408 调剂材料
已经有6人回复
-
285求调剂
已经有12人回复
-
求调剂
已经有6人回复
-
085600材料与化工301分求调剂院校
已经有19人回复
-
277工科求调剂
已经有11人回复
-
277求调剂 数一104分
已经有13人回复
-
304求调剂
已经有10人回复
-
336求调剂，一志愿中科大
已经有6人回复
-
071000生物学，一志愿深圳大学296分，求调剂
已经有3人回复
-
一志愿北京化工085600 310分求调剂
已经有19人回复
2楼2016-05-10 11:01:01
3楼2016-05-10 14:41:42
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
【答案】应助回帖
★ ★ ★
感谢参与，应助指数 +1
车车melne: 金币+3, ★★★很有帮助, 圆柱坐标系下的复制解决了，非常感谢！ 2016-05-11 10:21:44
感谢参与，应助指数 +1
车车melne: 金币+3, ★★★很有帮助, 圆柱坐标系下的复制解决了，非常感谢！ 2016-05-11 10:21:44
|
只说一下第一个问题： 你的第一个图中，滚子的分布明显不太均匀。 在 ANSYS 中进行绕轴阵列，应该是在圆柱坐标系中进行拷贝操作。你的图没有坐标系，大概说一下吧： 首先使用 csys, n 命令将当前坐标系转换为以轴承的中心轴线为 z 轴的圆柱坐标系 n，然后先创建一个滚子，再对该滚子在 y 向 (圆周方向) 进行拷贝操作。在 copy 操作时，注意：zaii圆柱坐标系中， y 向距离是角度值 (与当前角度单位有关)。 不过，出现第二个图中，有些滚子发生重叠，一般不是滚子分布不均匀造成的，而是接触设置有问题，即各滚子之间没有设置接触；而滚子滚动不均匀还与载荷条件等有关。 |
