[求助] fluent VOF 水在微通道中的流动问题，谢谢大家，奖励多多！

我在模拟水在微通道中的流动，流动方向为x方向（左进右出），现在微通道下壁面上有一长方体槽道，采用VOF模型，设定槽道内充满空气，微通道主体部分为水，气-液界面设为平面，气-液界面上的条件为VOF默认的条件，没有附加别的条件。我觉得槽道内的空气应该有个回流，但结果如图（截面图），不知道对不对，要是对的话，气相满足质量守恒吗？谢谢大神，奖励多多！

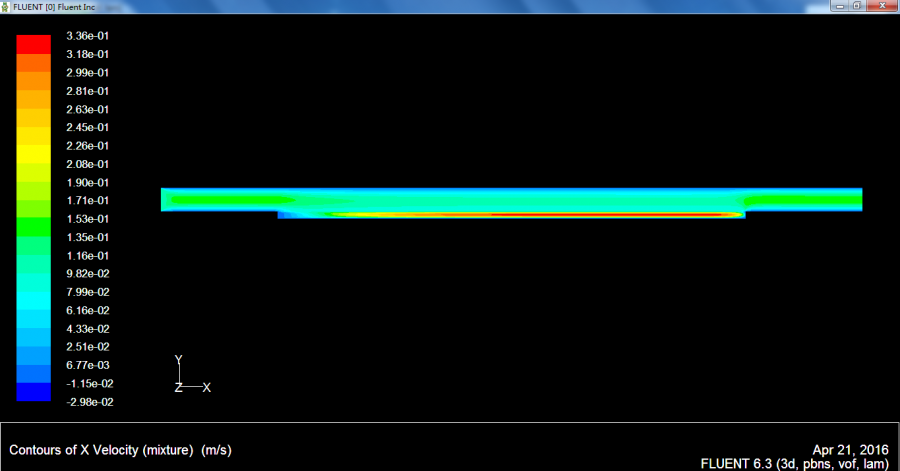

fluent VOF 水在微通道中的流动问题，谢谢大家，奖励多多！

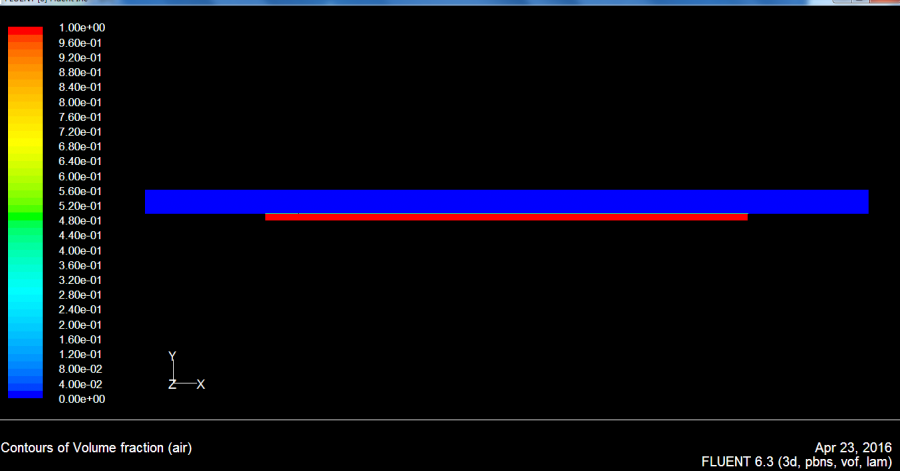

fluent VOF 水在微通道中的流动问题，谢谢大家，奖励多多！-1

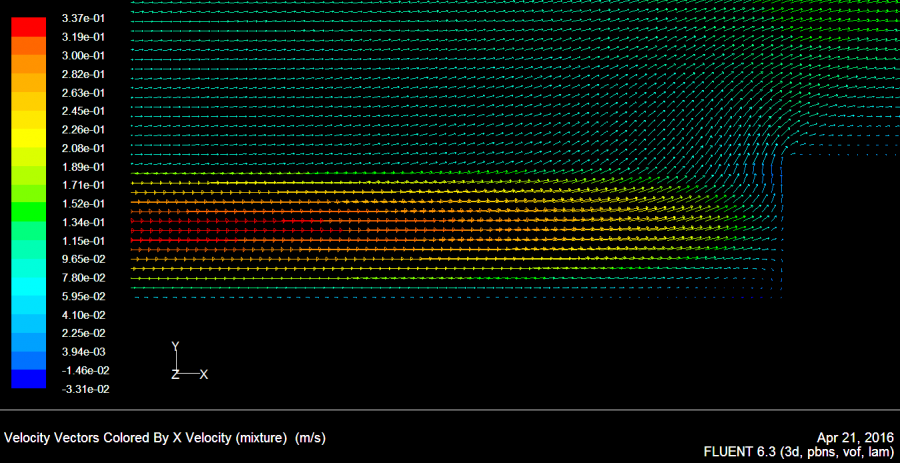

fluent VOF 水在微通道中的流动问题，谢谢大家，奖励多多！-2

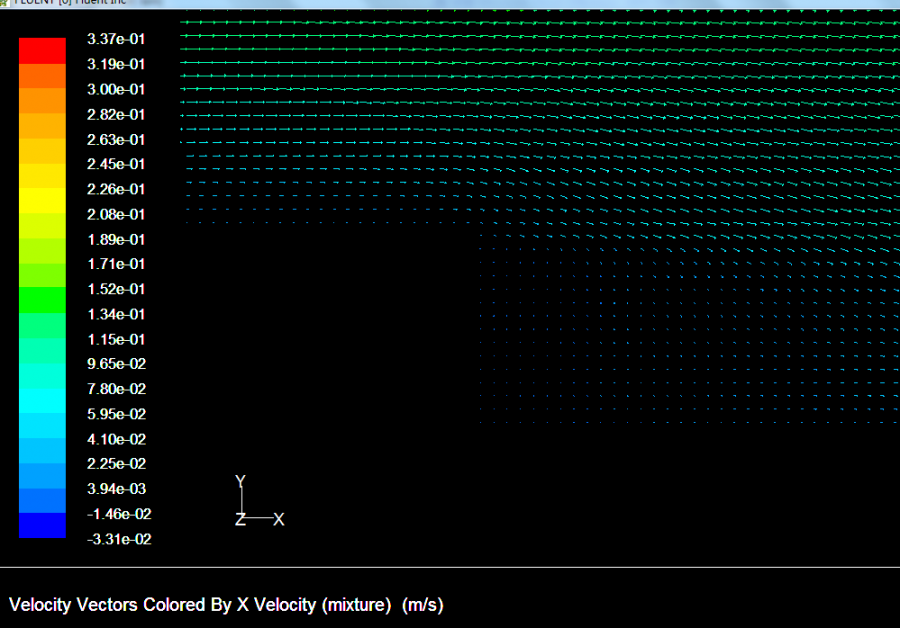

fluent VOF 水在微通道中的流动问题，谢谢大家，奖励多多！-3
回复此楼

» 猜你喜欢
1楼 2016-05-09 18:48:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小顽童1992

新虫 (初入文坛)
请大神帮忙指教一二，谢谢！
赞一下 回复此楼
2楼2016-05-09 21:39:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小顽童1992

新虫 (初入文坛)
大神帮忙看下啊，谢啦！
赞一下 回复此楼
3楼2016-05-10 09:26:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小顽童1992

新虫 (初入文坛)
自己再顶一下，坐等大神
回复此楼
4楼2016-05-10 09:31:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

河师大

木虫 (小有名气)
我觉得这要和进口流速和水的流态有关系，仅根据这个应该没有办法判断

发自小木虫IOS客户端
赞一下 回复此楼
5楼2016-05-10 12:04:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小顽童1992

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 河师大 at 2016-05-10 12:04:46
我觉得这要和进口流速和水的流态有关系，仅根据这个应该没有办法判断

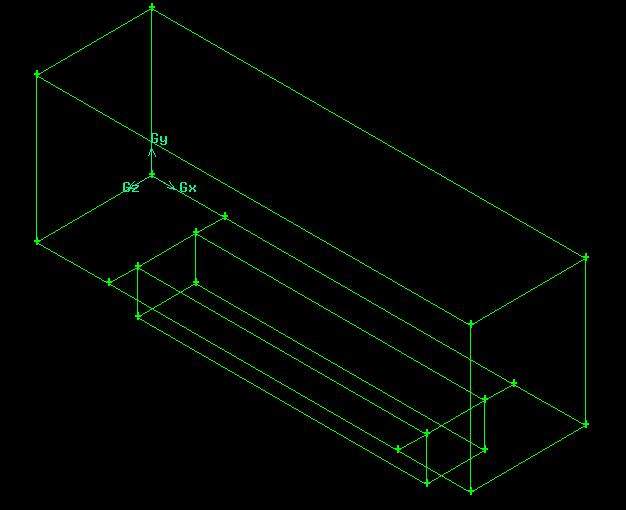

先谢谢你啊！模型尺寸为前后各500um，中间2000um，总长为L=2500um，高度H=100um，宽度E=80um，槽道宽度Ls=40um，槽深h=30um，入口速度uin=0.1m/s，出口为一个标准大气压。
流速我试着算过好几个，0.1、0.3、0.5、5等，矢量图都是这样的，气相都没有漩涡流动，所以流速可能不是原因。
水的流态是指什么？在我这个模拟中，水一直是液相的。
我说明一下，我采用稳态VOF，没有管气-液界面的设置，也就是采用的是VOF的默认设置。我在想是不是我设置上哪有点问题。
希望您可以帮忙分析分析，万分感谢！
fluent VOF 水在微通道中的流动问题，谢谢大家，奖励多多！-4
赞一下 回复此楼
6楼2016-05-10 14:53:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

RadFrac

木虫 (正式写手)
你用层流模型算的啊…用k-ε模型和标准壁面流速分布试试

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-05-11 21:48:45
