[求助] 动网格计算出现负体积单元，网格被拉伸压缩变形严重却不remeshing 已有4人参与

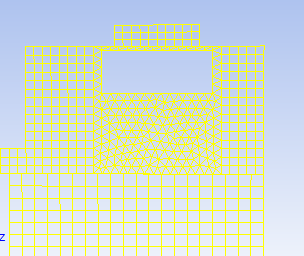

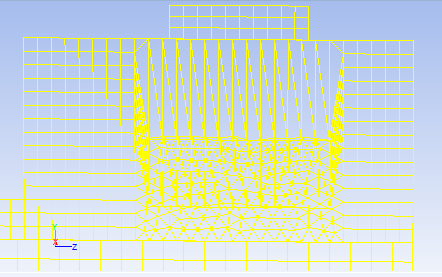

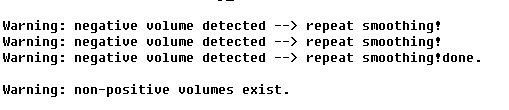

动网格 用了弹性光顺+局部重构的网格更新方法   计算几个时间步之后 就报错出现负体积单元

动网格计算出现负体积单元，网格被拉伸压缩变形严重却不remeshing


动网格计算出现负体积单元，网格被拉伸压缩变形严重却不remeshing-1


动网格计算出现负体积单元，网格被拉伸压缩变形严重却不remeshing-2
回复此楼

» 猜你喜欢
1楼 2016-05-09 09:57:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

shuai_1314

捐助贵宾 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
pump_zjut: 金币+5, ★★★★★最佳答案 2016-07-20 10:28:19
引用回帖:
5楼: Originally posted by pump_zjut at 2016-05-10 07:24:34
我又重新设置了 还是这样，这个具体是哪个参数设置不当才会导致这种结果呢？  我的模型是三维的，上面截图的是对称面 四边形周围的区域设置为变形区域  (四边形上边的网格被拉那么长也不重构  是什么情况？)
...

重构设置里面有个最大值和最小值，要将你的重构区域内的非结构网格单元的边长长度包含进去，这样在边长被拉伸到最大值或压缩到最小值的时候，网格才会重构，不然只能是越拉越长。你看一下初始非结构网格的单元尺度，再给出合理的最大值最小值
赞一下(2人) 回复此楼
率真随性的射手
6楼2016-05-10 20:18:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuan_hui

铜虫 (初入文坛)

【答案】应助回帖

引用回帖:
6楼: Originally posted by shuai_1314 at 2016-05-10 20:18:53
重构设置里面有个最大值和最小值，要将你的重构区域内的非结构网格单元的边长长度包含进去，这样在边长被拉伸到最大值或压缩到最小值的时候，网格才会重构，不然只能是越拉越长。你看一下初始非结构网格的单元尺度 ...

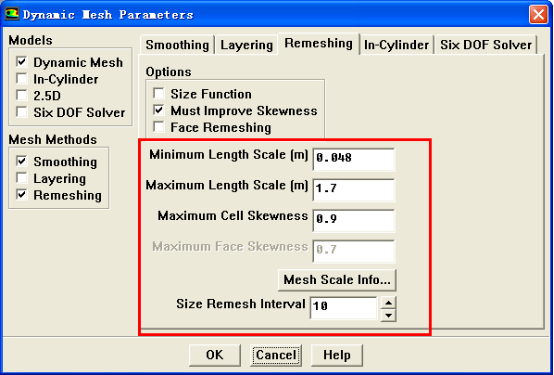

您说的“重构设置里面有个最大值和最小值，要将你的重构区域内的非结构网格单元的边长长度包含进去”，那么最大值要设为多少比较好呢??我的网格也一直发生畸变，不知道怎么调,我的初始网格里最大设置的网格长度是1
动网格计算出现负体积单元，网格被拉伸压缩变形严重却不remeshing-3
赞一下(1人) 回复此楼
8楼2016-06-27 10:33:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qc12345

至尊木虫 (职业作家)

【答案】应助回帖

1.time step 給太大移動過大
2.Dynamic mesh parameters 參數設定沒給對
3.要將網格變形區設定為deforming
4.再加油一會成功
赞一下(1人) 回复此楼
聽海
9楼2016-06-27 15:06:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qc12345

至尊木虫 (职业作家)

【答案】应助回帖

還有邊界網格最好有兩格以上
赞一下(1人) 回复此楼
聽海
10楼2016-06-27 15:09:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

pump_zjut

新虫 (初入文坛)
？？？

发自小木虫Android客户端
回复此楼
2楼2016-05-09 14:16:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pump_zjut

新虫 (初入文坛)
求助啊

发自小木虫Android客户端
回复此楼
3楼2016-05-09 14:16:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuai_1314

捐助贵宾 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
pump_zjut: 金币+5, ★有帮助 2016-05-10 12:42:23
你这个不是不remeshing，而是四边形下面的边根本没动，动网格设置有问题。
赞一下 回复此楼
率真随性的射手
4楼2016-05-09 22:10:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pump_zjut

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by shuai_1314 at 2016-05-09 22:10:51
你这个不是不remeshing，而是四边形下面的边根本没动，动网格设置有问题。

我又重新设置了 还是这样，这个具体是哪个参数设置不当才会导致这种结果呢？  我的模型是三维的，上面截图的是对称面 四边形周围的区域设置为变形区域  (四边形上边的网格被拉那么长也不重构  是什么情况？)

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-05-10 07:24:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qetu1357

金虫 (初入文坛)
楼主好人，我只看到了zjut

发自小木虫Android客户端
赞一下 回复此楼
多相流
7楼2016-05-11 20:02:01
