应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 基础研究 » TEM分析求助
81/1返回列表
查看: 1462  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xiaoming11

新虫 (初入文坛)

[求助] TEM分析求助

求助：麻烦大家帮我分析一下TEM明场相和相对应的HRTEM（fcc--FeCoCrNiMn-室温拉伸变形之后），中间的条带是退火孪晶，HRTEM：在孪晶和基体的界面处，
我想知道TEM明场相中平行于(200)面的条纹是什么？

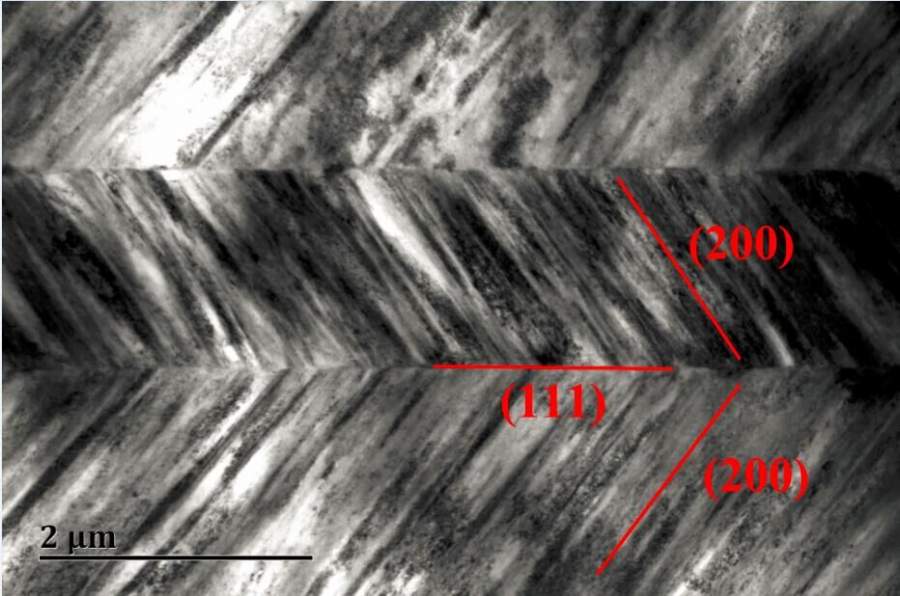

TEM分析求助

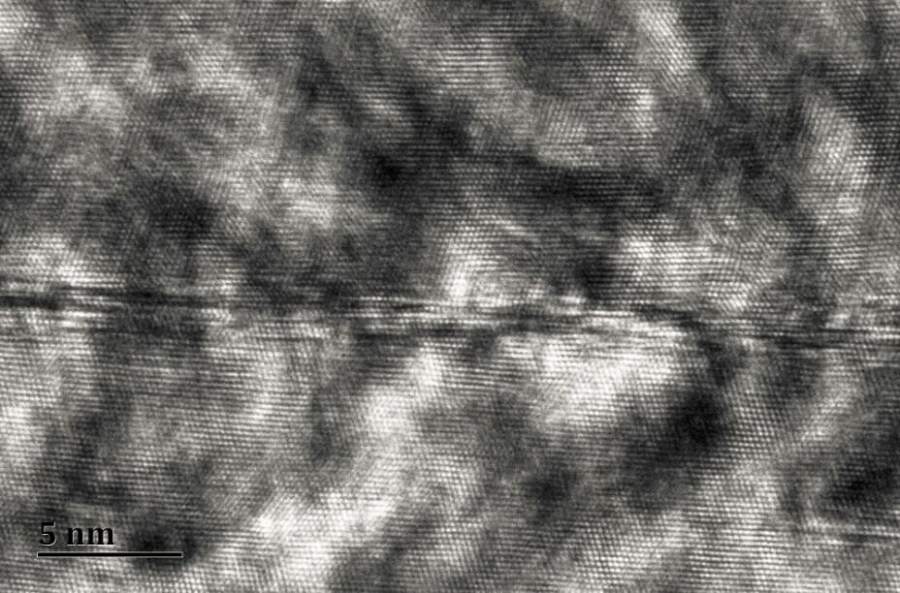

TEM分析求助-1
回复此楼

» 猜你喜欢
1楼 2016-05-08 17:32:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qycious

金虫 (著名写手)
你确定是退火孪晶，而不是形变孪晶？

发自小木虫IOS客户端
赞一下 回复此楼
2楼2016-05-08 19:36:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoming11

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by qycious at 2016-05-08 19:36:24
你确定是退火孪晶，而不是形变孪晶？

是退火孪晶，变形孪晶也有，宽度只有几纳米到几十纳米，没有退火孪晶这么宽。这不是重点哈！

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-05-08 20:53:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuaiqun

新虫 (小有名气)
可能是与111面等效的其它111面上的层错形成的。层错面与样品上下表面的交线的投影线。

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-05-08 21:53:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoming11

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by xuaiqun at 2016-05-08 21:53:07
可能是与111面等效的其它111面上的层错形成的。层错面与样品上下表面的交线的投影线。

如果是层错形成的，不应该是平行于200面，我觉得像是滑移带，但是不太确定！

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-05-09 16:41:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuaiqun

新虫 (小有名气)
那就做个选区电子衍射看看。估计滑移带不会出现芒线。层错有芒线。

发自小木虫IOS客户端
赞一下 回复此楼
6楼2016-05-09 19:57:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoming11

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by xuaiqun at 2016-05-09 19:57:36
那就做个选区电子衍射看看。估计滑移带不会出现芒线。层错有芒线。

做过了，就是fcc110的斑点，没有其他信息！

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-05-10 18:18:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

想飞の蜗牛

木虫 (正式写手)
引用回帖:
5楼: Originally posted by xiaoming11 at 2016-05-09 16:41:59
如果是层错形成的，不应该是平行于200面，我觉得像是滑移带，但是不太确定！
...

不太可能是滑移带，因为TEM样品是经过抛光的，有可能是一些层错。你的样品表面貌似不太干净
赞一下 回复此楼
8楼2016-05-11 21:08:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 xiaoming11 的主题更新
81/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
