| 查看: 3124 | 回复: 7 | ||
[求助]
请问CoMoS中Co的xps的标准拟合是怎样的？从文献中看到不同的拟合方式，比较不确定 已有2人参与
|

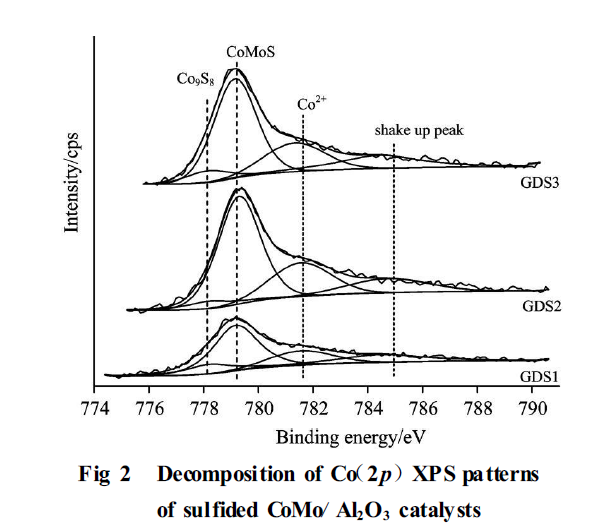

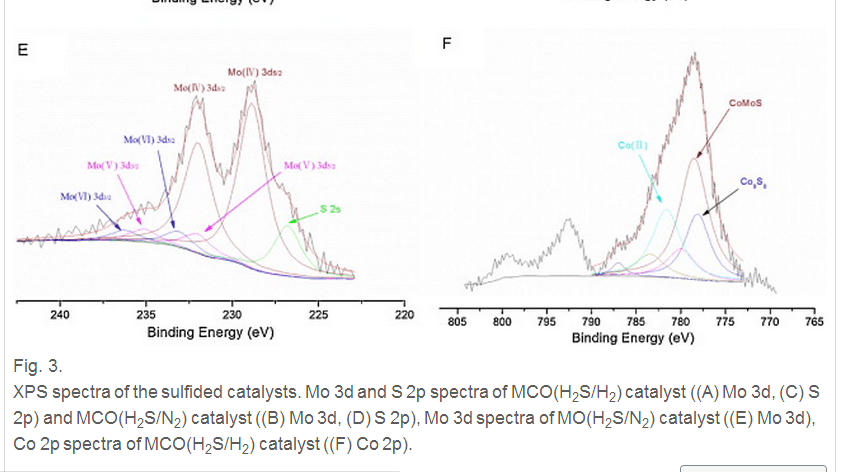

这是不同文献中的拟合方式，其中CoMoS 的特征峰779.2 eV，Co9S8 相的结合能为778.2eV , 781.7 为Co2+比较确定，其他的卫星峰不太明确怎么拟合。请了解的虫虫帮忙解答一下，谢谢！ `66$T@PBA`BA1ZIB74}OE}O.png  N0EXC{Q11O9$(11RC2M(IB3.jpg  X@KL1@X}}YN1}0ZN4X5NZJ1.png |
回复此楼» 猜你喜欢
关于合成MIL-125的求助
已经有0人回复
-
双非本硕光催化方向想读博，请各位老师看看我！
已经有2人回复
-
专业论文润色/翻译怎么收费?
已经有94人回复
-
瑞典林雪平大学范立洲课题组现招聘博士后、岗位制博士生
已经有0人回复
-
中国科大仿生界面材料科学全国重点实验室戴懿涛研究员/江雷院士团队招聘科研助理
已经有0人回复
-
中国科大仿生界面材料科学全国重点实验室戴懿涛研究员/江雷院士团队招聘科研助理
已经有0人回复
-
寻求物理化学学报最新的投稿模板！
已经有4人回复
-
东南大学杰青/海优团队招聘催化方向博士后
已经有866人回复
-
投稿咨询
已经有7人回复
-
自科面上 散金币 祈福
已经有61人回复
-
铁钼催化剂成型
已经有2人回复
【答案】应助回帖
★ ★ ★
感谢参与，应助指数 +1
温心若水: 金币+3, 谢谢应助，辛苦！ 2016-05-07 06:56:38
感谢参与，应助指数 +1
温心若水: 金币+3, 谢谢应助，辛苦！ 2016-05-07 06:56:38
|
建议按照最后一张图的文献进行拟合。 具有明确相的Co物种中Co的半峰宽应相等，因为Co2p内层电子lifetime即本征峰宽与元素价态无关。 如果物种类型不明确，比如有不同配位的Co，而又不想细分，这时可作为整体参与分峰，此时半峰宽没有限制。 卫星峰是由于一部分光电子损失动能形成的，因此半峰宽与主峰无关，可自由选择。卫星峰拟合复杂，越复杂的拟合越需要明确的justification，避免overinterpretation。所以如果不是必要的话，建议将卫星峰作整体处理。 |
2楼2016-05-07 00:19:24
|
谢谢帮忙解答，还有些疑问就是“ 如果物种类型不明确，比如有不同配位的Co，而又不想细分，这时可作为整体参与分峰，此时半峰宽没有限制。”这样拟合就是只需得到Co的总积分面积是吗？另外图2具有明确的物种，但半峰宽却不统一不妥吧 发自小木虫Android客户端 |
3楼2016-05-07 11:32:32
4楼2016-05-08 04:49:20
【答案】应助回帖
★ ★ ★ ★ ★
20140925: 金币+5, ★★★很有帮助 2016-05-08 20:17:02
20140925: 金币+5, ★★★很有帮助 2016-05-08 20:17:02
|
您的理解没错。 图2的作者貌似不是很懂XPS原理。半峰宽是由光电子峰的本征展宽（由内层电子跃迁的lifetime决定，这与其轨道能量相关，受不确定原理制约），X射线的色差，还有能量分析器的分辨力决定。在具体分析时，内层出射光电子在出射过程中也会因与材料作用（比如通过金属时激发等离子激元）导致峰变宽或变形。在您的系统中，这些特殊情况都不存在，因为您是同种材料同一XPS仪器，所以确定Co物种的半峰宽应一致。 |
» 本帖已获得的红花（最新10朵）
201409255楼2016-05-08 09:32:09
roly-poly14
新虫 (小有名气)
- 应助: 3 (幼儿园)
- 金币: 92.4
- 散金: 21
- 红花: 2
- 帖子: 155
- 在线: 77.1小时
- 虫号: 3935236
- 注册: 2015-06-22
- 专业: 催化化学
6楼2016-05-08 13:28:40
7楼2016-05-08 20:14:57
8楼2016-05-08 20:16:27
30
