【求助】多孔截面的压力出口设置问题 已有1人参与
|
|

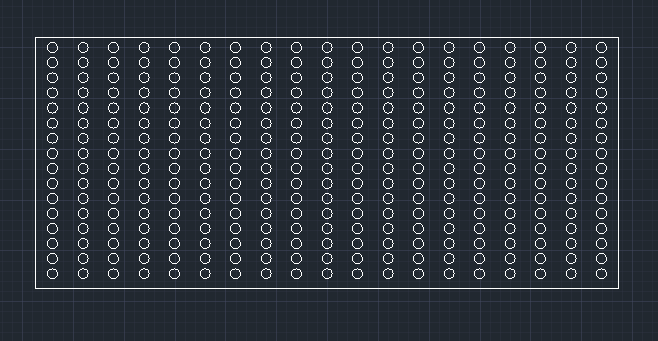

其实是个一般性问题，一端速度入口，另一端压力出口，只是出口是一块钢板（如图），钢板上开着很多的小孔，气流是从小孔排出到外界大气中的。那么应该怎么设置压力出口边界呢？将各个小孔都设为压力出口边界吗？ 小孔处的网格划分也是个问题？ 求指导，先谢过了！  捕获2.PNG@wuming524 |
回复此楼» 猜你喜欢
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有16人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有20人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有12人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有8人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有11人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有11人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有10人回复
sunfire001
金虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 1907.7
- 散金: 50
- 红花: 4
- 帖子: 116
- 在线: 82.2小时
- 虫号: 2705674
- 注册: 2013-10-08
- 性别: GG
- 专业: 传动机械学
2楼2016-05-06 16:15:57
3楼2016-07-11 17:13:37
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
sunfire001: 金币+20, ★★★很有帮助, 问题已解决，扩展计算域可以使计算结果更准确，我当时用workbench的meshing模块分网的，多个小孔作为一个name selection，边界类型设为outflow。 2016-07-12 11:49:25
sunfire001: 金币+20, ★★★很有帮助, 问题已解决，扩展计算域可以使计算结果更准确，我当时用workbench的meshing模块分网的，多个小孔作为一个name selection，边界类型设为outflow。 2016-07-12 11:49:25
| 楼主的计算域能不能扩展下呢？我不知道你的目的是啥，想得到什么结果，如果扩展计算域对你不影响，建议扩展，也就是将计算域扩大，把板这部分包括进来，变成内部的面。如果不能扩展计算域，额，用多孔介质模型？？这个我就不知道行不行了。不用多孔介质模型，网格需要好好划分，建议用ICEM，O型划分。希望对你有帮助 |
