[求助] 请教大虾们FLUENT计算（二维）出口速度上翘是为什么 已有1人参与

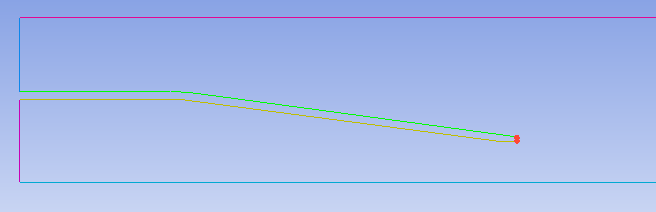

如图，做一个锥直喷嘴的计算，后面那段的长度已经够长了，可是出口流速还是不能平稳（这张图是L=2800，我还做了一个L=4000的也有上翘），这是计算误差允许还是计算有问题？因为要用这个数据来对能量比较，所以如果是误差允许那我应该怎么表述呢？原理又是什么？希望解答清楚一些~我还是个初学者。。

请教大虾们FLUENT计算（二维）出口速度上翘是为什么


请教大虾们FLUENT计算（二维）出口速度上翘是为什么-1


请教大虾们FLUENT计算（二维）出口速度上翘是为什么-2
回复此楼

» 猜你喜欢
1楼 2016-05-06 07:54:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zeb290647296

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
qq326137901: 金币+1, ★有帮助, 并没有帮助，也没有后续认真思考回答我的问题 2016-05-07 09:44:55
是否存在变径？我看你说锥形，是不是直径最后越来越小？这是一个问题，还有就是你的模型最后直管段是降低，能量转换，势能转化为动能，只要你的模型如此，直管段再长，速度依然升高

发自小木虫IOS客户端
赞一下 回复此楼
2楼2016-05-06 08:10:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

略有研究GJF

新虫 (小有名气)
最后一张图是侧面图？截面积越来越小，但是流量是不变的，速度当然上升啊

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-05-06 09:49:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qq326137901

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 略有研究GJF at 2016-05-06 09:49:24
最后一张图是侧面图？截面积越来越小，但是流量是不变的，速度当然上升啊

最后一张是我把前面喷嘴段放大了。这是一个锥直喷嘴相关的计算，采用二维轴对称模型，这就是个二维的问题~应该不是您说的这个可能性吧……
赞一下 回复此楼
4楼2016-05-06 13:17:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qq326137901

新虫 (初入文坛)
对了，我没有说清楚一个事情，就是这个东西是说的锥直喷嘴。采用二维轴对称模型。也没考虑重力。得到结果是出口轴线速度就回升了，但是又不是大程度。想来想起想不通~~~
赞一下 回复此楼
5楼2016-05-06 13:25:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qq326137901

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by zeb290647296 at 2016-05-06 08:10:28
是否存在变径？我看你说锥形，是不是直径最后越来越小？这是一个问题，还有就是你的模型最后直管段是降低，能量转换，势能转化为动能，只要你的模型如此，直管段再长，速度依然升高
...

对了，我没有说清楚一个事情，就是这个东西是说的锥直喷嘴。采用二维轴对称模型。也没考虑重力。得到结果是出口轴线速度就回升了，但是又不是大程度。想来想起想不通~~~
赞一下 回复此楼
6楼2016-05-06 13:27:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qq326137901

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by zeb290647296 at 2016-05-06 08:10:28
是否存在变径？我看你说锥形，是不是直径最后越来越小？这是一个问题，还有就是你的模型最后直管段是降低，能量转换，势能转化为动能，只要你的模型如此，直管段再长，速度依然升高
...

还有您说的直管段降低是什么意思？我在cad里面画的就是平直的，导入计算的时候也是二维轴对称，没考虑重力，不应该啊？？
赞一下 回复此楼
7楼2016-05-07 08:25:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guocan910214

铜虫 (正式写手)
减缩喷管，当然速度会一直增加了。

发自小木虫Android客户端
赞一下 回复此楼
吾志所向一往无前，愈挫愈勇，再接再厉
8楼2016-05-08 09:36:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qq326137901

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by guocan910214 at 2016-05-08 09:36:28
减缩喷管，当然速度会一直增加了。

……不是渐缩喷管啊，就是一个锥直喷嘴，后面的一大长段都是后面为了测轴线速度变化的流道（有限空间射流）
赞一下 回复此楼
9楼2016-05-09 08:17:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
