[求助]
Fluent计算VOF气液两相流之后的后处理问题
|
|

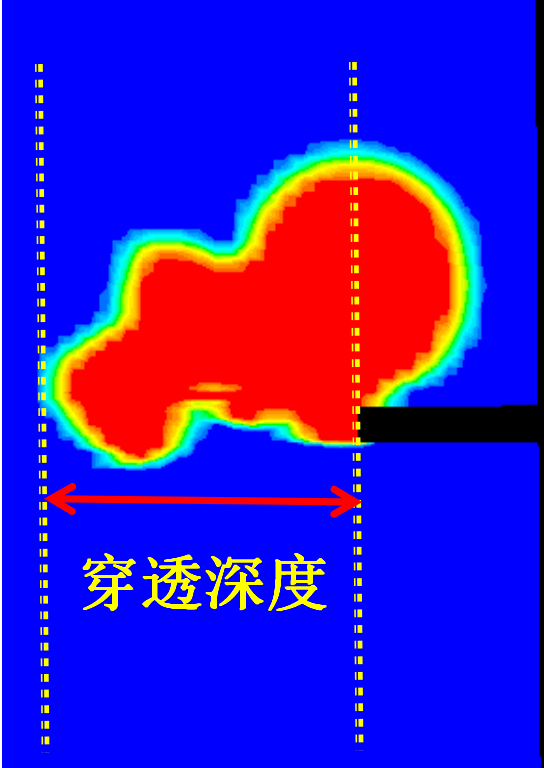

大家好，我现在做的一个的喷嘴侧吹的气液两相流仿真，现在的主要问题是无法从仿真图中直接得到气含率等参数。我的目的主要是得到气泡的穿透深度（具体可以看看上传的附件图片） 主要问题： 1.如何从fluent计算的结果中直接提取气泡的穿透深度的方法，穿透深度的定义（如图1所示） 2.可不可以用气含率的方法得到穿透深度呢？比如说选择中轴线位置（如图2所示），得到中轴线位置上的气含率分布（0-1）。从喷嘴的出口气含率为1，喷嘴的末端气含率为0，然后得到这段距离之间的所有气含率数值（0-1之间的任意值），然后以此作为计算穿透深度的长度。这个是我暂时的想法，但是不知道怎么得到这部分的数据，按照理论上来说VOF计算应该会有记录这部分的数据。 3.是否有其他的后处理软件可以解决上述的问题，tecplot或者是fieldview? 谢谢大家，希望大家可以帮我解决这个问题。  3.png  4.png |
回复此楼» 猜你喜欢
欢迎发来filecode的Mz6后的代码验证其规律
已经有69人回复
-
有时候，自然基金真的不能太认真 （我的申报经验）
已经有11人回复
-
时间戳又变了8-15
已经有23人回复
-
filecode=后面第一个是大写字母
已经有7人回复
-
filecode
已经有12人回复
-
小木虫上这么多卖论文的，真有人买论文么？感觉没必要啊
已经有13人回复
-
哪位老哥知道今年的国自然具体哪一天放榜？
已经有7人回复
-
关于Filecode分析方法
已经有13人回复
-
各位道友，我要去昆明玩几天，回来见。
已经有8人回复
-
咱们一起用铁证分析2026国家社科基金中标与否
已经有22人回复
luogangv
木虫 (小有名气)
- 应助: 50 (小学生)
- 金币: 2338.8
- 红花: 4
- 帖子: 280
- 在线: 117.5小时
- 虫号: 2711877
- 注册: 2013-10-10
- 专业: 工程热物理相关交叉领域
2楼2016-05-06 09:01:00
popmuchong
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 73.2
- 红花: 1
- 帖子: 15
- 在线: 5.2小时
- 虫号: 4592820
- 注册: 2016-04-16
- 专业: 化学工程及工业化学
|
定义一个面，和喷嘴一样宽度，用slicp，然后再用体积分数slicp，最后就会看到那个面在某个方向上的最大最小范围了，这个应该是准确的，而且就是不同的计算也可以用 发自小木虫Android客户端 |
3楼2016-05-06 09:09:39
