[求助] 螺栓预紧力对接触分析中接触面积影响 已有1人参与

模型如图1,是6个螺栓连接两块圆形板，板之间设摩擦接触。

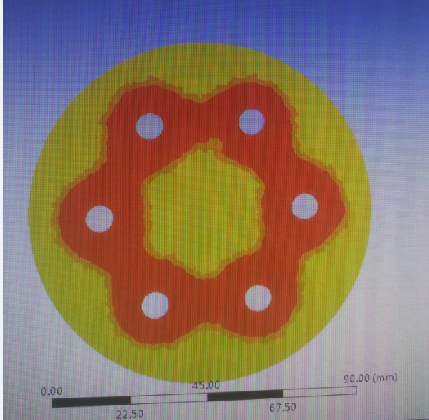

接触面积分析结果如图2，问题是螺栓预紧力施加10000N和1N，接触面积没有任何改变，怎么解释这个现象？
螺栓预紧力对接触分析中接触面积影响


螺栓预紧力对接触分析中接触面积影响-1
回复此楼

» 猜你喜欢
1楼 2016-05-05 22:21:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Thatisyou: 金币+10, ★★★很有帮助 2016-05-06 12:33:51
接触面积是由你定义的接触对的接触面和目标面，以及外载荷决定的，由于你对每个螺栓施加的预紧力是一样的，所以出现你所看到的情况，你可以试试：对不同的螺栓施加不同的预紧力，看接触面积是否有所不同。
赞一下 回复此楼
2楼2016-05-06 08:07:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Thatisyou

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2016-05-06 08:07:20
接触面积是由你定义的接触对的接触面和目标面，以及外载荷决定的，由于你对每个螺栓施加的预紧力是一样的，所以出现你所看到的情况，你可以试试：对不同的螺栓施加不同的预紧力，看接触面积是否有所不同。

我试了一下，每个螺栓加载不同预紧力确实会使接触面积变化。但是我不明白的是，每个螺栓加载相同力的时候，改变力的大小，接触面积却没有变化，这是说接触面积跟力的大小没有关系吗?
赞一下 回复此楼
3楼2016-05-06 12:37:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
Thatisyou: 金币+10, ★★★很有帮助 2016-05-08 15:42:43
这只是你这个问题的特殊情况，即在各个螺栓预紧力相同的情况下，接触面积相同。
    实际上，你也看到，预紧力不同时，不同螺栓的接触面积是变化的，即接触面积与预紧力大小有关。只是对预紧力相同 (大小不同) 的情况，才出现接触面积相同，这只是一种特殊情况，不是普遍的情况。比如说，如果你的螺栓分布不是均匀的，或者螺栓附近的结构不完全相同，都可能出现接触面积不同的情况。
赞一下 回复此楼
4楼2016-05-07 07:33:20
