[求助] HFSS仿真，怎么确定天线工作频率 已有1人参与

您好，我是一名刚注册的新手，金币不多，谢谢大家。

请问: 怎么确定一个天线的工作频率
       下图是我做HFSS仿真时遇到的，设计一个2.4GHz微带天线，并且得出了它在1.5-3.5GHz频率范围内的S11参数以及驻波比。后来我又做了1-60GHz的频率扫描情况。但是发现，天线在40GHz附近S11损耗和驻波比都很小。
        那么问题来了，为什么这个天线不选择工作频率在40GHz呢?
        我也刚开始着手天线方面的学习，有不懂的地方，希望大神帮帮忙！谢谢

HFSS仿真，怎么确定天线工作频率
2.4GHz 微带天线


HFSS仿真，怎么确定天线工作频率-1

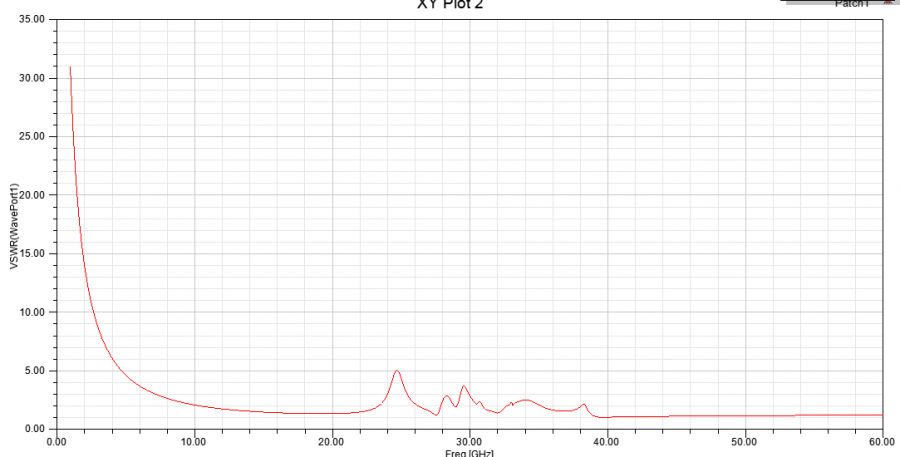

扫描1-60GHz驻波比


HFSS仿真，怎么确定天线工作频率-2

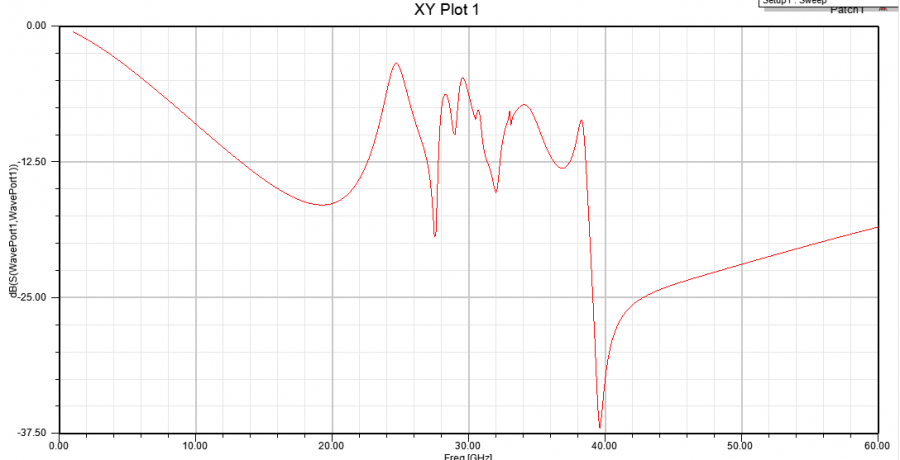

扫描1-60GHz的S11参数


HFSS仿真，怎么确定天线工作频率-3

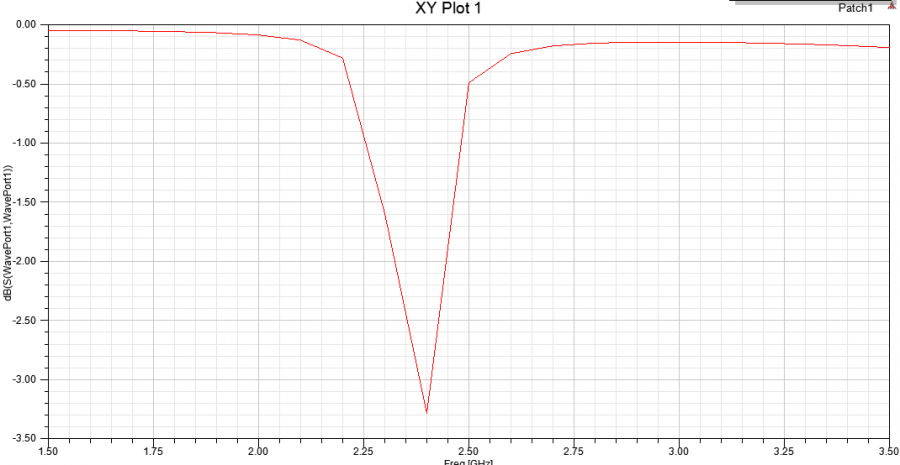

扫描1.5-3.5GHz时11参数


HFSS仿真，怎么确定天线工作频率-4

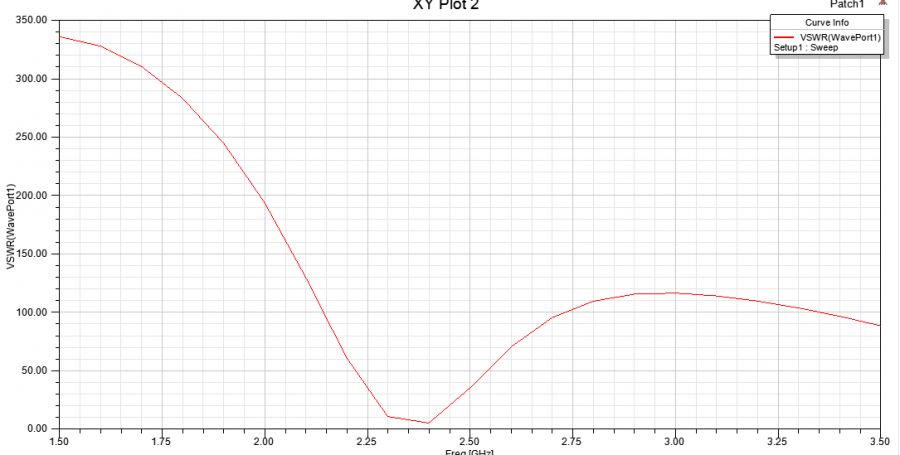

扫描1.5-3.5GHz时驻波比
回复此楼

» 猜你喜欢
1楼 2016-05-05 19:14:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

玩玩接接玩玩

新虫 (正式写手)


发自小木虫Android客户端
2楼2016-05-05 22:17:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

玩玩接接玩玩

新虫 (正式写手)
有人吗
回复此楼
3楼2016-05-06 08:31:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

玩玩接接玩玩

新虫 (正式写手)
如果您有认识的朋友知道这个，也麻烦您打听一下

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-05-06 10:06:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alence

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
HFSS不适合仿真宽频带的问题，1-60GHz，太宽了，结果很可能是不准的。如果问题确实就是宽频带的，那么只好分段扫频，比如1-5GHz，6-10GHz，11-15GHz,......一段一段仿真。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

玩玩接接玩玩
知足常乐
5楼2016-05-06 12:00:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

玩玩接接玩玩

新虫 (正式写手)


发自小木虫Android客户端
6楼2016-05-06 15:09:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

玩玩接接玩玩

新虫 (正式写手)
送红花一朵
引用回帖:
5楼: Originally posted by alence at 2016-05-06 12:00:20
HFSS不适合仿真宽频带的问题，1-60GHz，太宽了，结果很可能是不准的。如果问题确实就是宽频带的，那么只好分段扫频，比如1-5GHz，6-10GHz，11-15GHz,......一段一段仿真。

谢谢指导，想请教一下天线工作频率怎么确定的，是不是说损耗，驻波比小的作为工作频率比较好呢

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-05-06 15:13:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

玩玩接接玩玩

新虫 (正式写手)
引用回帖:
7楼: Originally posted by 玩玩接接玩玩 at 2016-05-06 15:13:51
谢谢指导，想请教一下天线工作频率怎么确定的，是不是说损耗，驻波比小的作为工作频率比较好呢
...

假如我这个HFSS1-60GHz仿真是准确的，那么是不是工作频率可以定为40GHz呢

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-05-06 15:15:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

玩玩接接玩玩

新虫 (正式写手)


发自小木虫Android客户端
9楼2016-05-07 17:23:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qazwsxedcgc

新虫 (初入文坛)
请假大神
关于最后求得的折射率n=1/(kd)cos-1{(1-s11*s11-s21*s21)/(2*s21)}中的k是用k=2π/波长计算吗？
波长=C/频率，是这样计算吗？

发自小木虫IOS客户端
赞一下 回复此楼
10楼2016-06-05 22:37:05
