[求助]
两个物体的接触面进行创建Interface操作后建立了Interior类型的面 已有2人参与
|

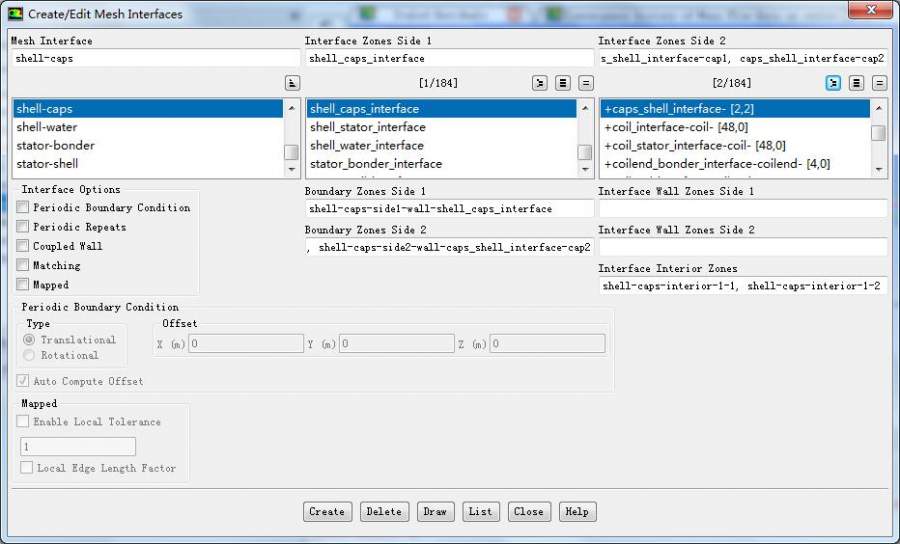

如题，我想进行传热计算。在对两个物体的接触面进行创建interface操作后，发现并没有出现**—**—wall以及**—**—wall—shadow，而是出现了Interior类型的面，命名规则为**-**-interior。  我观察到这两个物体的材料相同，而且另外两个材料相同的物体创建interface后也出现了同样的结果。但是Interior是内部面，必须在两侧网格一致的情况下才能起作用啊，不然数据不就无法交互了么？我很确定两侧网格是不一样的，但是计算结果却是连续分布的，看上去没什么问题，这是怎么回事，我搞糊涂了。 另外生成interior我无法读取交界处的heat flux，也很头疼，有什么解决办法吗，或者这个情况应该怎么解释呢？ |
回复此楼» 猜你喜欢
面上模板改不了页边距吧？
已经有6人回复
-
307求调剂
已经有6人回复
-
304求调剂
已经有5人回复
-
317一志愿华南理工电气工程求调剂
已经有8人回复
-
272求调剂
已经有3人回复
-
化工专硕348，一志愿985求调剂
已经有6人回复
-
292求调剂
已经有3人回复
-
290求调剂
已经有6人回复
-
295求调剂
已经有5人回复
-
26申博
已经有4人回复
» 本主题相关商家推荐: (我也要在这里推广)
lvdq44
木虫 (著名写手)
- 应助: 9 (幼儿园)
- 金币: 16176.2
- 红花: 3
- 帖子: 1154
- 在线: 878.5小时
- 虫号: 587512
- 注册: 2008-08-22
- 性别: GG
- 专业: 化学反应工程
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
wenwanyusg: 金币+20, ★★★很有帮助, 谢谢你，你说这些我明白的，只是搞不清去为什么mesh interface后变成了Interior,现在已经解决了，谢谢你。 2016-05-06 09:29:41
感谢参与，应助指数 +1
wenwanyusg: 金币+20, ★★★很有帮助, 谢谢你，你说这些我明白的，只是搞不清去为什么mesh interface后变成了Interior,现在已经解决了，谢谢你。 2016-05-06 09:29:41
| 这两个面及其所在的体积里，可以做不同的网格划分，它们互不相关。而这两个面上的数值是通过插值来完成传递的。就是说，面2上网格点上的值，是面1上与此点临近的相关点经插值得到的。当然这些过程是软件程序自动完成的。这是一对面，属于不同的体积。但是从物理上说，它们又是同一个面。不知我说清楚了没有？ |
2楼2016-05-04 12:32:03
