[求助] Ansys的workbench流固耦合分析，导入Gambit划分好的网格，出问题了？ 已有1人参与

正在做本科毕设，请教大神虫友。

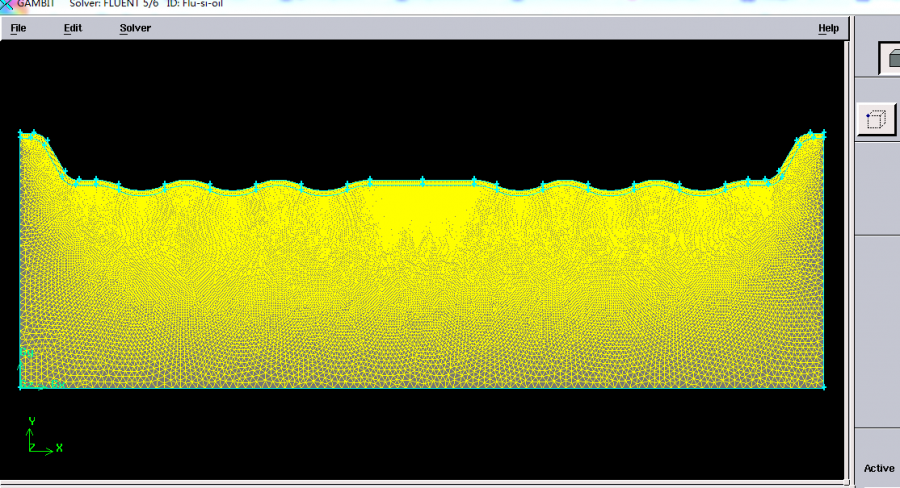

Ansys的workbench平台进行流固耦合分析，在Gambit划分好的网格，导入Ansys后网格没了，好像要重新划分，刚接触软件，不熟悉，应该怎样才能直接导入网格？

Ansys的workbench流固耦合分析，导入Gambit划分好的网格，出问题了？


Ansys的workbench流固耦合分析，导入Gambit划分好的网格，出问题了？-1


Ansys的workbench流固耦合分析，导入Gambit划分好的网格，出问题了？-2

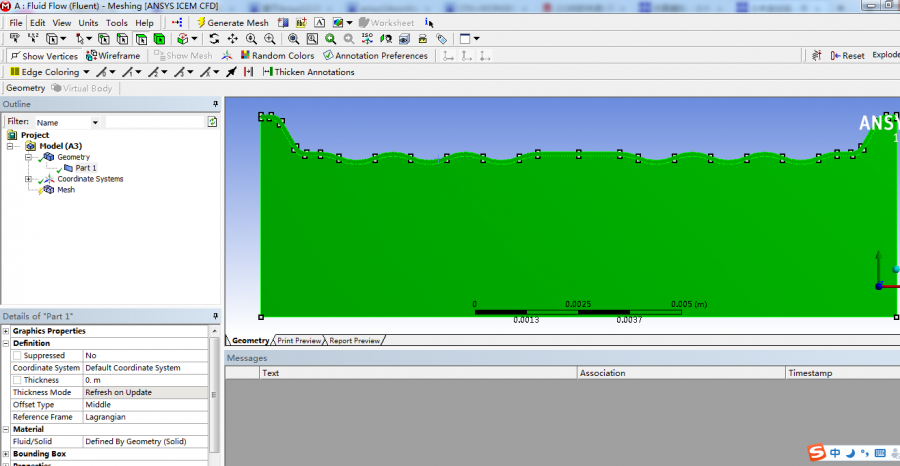

在Ansys的Meshing里又要网格没了.PNG@wuming524
回复此楼

» 猜你喜欢
1楼 2016-05-03 15:06:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zeb290647296

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
zorro_强子: 金币+5, ★★★很有帮助 2016-05-05 20:08:56

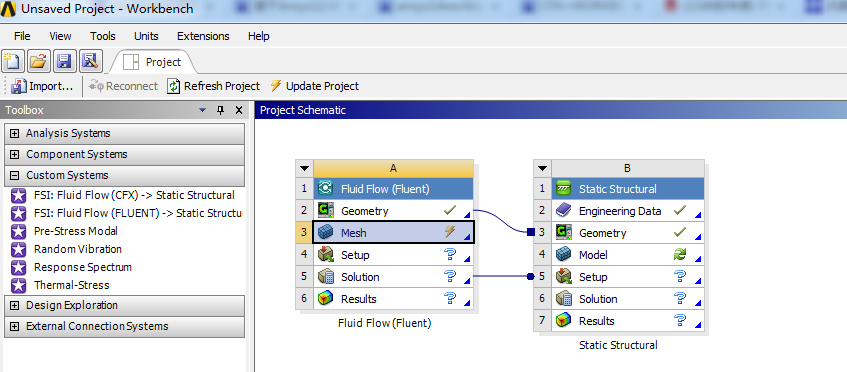

WORKBENCH中耦合计算，你有两种方法，第一个是Gambit中建模，不划分网格，输出dbs几何模型文件，然后在你上图的fluid flow中建模时候打开模型，生成，在后一块MESH中画网格，然后完成后面的计算，因为你打开的模块中只要涉及到Geometry和mesh就必须要在该模块划网格。
还有一个方法是，耦合时候不要选择fluid flow，而是workbench往下拉，还有一个模块直接就叫fluent，你把这个和你的static关联，这个fluent里面没有Geometry和mesh，打开直接是fluent主文件，你就可以把你Gamnit画的网格输出为MESH文件然后在这个里直接打开。
说的很详细了，希望帮到你
赞一下(2人) 回复此楼
2楼2016-05-04 08:02:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zorro_强子

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by zeb290647296 at 2016-05-04 08:02:22
WORKBENCH中耦合计算，你有两种方法，第一个是Gambit中建模，不划分网格，输出dbs几何模型文件，然后在你上图的fluid flow中建模时候打开模型，生成，在后一块MESH中画网格，然后完成后面的计算，因为你打开的模块中 ...

谢谢

你帮我看看，是这样么？
Ansys的workbench流固耦合分析，导入Gambit划分好的网格，出问题了？-3
赞一下(1人) 回复此楼
3楼2016-05-05 20:11:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zeb290647296

木虫 (正式写手)
引用回帖:
3楼: Originally posted by zorro_强子 at 2016-05-05 20:11:58
谢谢

你帮我看看，是这样么？

...

嗯嗯，你再试试

发自小木虫IOS客户端
回复此楼
4楼2016-05-06 07:52:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dr521bxy

新虫 (初入文坛)
虫友解决这个问题了吗？
赞一下 回复此楼
5楼2018-06-03 21:38:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fan963284902

金虫 (小有名气)
不是没有了，而是坐标平面的设置问题

发自小木虫Android客户端
赞一下 回复此楼
6楼2018-06-04 09:05:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dr521bxy

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by fan963284902 at 2018-06-04 09:05:10
不是没有了，而是坐标平面的设置问题

我用gambit画好流固耦合网格，为什么不能导入workbench中的modal分析模块？大神知道吗？
赞一下 回复此楼
7楼2018-06-04 15:36:54
