ANSYS workbench中怎么在管道中间施加固定支撑 已有1人参与
|
|
ANSYS workbench中怎么在管道的中间部分施加固定支撑，如图，就跟在两端面施加固定支撑一样，求高手帮忙。 12.PNG |
回复此楼» 猜你喜欢
环境285分，过六级，求调剂
已经有4人回复
-
学硕化学工程与技术，一志愿中国海洋大学320+求调剂
已经有3人回复
-
能源动力 调剂
已经有3人回复
-
348求调剂
已经有4人回复
-
材料化工340求调剂
已经有5人回复
-
08工科求调剂290分
已经有6人回复
-
材料调剂
已经有3人回复
-
372分材料与化工（085600）一志愿湖南大学求调剂
已经有4人回复
-
283分材料与化工求调剂
已经有4人回复
-
一志愿华东理工大学，080500学硕，317分，求调剂
已经有12人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- Ansys 模拟微动磨损
已经有1人回复
- ANSYS的经典教程
已经有13人回复
- ansys读取txt数据出现以下提示错误
已经有2人回复
- ANSYS实用教程及精选实战练习
已经有19人回复
- ANSYS
已经有0人回复
- ansys新手求教画网格问题
已经有4人回复
- 求教！！！ANSYS怎么建立填充墙的模型啊
已经有1人回复
- ANSYS工程分析
已经有77人回复
- 请分析下ANSYS运行时出现的错误日志
已经有1人回复
- ansys中怎么使用单元坐标系？
已经有4人回复
- 懂的进！Ansys做自由模态分析的意义与价值？
已经有6人回复
- ansys结果的呈现问题
已经有1人回复
- ANSYS_安世亚太2008年用户大会优秀论文集
已经有179人回复
- ANSYS CFX中应用零方程湍流模型
已经有5人回复
- 急急急———ansys求解时出现错误
已经有1人回复
- 求ANSYS用于焊接分析的生死单元的例子
已经有4人回复
lvseshijie
金虫 (正式写手)
- 应助: 5 (幼儿园)
- 金币: 1271.7
- 散金: 9
- 帖子: 443
- 在线: 293.7小时
- 虫号: 3102788
- 注册: 2014-03-31
- 性别: GG
- 专业: 制造系统与自动化
5楼2016-05-02 19:48:58
2楼2016-05-02 17:44:43
gujinbin
金虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 1530.6
- 散金: 150
- 帖子: 156
- 在线: 50.7小时
- 虫号: 3934084
- 注册: 2015-06-21
- 性别: GG
- 专业: 机械结构强度学
3楼2016-05-02 17:45:52
lvseshijie
金虫 (正式写手)
- 应助: 5 (幼儿园)
- 金币: 1271.7
- 散金: 9
- 帖子: 443
- 在线: 293.7小时
- 虫号: 3102788
- 注册: 2014-03-31
- 性别: GG
- 专业: 制造系统与自动化
4楼2016-05-02 19:30:18
w_tao13614
银虫 (小有名气)
- 应助: 3 (幼儿园)
- 金币: 5138.6
- 散金: 186
- 红花: 1
- 帖子: 281
- 在线: 124.3小时
- 虫号: 3930881
- 注册: 2015-06-18
- 性别: GG
- 专业: 水工结构和材料及施工
6楼2016-05-02 19:56:32
gujinbin
金虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 1530.6
- 散金: 150
- 帖子: 156
- 在线: 50.7小时
- 虫号: 3934084
- 注册: 2015-06-21
- 性别: GG
- 专业: 机械结构强度学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lvseshijie: 金币+40, ★★★★★最佳答案 2016-05-03 08:49:23
感谢参与，应助指数 +1
lvseshijie: 金币+40, ★★★★★最佳答案 2016-05-03 08:49:23
|

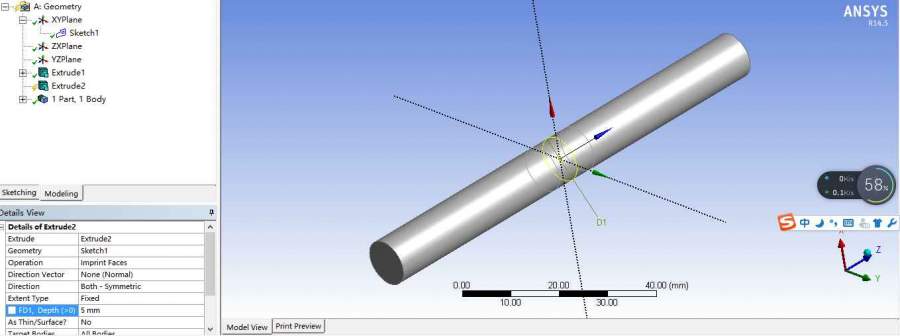

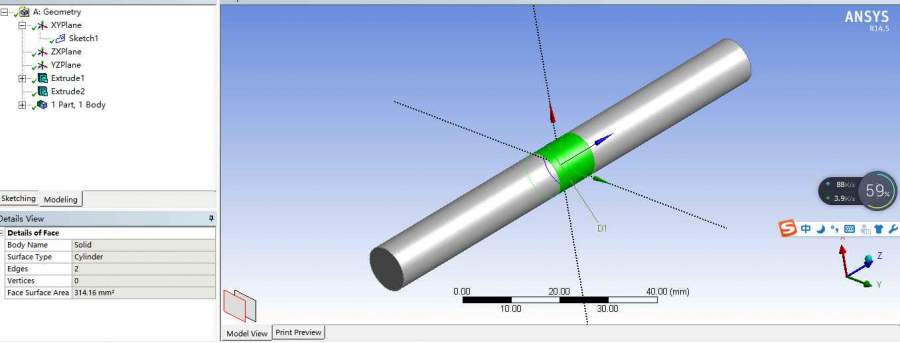

通过直线旋转或者圆拉伸，在operation里选择imprint-faces就行了   发自小木虫Android客户端 |
7楼2016-05-02 20:04:34
lvseshijie
金虫 (正式写手)
- 应助: 5 (幼儿园)
- 金币: 1271.7
- 散金: 9
- 帖子: 443
- 在线: 293.7小时
- 虫号: 3102788
- 注册: 2014-03-31
- 性别: GG
- 专业: 制造系统与自动化
8楼2016-05-02 20:18:36
lvseshijie
金虫 (正式写手)
- 应助: 5 (幼儿园)
- 金币: 1271.7
- 散金: 9
- 帖子: 443
- 在线: 293.7小时
- 虫号: 3102788
- 注册: 2014-03-31
- 性别: GG
- 专业: 制造系统与自动化
9楼2016-05-02 20:20:35
w_tao13614
银虫 (小有名气)
- 应助: 3 (幼儿园)
- 金币: 5138.6
- 散金: 186
- 红花: 1
- 帖子: 281
- 在线: 124.3小时
- 虫号: 3930881
- 注册: 2015-06-18
- 性别: GG
- 专业: 水工结构和材料及施工
|
我用wb的布尔操作结合多个体成一个体时，两个体的结合处就会有一条线，你可以先切开，再用布尔操作结合，最后把约束加在那条线上，我是这么想的，不知道行不行的通 发自小木虫Android客户端 |
10楼2016-05-02 20:45:52
