[求助] icem，画长方体非结构化网格，出现边界层逐渐减小现象，求助！ 已有1人参与

我在画一个简单的长方体状（105×105×10）的 非结构化网格。在长方体的上方和下方分别生成边界层（第一层0.01，ratio 1.1，层数11层），生成的边界层在一角突然出现减小的现象，无奈求助，望得到小木虫大神的指点!
采用Robust（Octree）生成方式，网格种类为 Tetra/Mixed

icem，画长方体非结构化网格，出现边界层逐渐减小现象，求助！


icem，画长方体非结构化网格，出现边界层逐渐减小现象，求助！-1

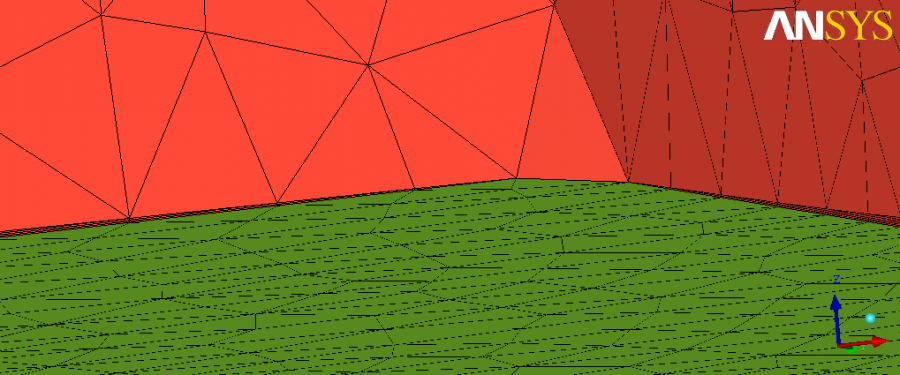

icem，画长方体非结构化网格，出现边界层逐渐减小现象，求助！-2

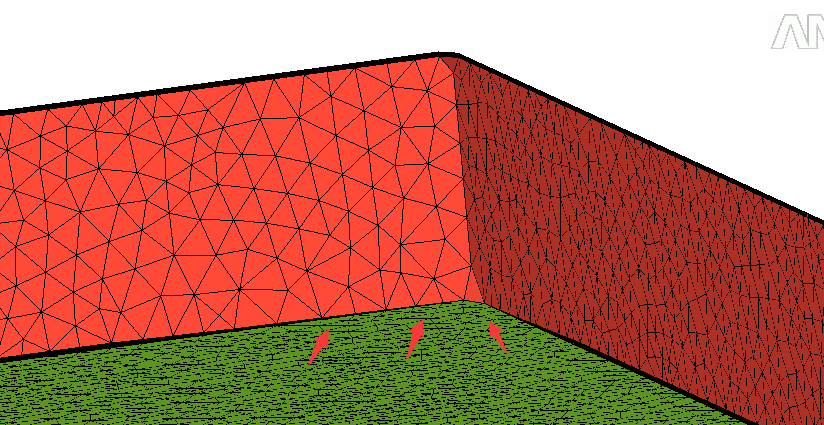

在长方体的这个位置发生的.png@wuming524
回复此楼

» 猜你喜欢
1楼 2016-04-30 11:35:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
手边没电脑，凭影响给你说。改个生成角度或者是生产方式，有个为塌陷生成，还有挤压方式生产。

发自小木虫Android客户端
赞一下(1人) 回复此楼
其实我想说，以上结论是我瞎编的。。。
2楼2016-04-30 15:07:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ij魔宗

木虫 (正式写手)
用icem cfd画

发自小木虫IOS客户端
回复此楼
3楼2016-04-30 16:54:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

基督山少年

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by lx901023 at 2016-04-30 15:07:44
手边没电脑，凭影响给你说。改个生成角度或者是生产方式，有个为塌陷生成，还有挤压方式生产。

生成角度怎么改啊？

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-05-02 10:55:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

基督山少年

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by ij魔宗 at 2016-04-30 16:54:52
用icem cfd画

我目前就是用icem cfd画的啊

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-05-02 10:56:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

可以用六面体处理的
赞一下 回复此楼
6楼2016-05-10 10:59:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imachengyu

新虫 (小有名气)
楼主解决了吗？生成角度可能是指，设置边界层网格参数时有一个angle选项，把这个值改大

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-10-21 00:05:20
