[求助] 欧姆阻抗求解（在线等 ） 已有1人参与

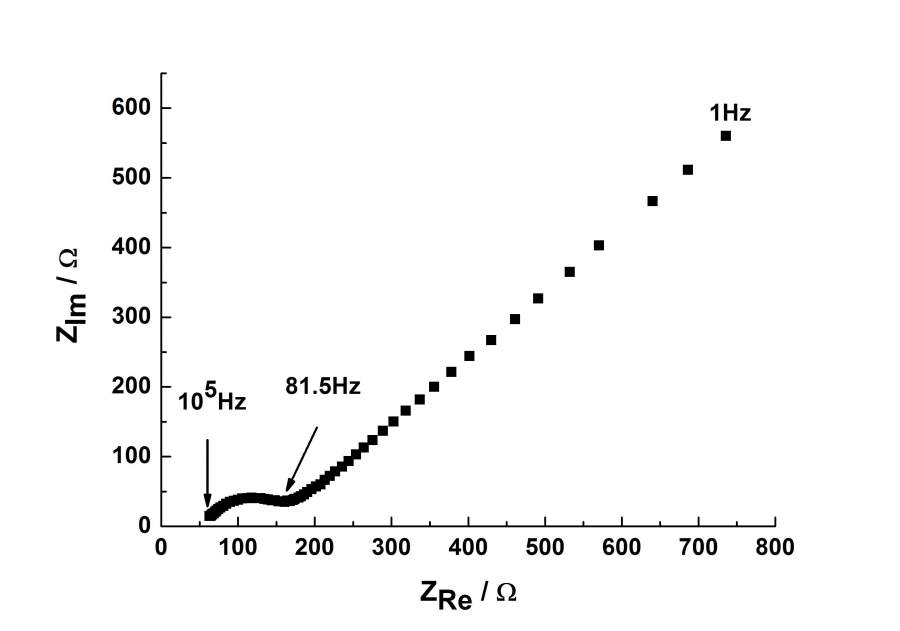

下图为1mm直径的金圆盘电极，在15mmol L-1 K4Fe(CN)6+15mmol L-1 K3Fe(CN)6+ 1mol L-1 KCl电解液中开路条件下的电化学阻抗谱（温度为25℃）。请回答下列问题。（10分）
(1)在不同频率范围内，该电极过程的控制步骤分别是什么？
(2)画出适用于拟合该阻抗谱的等效电路，写出相应的电路描述码，说明等效电路中各元件的物理意义；
(3)说明如何根据拟合得到的等效电路元件的参数，计算该电极体系的交换电流密度和扩散系数（假定K4Fe(CN)6和K3Fe(CN)6具有相同的扩散系数）。

欧姆阻抗求解（在线等 ）
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-04-29 16:17:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
1.高频部分是电化学控制，也就是半圆部分，低频部分是扩散控制，后面的额斜线部分
2.一个半圆+一条斜线
R（RQ）W
物理阻抗（电化学阻抗 双电层电容）扩散
3.后面的计算有公式，比较复杂
没记住..
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
2楼2016-04-29 23:30:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hao123czq8878

金虫 (正式写手)
引用回帖:
2楼: Originally posted by langzhizhou at 2016-04-29 23:30:22
1.高频部分是电化学控制，也就是半圆部分，低频部分是扩散控制，后面的额斜线部分
2.一个半圆+一条斜线
R（RQ）W
物理阻抗（电化学阻抗 双电层电容）扩散
3.后面的计算有公式，比较复杂
没记住..

你确定是半圆，2.是一个压低的圆弧 R+（R||CPE)+W
赞一下(1人) 回复此楼
3楼2016-04-30 20:33:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不知道什么好

新虫 (正式写手)
引用回帖:
3楼: Originally posted by hao123czq8878 at 2016-04-30 20:33:05
你确定是半圆，2.是一个压低的圆弧 R+（R||CPE)+W...

人家都有Q了，就说明理论上是半圆，由于弥散效应所以变成了圆弧。

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-05-02 22:08:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小爽爽123

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by langzhizhou at 2016-04-29 23:30:22
1.高频部分是电化学控制，也就是半圆部分，低频部分是扩散控制，后面的额斜线部分
2.一个半圆+一条斜线
R（RQ）W
物理阻抗（电化学阻抗 双电层电容）扩散
3.后面的计算有公式，比较复杂
没记住..

哇塞！你是怎么知道这些，我这个小菜鸟，什么都不懂，就照着文献做实验，发现好多不明白的地方，大神，有没有推荐的书或资料可以推荐一下吗？想好好学习一下

发自小木虫IOS客户端
赞一下 回复此楼
5楼2016-05-14 00:37:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)
引用回帖:
5楼: Originally posted by 小爽爽123 at 2016-05-14 00:37:40
哇塞！你是怎么知道这些，我这个小菜鸟，什么都不懂，就照着文献做实验，发现好多不明白的地方，大神，有没有推荐的书或资料可以推荐一下吗？想好好学习一下
...

电化学阻抗谱导论(曹楚南
赞一下(1人) 回复此楼
