并联电路中的短接现象怎么理解？ 已有3人参与
|
|

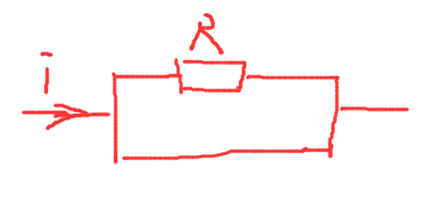

对于这样一个并联电路，很明显电流不会经过电阻R，直接从下面的导线流过（自高中以来，老师就是这么说的，这种现象叫短接。），这个结论自高中以来就一直在用，但是我始终没明白其中的理由。我举个例子假如上面这个拓扑结构是在水平面上的流体（水）管路，而且是敞开式的，电阻那一分支就像在水沟中放了一块石头或者什么其它的阻碍物，但是水会从下面那条水沟过去而不经过上面那条有石头的水沟吗，经验告诉我不可能，水或多或少都会从有石头的那条沟过去，基于这样的推理，跟上面电路中的结论不太符合啊，这是为什么啊？ 002.png |
回复此楼» 猜你喜欢
求调剂一志愿海大，0703化学学硕304分，有大创项目，四级已过
已经有9人回复
-
289材料与化工（085600）B区求调剂
已经有4人回复
-
一志愿武理材料工程348求调剂
已经有6人回复
-
08工科 320总分 求调剂
已经有11人回复
-
一志愿华中农业071010，总分320求调剂
已经有6人回复
-
323求调剂
已经有5人回复
-
284求调剂
已经有5人回复
-
317求调剂
已经有16人回复
-
287求调剂
已经有9人回复
-
求调剂
已经有6人回复
xjh199089
铁杆木虫 (著名写手)
- 应助: 10 (幼儿园)
- 金币: 6270.3
- 散金: 205
- 红花: 5
- 帖子: 1217
- 在线: 333.2小时
- 虫号: 2723468
- 注册: 2013-10-14
- 性别: GG
- 专业: 化工系统工程
|
你真是一个较真的孩子，有很多东西是不能这样类比的，这是一个优越选择性的问题，就像要过一条河，河上有两座桥，一座桥是要收过桥费的，另一座桥是免费的，只要是稍微有点智商的人肯定基本都会从免费的桥过河吧。你说水管那个例子也是一样的道理，可能刚开始水被挡住，但是只要超过了石头的高度，上边的都是免费通过的，所以两边的优越性是一样的了，所以肯定会从两边经过。不知道这样的解释你满意吗？ 发自小木虫IOS客户端 |
11楼2016-05-01 20:36:19
【答案】应助回帖
感谢参与，应助指数 +1
|
这个很简单，你举的例子是非理想短路。一边有石头有阻力，另一边流出也不是完全没有阻力的。 而短路是 理想条件，也就是一边电阻为零。想理解这个问题，可以逐渐减少并联部分电阻，譬如到1欧姆，0.1欧姆。。等等，然后测量数据，分析。用Multisim仿真吧。 发自小木虫Android客户端 |
2楼2016-04-30 07:27:45
cao250
银虫 (著名写手)
- 应助: 2 (幼儿园)
- 金币: 10960.1
- 散金: 2
- 红花: 21
- 帖子: 1645
- 在线: 367.9小时
- 虫号: 1158632
- 注册: 2010-11-29
- 性别: GG
- 专业: 光学
|
楼上说的很对，物理书上的短路是一种理想情况，认为导线电阻为零，电流全部从这流过了，实际情况可以认为导线电阻很小，所以电流很大，上面电阻相对于导线电阻很大，分到的电流很小很小。 发自小木虫IOS客户端 |
3楼2016-04-30 14:53:03
liangfegcha
禁虫 (正式写手)
|
本帖内容被屏蔽 |
4楼2016-04-30 23:38:01
kissego100
铜虫 (著名写手)
- 物理EPI: 1
- 应助: 429 (硕士)
- 金币: 14.2
- 散金: 110
- 红花: 64
- 帖子: 2341
- 在线: 1026.6小时
- 虫号: 4025924
- 注册: 2015-08-17
- 性别: GG
- 专业: 基础物理学
5楼2016-05-01 07:42:49
6楼2016-05-01 09:31:28
|
如果并联部分导线电阻为r（r＞0），通过此导线的电流为i'，那么导线两端的电压降为U=i'r。那么电阻两端的电压即为i'r，则有i'r=IR，从而通过电阻的电流为I=i'r/R。可以看到，当并联导线的电阻r趋近于0的时候，通过电阻的电流就趋近于0. 发自小木虫Android客户端 |
7楼2016-05-01 09:39:10
