[求助] 求助橡胶材料(EPDM)计算仿真

本人做机械设计,最近开发了一种EPDM材质的橡胶波纹管,在模拟仿真计算时遇到些问题:
前期试验:橡胶波纹管的压缩试验,测得载荷与位移的关系。
按照Mooney-Rivlin模型进行拟合,
得到C10= -0.2424MPa,C01= 0.09953MPa.
MATLAB程序如下:
****************************
F=xlsread('test.xls',1,'A100:A500');%读取试验的力
x=xlsread('test.xls',1,'B100:B500');%读取试验的位移
A0=294;%初始截面积
l0=64;%初始长度
X=1./(1-x./l0);%1/λ(λ代表压缩比), x./l0代表压缩率
sigma=(1-x./l0).*F./A0;%实际应力,式中(1-x./l0)代表考虑了压缩截面积变粗对应力的影响
Y=sigma./(2.*((1-x./l0).*(1-x./l0)-1./(1-x./l0)));%代表应力
*******************************

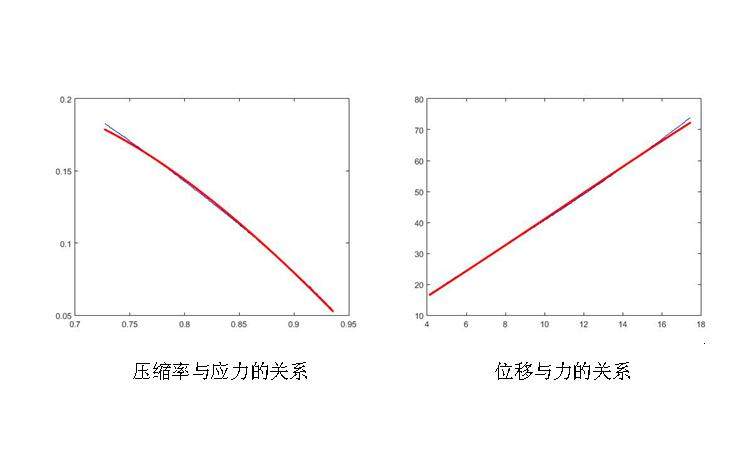

拟合图中,红线代表拟合曲线,蓝线代表实际试验数据。二者的相关性很高。(拟合曲线和试验点坐标如附件所示)
问题:
(1)程序计算中参考了橡胶材料拉伸试验的处理过程,不知是否妥当?
(2)C10和C01的参数有无限制,是都为正数或是可正可负,其具体代表的物理意义是?
(3)在workbench中进行模拟计算时,变形方向与实际相反(实际应该为压缩变形的,而模拟结果为拉伸变长了)?
(4)MATLAB拟合程序是否有问题?求助橡胶材料(EPDM)计算仿真
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : test.xls
  • 2016-04-27 20:56:33, 402 K
  • 附件 2 : 问题.docx
  • 2016-04-27 20:57:01, 48.71 K

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

已阅   关注TA 给TA发消息 送TA红花 TA的回帖

tangyao1999

金虫 (正式写手)

表征你开发的新EPDM的性质?高端大气上档次

发自小木虫Android客户端
2楼2016-04-27 23:46:25
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

dongyf19

银虫 (小有名气)

引用回帖:
2楼: Originally posted by tangyao1999 at 2016-04-27 23:46:25
表征你开发的新EPDM的性质?高端大气上档次

理解错了,我前期利用EPDM做了一个橡胶波纹管,又用试验机测试了压缩力和位移的关系(可得到该刚度),现在想在ansys中有限元模拟计算该刚度,需要用到C10和C01两个数据,因自己不是高分子专业,不太懂橡胶材料的性能,故来木虫求教。

[ 发自手机版 http://muchong.com/3g ]
3楼2016-04-28 17:08:25
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

tangyao1999

金虫 (正式写手)

引用回帖:
3楼: Originally posted by dongyf19 at 2016-04-28 17:08:25
理解错了,我前期利用EPDM做了一个橡胶波纹管,又用试验机测试了压缩力和位移的关系(可得到该刚度),现在想在ansys中有限元模拟计算该刚度,需要用到C10和C01两个数据,因自己不是高分子专业,不太懂橡胶材料的性 ...

好吧,不是很懂,

发自小木虫Android客户端
4楼2016-04-28 23:16:24
