[求助]
Pipe289单元做谐响应分析求最大主应力
|
|

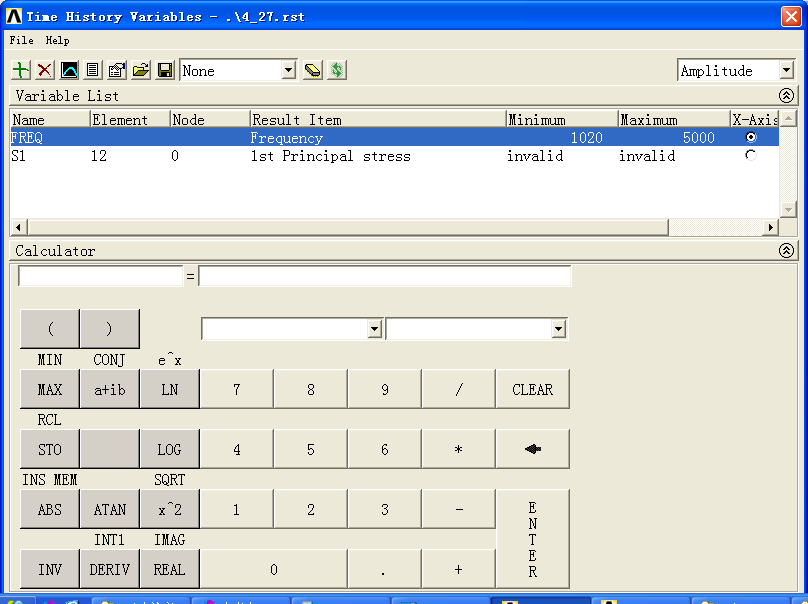

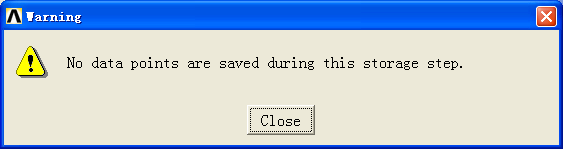

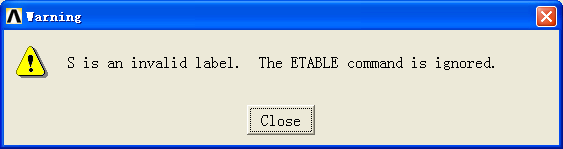

我用pipe289单元做了一个管道谐响应分析，现在要取出所有频率下最大主应力并输出到一个文件中。我尝试了两种方法： 1、通过/post1中etable命令取出某一频率下某单元的最大主应力，然后换一个频率再取出当前频率下管道的最大主应力。但是当输入/post1 ETABLE,3,s,1后ANSYS报错如图1所示。但是用PRESOL,S,PRIN 命令是可以得到所有单元的主应力列表的。但是没办法自动得到最大主应力。所以没法继续往下做！求解为什么？？ 2、通过/post26,想建立各个单元的主应力的变量variable，然后取出最大值进行比较得到管道谐响应的最大主应力。但是当输入/post26 esol,2,2,,s,1后，查看variable viewer 是出现如图2所示的warming，定义的变量min和max都是invalid。求大神给原因？？  1.png  2.png  3.png |
