[求助] 求助一个金属结构设计问题 已有2人参与

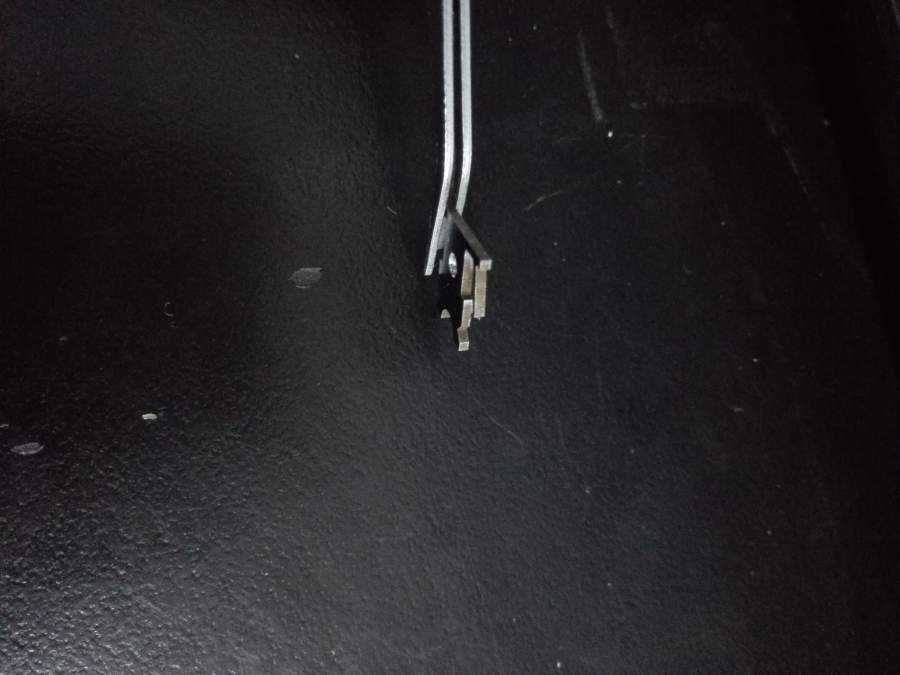

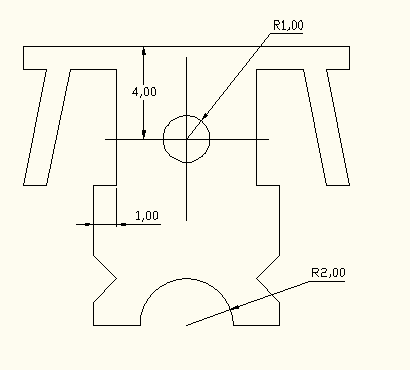

加工了一种金属零件 想要上方2个侧翼翅有一定弹性,但是加工出来的样品都特别硬,没有弹性,材料选的是65锰钢,求问下有没有大神知道是材料选择的不对还是结构设计的有问题。

求助一个金属结构设计问题


求助一个金属结构设计问题-1


求助一个金属结构设计问题-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

craftsman138

金虫 (初入文坛)

看看65Mn的热处理条件,不是原料状态就有好的弹性的。另外,在希望变形的位置加工出减薄变形槽

发自小木虫Android客户端
2楼2016-04-25 17:48:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhkwrw

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by craftsman138 at 2016-04-25 17:48:30
看看65Mn的热处理条件,不是原料状态就有好的弹性的。另外,在希望变形的位置加工出减薄变形槽

谢谢!65mn是淬火过的,单纯的薄片弹性还是挺好的,但是做出来特别硬。能问下减薄变形槽是什么样的,因为不是学这个的
3楼2016-04-25 18:10:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

未来之门集智

新虫 (著名写手)

顶部厚长比10:1以上就可以了

发自小木虫IOS客户端
10楼2016-04-26 16:30:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hjkdfgg

新虫 (小有名气)

4楼2016-04-26 09:57:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhkwrw

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by hjkdfgg at 2016-04-26 09:57:39
材料厚度是多少呢

整个厚度是1mm 那个侧翼的宽度也是1mm,是侧翼太宽了吗
5楼2016-04-26 10:11:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hjkdfgg

新虫 (小有名气)

材料要是0.2mm的话不用多大力就看出来弹性很好了,只是整体加工完会变形

发自小木虫Android客户端
6楼2016-04-26 10:26:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hjkdfgg

新虫 (小有名气)

另外其实1mm的应该也是有弹性的,只是要求力比较大吧

发自小木虫Android客户端
7楼2016-04-26 10:27:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhkwrw

新虫 (初入文坛)

引用回帖:
6楼: Originally posted by hjkdfgg at 2016-04-26 10:26:04
材料要是0.2mm的话不用多大力就看出来弹性很好了,只是整体加工完会变形

谢谢解答- -另外问下如果改厚度 是改整个结构的厚度还是改侧翼的宽度
8楼2016-04-26 11:30:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuyouzhon

木虫 (正式写手)

变形槽就是在侧翼的根部位置挖个圆弧类似的缺口让局部宽度变小。

发自小木虫Android客户端
9楼2016-04-26 13:00:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
