[求助] 请大神帮帮看看，这是什么鬼 已有1人参与

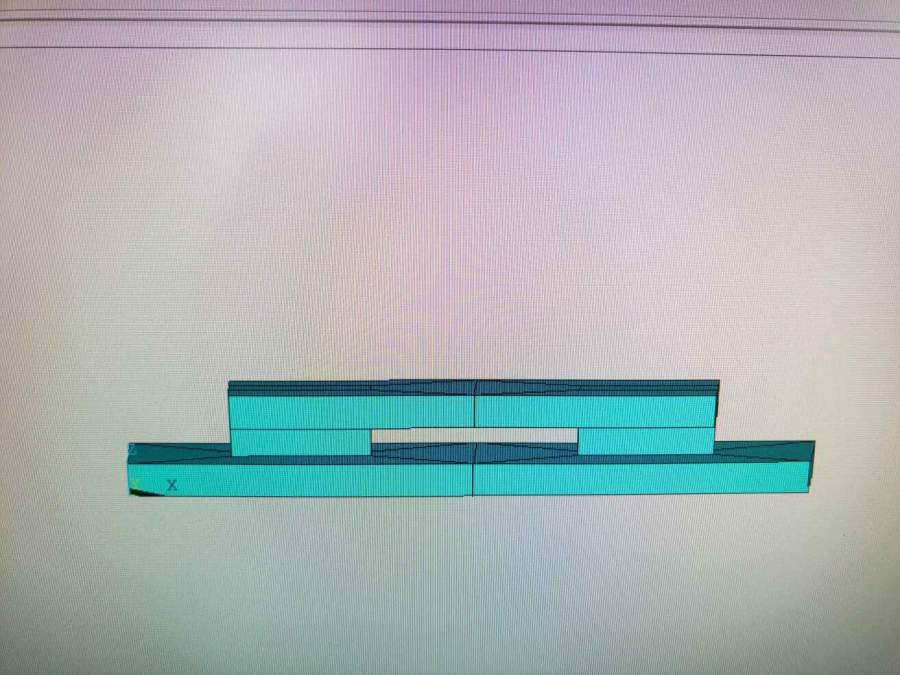

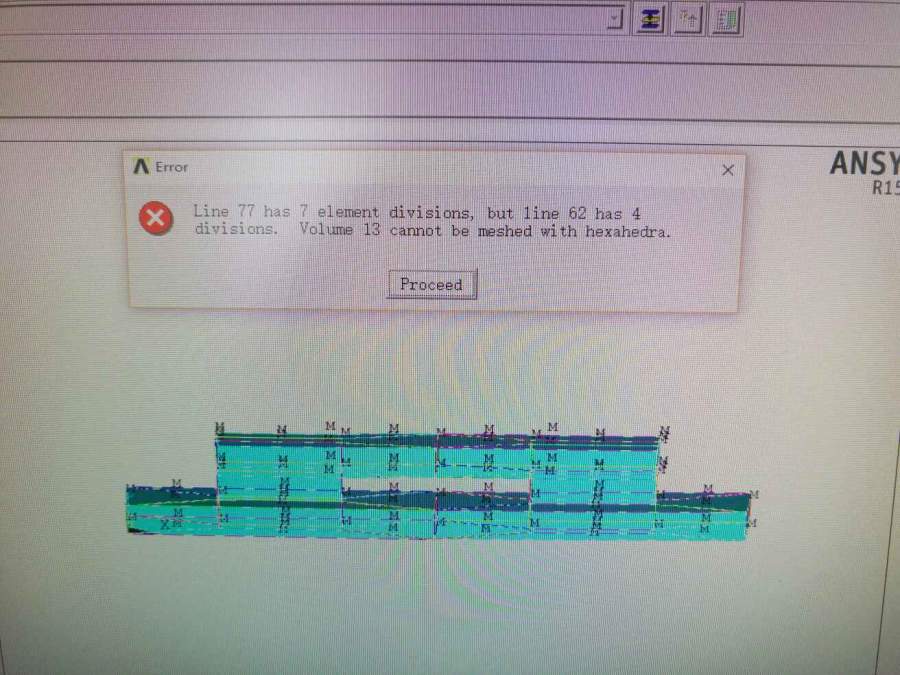

建模没出问题，但是画网格出了问题，这是什么意思，该怎么解决

请大神帮帮看看，这是什么鬼


请大神帮帮看看，这是什么鬼-1


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2016-04-25 15:26:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

霜小妹二

木虫 (正式写手)

哈哈

【答案】应助回帖

感谢参与，应助指数 +1
你画网格的尺寸相对于结构的尺寸来说太大了，导致在局部区域两条线上的节点数差距“较大”而无法生成网格。
有限元画网格的步骤一般为：线上生成节点——>面上生成网格（由线上节点确定）——>生成体网格（由面网格确定）；当你设置的尺寸相对于几何体太大，就会造成节点数不对等，从而面网格产生畸形，而无法生成体网格。
建议：设置合理的单元尺寸；最好为局部尺寸（最小那个）的1/3以上！
赞一下 回复此楼
没事儿就进行交流~
2楼2016-04-25 17:12:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiushixiayv

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 霜小妹二 at 2016-04-25 17:12:59
你画网格的尺寸相对于结构的尺寸来说太大了，导致在局部区域两条线上的节点数差距“较大”而无法生成网格。
有限元画网格的步骤一般为：线上生成节点——>面上生成网格（由线上节点确定）——>生成体网格（由 ...

程序中把lesize改了成esize,已解决

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-04-25 18:54:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

霜小妹二

木虫 (正式写手)
引用回帖:
3楼: Originally posted by qiushixiayv at 2016-04-25 18:54:03
程序中把lesize改了成esize,已解决
...

4楼2016-04-25 19:55:12
