[求助] fluent模拟喷射泵

如题，用fluent模拟喷射泵.

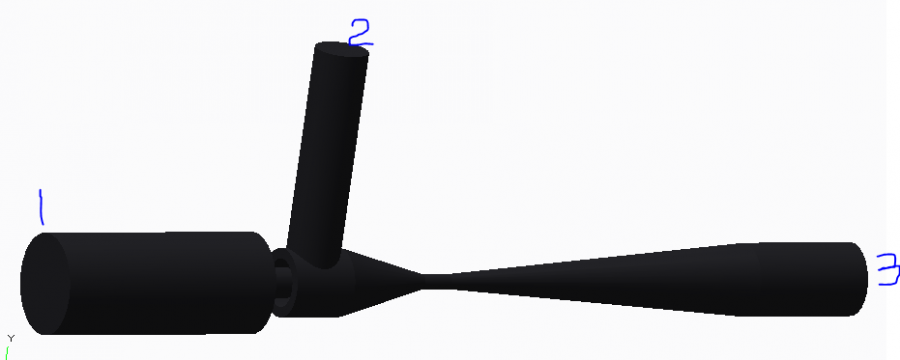

如图1，工作流体和被抽流体都是水http://muchongimg.xmcimg.com/data/b ... _1461421054_106.png。位置1是工作流体入口（inlet1），位置2是被抽流体入口（inlet2）,3是出口（outlet）。现在用fluent模拟，inlet1入口压力0.25mp，inlet2和outlet压力都是0。

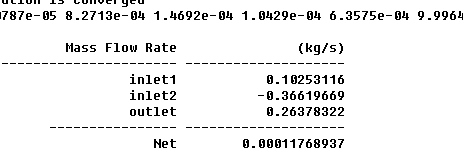

1：其他条件保持默认时模拟的结果是水会从inlet1和outlet流向inlet2如图2http://muchongimg.xmcimg.com/data/bcs/2016/0423/w276h4169925_1461421542_846.png

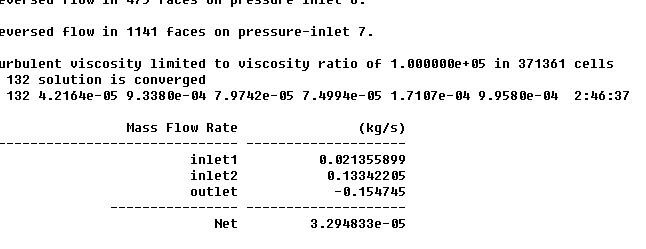

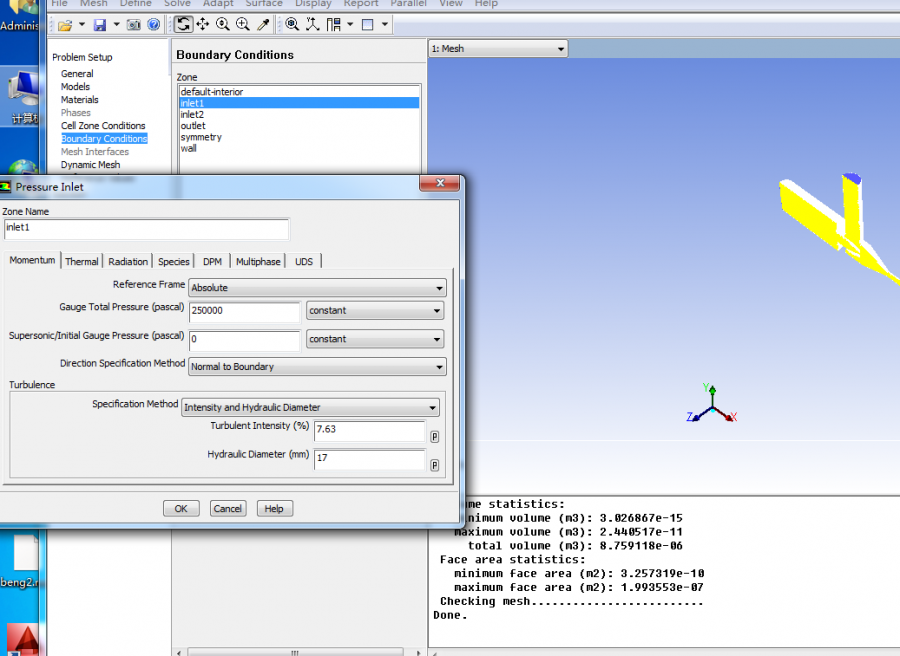

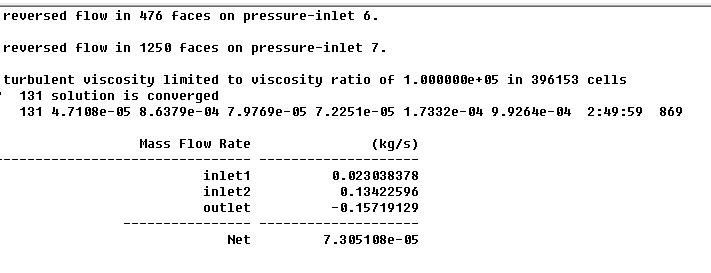

2：如果设置了inlet1的水力直径和湍动强度，结果会变成水从inlet1和inlet2流向outlet，如图3（但比例关系好像不太对）fluent模拟喷射泵。

现在的问题是：1.该设置应该只会影响精度啊，怎么会影响结果变化？
                         2.在设置inlet1的时候我把inlet2保持默认对吗？是不是inlet2和outlet都要设置？
fluent模拟喷射泵-1
求解答金币全给您了

fluent模拟喷射泵-2


fluent模拟喷射泵-3


fluent模拟喷射泵-4@wuming524
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-04-23 22:32:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

popmuchong

新虫 (初入文坛)
出口必须比次流大，还有初始条件非常关键

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

吴亚军ECUST 吴亚军ECUST
2楼2016-04-24 06:46:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴亚军ECUST

银虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by popmuchong at 2016-04-24 06:46:58
出口必须比次流大，还有初始条件非常关键

谢谢解答！我把出口改成比次流大后，流向是对的，但工作流体与被抽流体比例达到1:7左右（这肯定不对了）。我的网格划分的质量不是很高，这应该不会影响结果吧？另外，你说的初始条件非常关键的意思是我初始化compute from（假如是inlet1）过后，下面的条件要更改过后再Initialize吗？
赞一下 回复此楼
3楼2016-04-25 09:49:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴亚军ECUST

银虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by popmuchong at 2016-04-24 06:46:58
出口必须比次流大，还有初始条件非常关键

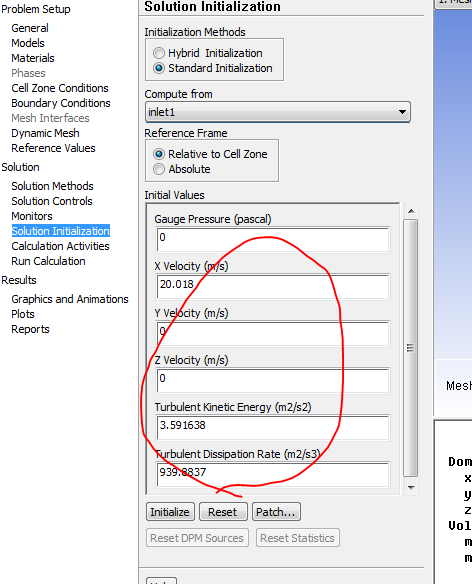

http://muchongimg.xmcimg.com/data/b ... _1461549189_723.png
这是自动生成的数据，你的意思是这里面的数据要修改？
fluent模拟喷射泵-5
赞一下 回复此楼
4楼2016-04-25 09:54:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

popmuchong

新虫 (初入文坛)
其实用两维的就可以了，那样网格质量好一点，算过几个例子，初始条件影响很大的，有个可以把上次计算结果作为这次计算初值的设置

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-04-25 15:09:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴亚军ECUST

银虫 (初入文坛)
引用回帖:
5楼: Originally posted by popmuchong at 2016-04-25 15:09:07
其实用两维的就可以了，那样网格质量好一点，算过几个例子，初始条件影响很大的，有个可以把上次计算结果作为这次计算初值的设置

两维的不行吧？这个图形的z向尺寸不一样，是圆形的，如果是以xoy平面的图形向z向拉伸形成的三维图形，求解起来估计可以用二维！

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-04-26 09:23:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

聆听风声love

金虫 (小有名气)
楼主是搞喷射泵相关的课题吗

发自小木虫Android客户端
赞一下 回复此楼
努力！奋斗！
7楼2016-04-26 10:18:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴亚军ECUST

银虫 (初入文坛)
引用回帖:
7楼: Originally posted by 聆听风声love at 2016-04-26 10:18:22
楼主是搞喷射泵相关的课题吗

这是我自己模拟，不是我的课题。但我的课题也和FLUENT相关！

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-04-26 11:35:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

聆听风声love

金虫 (小有名气)
哦哦，我课题之一是模拟喷射器的。

发自小木虫Android客户端
赞一下 回复此楼
努力！奋斗！
9楼2016-04-26 12:15:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴亚军ECUST

银虫 (初入文坛)
引用回帖:
9楼: Originally posted by 聆听风声love at 2016-04-26 12:15:14
哦哦，我课题之一是模拟喷射器的。

你说我得到那个错误的结果会不会和这个喷射泵的结构有关？会不会是结构不对呢？

发自小木虫Android客户端
赞一下 回复此楼
10楼2016-04-26 18:59:10
