[求助] 电化学工作站进行恒电流充放电循环测试，测试结果如何分析？？？ 已有3人参与

妹纸用辰华的电化学工作站对我的电极材料进行恒电流充放电的循环测试，测试了3001段，也就是1500个cycle ，可是问题来了，如何将数据中每段充放电的数据进行处理呢？？一个一个的处理已经找疯了！！！！！不知道大家都是怎么处理的呢？？？

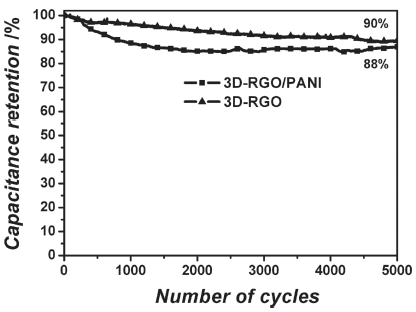

图中那种图怎么得到的呢？？
妹纸这厢先谢谢您啦

电化学工作站进行恒电流充放电循环测试，测试结果如何分析？？？
回复此楼

» 本帖已获得的红花（最新10朵）

流川娜2015

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-04-23 14:41:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

匿名

用户注销 (初入文坛)
本帖仅楼主可见
赞一下
3楼2016-04-23 17:16:22
已阅   申请ECEPI   回复此楼   编辑   查看我的主页

匿名

用户注销 (初入文坛)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
流川娜2015(langzhizhou代发): 金币+10 2016-04-23 23:54:55
本帖仅楼主可见
赞一下
4楼2016-04-23 17:18:52
已阅   申请ECEPI   回复此楼   编辑   查看我的主页

sxlch

银虫 (正式写手)
处理这种数据，可以试试MATLAB

发自小木虫Android客户端
赞一下(1人) 回复此楼
为中国之崛起而读书
7楼2016-04-24 00:03:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘家他哥

新虫 (小有名气)
以前origin7.5是可以的，不过最近莫名其妙的不行了，我现在也是慢慢的数，很头痛，

发自小木虫Android客户端
赞一下(1人) 回复此楼
心不诚，门不开
12楼2016-04-25 14:35:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feng00

木虫 (正式写手)

日常潜水，日渐活跃

【答案】应助回帖

在chi660e的软件里有repetitive run测试。首先在恒流充放电的测试技术参数设置窗口设置为循环20segements（10圈），然后在control-repetitive runs 下拉菜单里打开，设置循环圈数（比如循环10000次，就设置为1000，因为在恒流充放电那里是循环一次是10圈）。随后命名文件，选择文件夹。工作站会每隔10圈自动存储一个数据文件。
赞一下(1人) 回复此楼
BerealWe
23楼2018-04-11 14:43:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

流川娜2015

金虫 (小有名气)
送红花一朵
大家快来快来围观啦，，，，都木人啊
赞一下 回复此楼
2楼2016-04-23 14:53:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
流川娜2015: 金币+10, 可是怎么换算成充电距呢？ 2016-04-24 09:02:18
工作站的数据都是连在一起的，要把它们一个分开处理；费点时间
如果换成充电柜或很简单，每个循环都是单独的，数据都很有特色
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
5楼2016-04-23 23:56:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxlch

银虫 (正式写手)
你想算什么?_?

发自小木虫Android客户端
回复此楼
为中国之崛起而读书
6楼2016-04-24 00:02:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流川娜2015

金虫 (小有名气)
引用回帖:
6楼: Originally posted by sxlch at 2016-04-24 00:02:20
你想算什么?_?

我想计算出每隔100个充放电的比电容？可是数据太多了，不知道怎么处理～metlab 怎么处理的？先谢谢你啊～

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-04-24 09:04:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流川娜2015

金虫 (小有名气)
引用回帖:
4楼: Originally posted by 416464721 at 2016-04-23 17:18:52
不过用辰华的进行冲放电放电时间得自己算，如果用Arbin多通道电化学测试系统的话，会直接得到每一次循环的放电时间，就很容易做这样的图了

实验室只有辰华的，数据有较为合适的处理方法吗？能把数据导入其他测试系统吗？

发自小木虫Android客户端
赞一下 回复此楼
9楼2016-04-24 09:06:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hdlg85

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
流川娜2015(langzhizhou代发): 金币+5 2016-04-24 16:55:51
流川娜2015: 金币+5, ★有帮助 2016-04-25 16:35:02
同感。用辰华的测，数据连在一起处理的确顶麻烦的。我们后来是换了上海正方的ZF100工作站，做充放电或CV时，都可按循环次数分存文件，或设置成每隔若干次充放保存数据，做这个图就很方便了。你可以问一下，软件是否可通用，不太懂了

发自小木虫Android客户端
赞一下 回复此楼
10楼2016-04-24 15:27:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
